Detektor gazów DEX-1KL5/N-Nstd propan-butan, kalibracja 10/30 %DGW (lub na zamówienie), sensor katalityczny, wykonanie F4-C (lub zmiana na F6-C), obudowa aluminiowa (lub zmiana na mosiężną) DEX-1KL5/N-NSTD

Detektor progowy propan-butan do systemów sygnalizacji gazowej

Urządzenie z rodziny DEX/F służy do wykrywania obecności niebezpiecznych stężeń gazów lub par cieczy wybuchowych w powietrzu pomieszczeń zamkniętych. Wersja DEX-1KL5/N z modułem sensorycznym MS-1KL5/N-X wykorzystuje katalityczny sensor do monitorowania propanu-butanu LPG. Sygnalizacja opiera się na dwóch progowych wyjściach dwustanowych, które reagują na przekroczenie wartości A1 i A2 zaprogramowanych w wymiennym module sensorycznym. Standardowa kalibracja to 10 % DGW i 30 % DGW, z możliwością wykonania kalibracji na zamówienie.

Budowa i wykonanie

Obudowa wykonana jest z aluminium, z opcją wykonania w wersji mosiężnej. Standardowe wykonanie to F4-C, z możliwością zmiany na F6-C. Wymiary obudowy to 105 mm x 103 mm x 54 mm, co pozwala na montaż w rozdzielnicach i szafach systemowych bez konieczności dużych wnęk instalacyjnych. Zasilanie odbywa się z systemu, a urządzenie posiada dwa wyjścia dwustanowe progowe. Konstrukcja umożliwia pracę w strefie EX, co czyni ją kompatybilną z instalacjami wymagającymi ochrony przeciwwybuchowej.

Zasada działania i sygnalizacja alarmowa

Detekcja opiera się na sensorze katalitycznym, który reaguje na obecność palnych gazów węglowodorowych. Przekroczenie pierwszego progu A1 i drugiego progu A2 generuje niezależne sygnały wyjściowe, które mogą być podłączone do centrali sygnalizacji gazowej, syreny lub systemu odcięcia instalacji. Progi alarmowe są ustawione na etapie produkcji w module sensorycznym i nie wymagają regulacji w terenie. Dzięki temu instalator otrzymuje gotowe do pracy urządzenie z powtarzalną charakterystyką pomiarową, a użytkownik końcowy ma pewność, że sygnalizacja nastąpi przy zadanych stężeniach 10 % DGW i 30 % DGW.

Zastosowanie i warunki instalacji

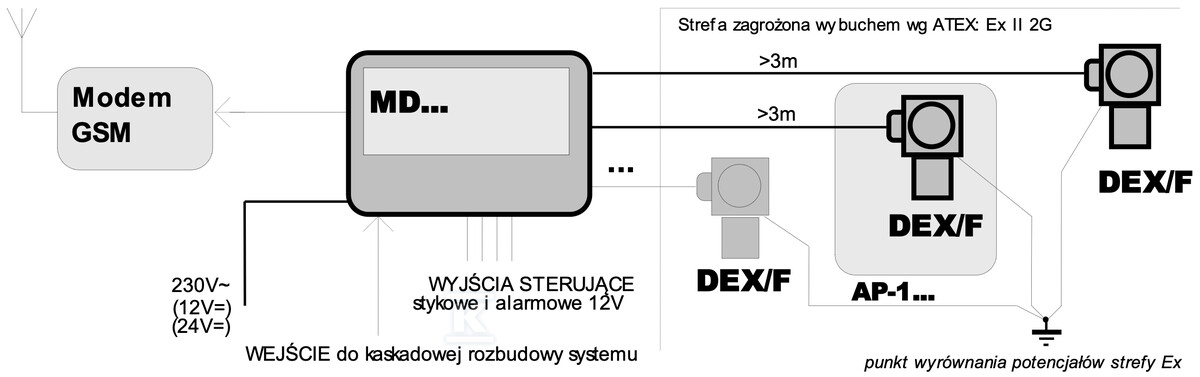

Detektor przeznaczony jest do montażu w pomieszczeniach zamkniętych, gdzie występuje ryzyko gromadzenia się propanu-butanu. Praca w strefie EX i zasilanie z systemu sprawiają, że urządzenie integruje się z powszechnie stosowanymi systemami sygnalizacji gazowej typu DEX. Wymagania dotyczące instalacji i eksploatacji wynikają z przepisów zawartych w Dz.U. 2016 poz. 817, co ułatwia projektowanie zgodne z obowiązującymi normami.
