Detektor gazów DG-P9E5/MR tlen, 25 % v/v, sensor el-ch 5-letni RoHS

Ciągły monitoring stężenia tlenu

Detektor DG-P9E5/MR to cyfrowe urządzenie przeznaczone do ciągłej kontroli obecności tlenu w otaczającym powietrzu. Mierzy stężenie O2 w zakresie 0-25% v/v - typowy zakres stosowany przy monitorowaniu bezpieczeństwa w pomieszczeniach zamkniętych, gdzie nadmiar lub niedobór tlenu stanowi zagrożenie dla ludzi lub procesów technologicznych.

Tlen w stężeniach przekraczających normy może być niebezpieczny (ryzyko pożaru, wybuchu), podczas gdy jego niedobór - szczególnie poniżej 19,5% - prowadzi do hipoksji i utraty przytomności. Detektor pozwala na bieżąco śledzić poziom O2 i reagować na nieprawidłowości jeszcze przed osiągnięciem wartości krytycznych.

Urządzenie pracuje w trybie ciągłym, co oznacza stały pomiar bez konieczności ręcznego uruchamiania. Z chwilą przekroczenia ustawionych progów alarmowych detektor uruchamia sygnalizację optyczną LED oraz zmienia stan wbudowanych przekaźników - te z kolei mogą sterować wentylacją, systemami ewakuacyjnymi lub powiadomieniami.

DG-P9E5/MR sprawdza się wszędzie tam, gdzie konieczne jest monitorowanie atmosfery:

• zakłady przemysłowe - hale produkcyjne, lakiernie, magazyny chemikaliów,
• centra logistyczne - chłodnie, przechowalnie żywności w modyfikowanej atmosferze,
• obiekty użyteczności publicznej - parkingi podziemne (tam gdzie istotna jest wentylacja),
• rozległe pomieszczenia zagrożone emisją gazów toksycznych lub wybuchowych.

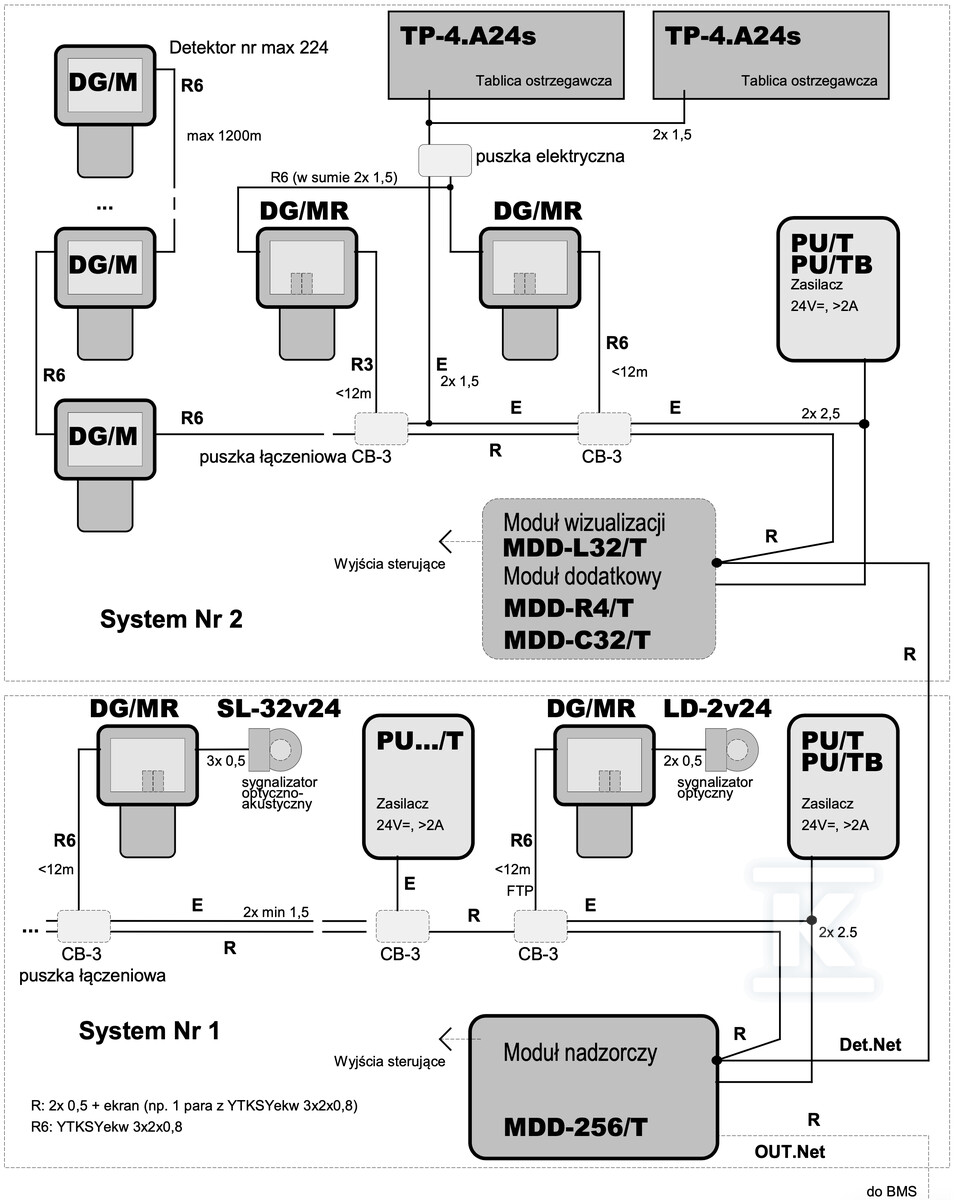

Detektory przeznaczone są do współpracy w ramach Cyfrowego Systemu Detekcji Gazów GAZEX - można je łączyć w sieć i zarządzać nimi centralnie.

Konstrukcja i modułowy sensor elektrochemiczny

Sercem detektora jest sensor elektrochemiczny zamknięty w wymiennym module inteligentnym MS-P9E5/N. To rozwiązanie ma kilka istotnych zalet:

• Wymienność - moduł sensoryczny można zdjąć i wymienić bez ingerencji w całe urządzenie; jest kompatybilny z innymi detektorami serii DG/F i DG/P.
• Żywotność sensora - sensor elektrochemiczny ma przewidywany czas działania wynoszący około 5 lat, co oznacza rzadsze przestoje konserwacyjne.
• Autokalibracja - wymienny moduł upraszcza procedurę kalibracji i obniża koszty eksploatacji.

Sensor elektrochemiczny działa na zasadzie reakcji chemicznej zachodzącej na elektrodach - każda zmiana stężenia tlenu przekłada się na proporcjonalną zmianę prądu elektrycznego generowanego przez ogniwo. Technologia ta zapewnia selektywność pomiaru wobec docelowego gazu oraz stabilność odczytów przez dłuższy czas.

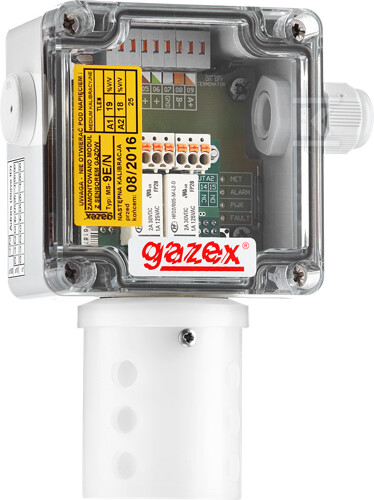

Obudowa detektora ma konstrukcję zwykłą i nie jest przeznaczona do stosowania w strefach zagrożonych wybuchem (ATEX). Przewody doprowadzane są przez dwa przepusty kablowe, co umożliwia przelotowe łączenie kolejnych detektorów bez dodatkowych puszek rozdzielczych.

Komunikacja RS-485 i sterowanie przez przekaźniki

DG-P9E5/MR oferuje dwie drogi przekazywania informacji o stanie urządzenia.

Port RS-485 umożliwia integrację detektora z systemami automatyki budynkowej lub przemysłowej SCADA/HMI przy użyciu protokołu MODBUS RTU - uznanego standardu komunikacji przemysłowej, który łatwo obsłużyć zarówno ze sterowników PLC, jak i dedykowanych modułów nadzorczych. W trybie pomiarowym detektor przesyła rzeczywistą wartość stężenia O2; w trybie progowym - informację o przekroczeniu ustawionych limitów.

Na demontowalnej płytce znajdują się dwa przekaźniki ze stykiem przełącznym NO/NC: Przekaźnik A1 dla pierwszego progu alarmowego oraz Przekaźnik A2 dla drugiego progu alarmowego. W trybie pomiarowym progi można regulować software'owo; fabrycznie urządzenie konfigurowane jest pod kątem standardowych progów alarmowych dla tlenu (np. ostrzegawczy przy ~20% v/v, alarmowy przy ~19% v/v). Przekaźniki pozwalają na bezpośrednie sterowanie wentylatorami, klapami przeciwpożarowymi czy sygnalizatorami zewnętrznymi bez konieczności angażowania centralnego systemu BMS.

Konfiguracja i kalibracja

Parametry detektora konfiguruje się przez dedykowane oprogramowanie GAZEX o nazwie DETnet View, dostępne do pobrania ze strony producenta. Program umożliwia m.in.: ustawienie progów A1/A2, kalibrację punktową, odczyt historii stanów alarmowych oraz adresowanie urządzeń w sieci RS-485 - odbywa się ono półautomatycznie, bez konieczności otwierania obudowy.

Każdy egzemplarz przed wysyłką przechodzi wzorcowanie we własnym Laboratorium Wzorcującym GAZEX działającym zgodnie z normą PN-EN ISO/IEC 17025. Laboratorium posiada akredytację Polskiego Centrum Akredytacji pod numerem AP150 - potwierdza to wiarygodność pomiarów i możliwość wydawania świadectw wzorcowania uznawanych prawnie.

Wyposażenie dodatkowe

Producent oferuje akcesoria rozszerzające możliwości montażu:

Akcesorium	Zastosowanie
Osłona AR-1d	Osłona z rur stalowych chroniąca sensor przed uszkodzeniami mechanicznymi lub strumieniem powietrza
Wersja DG/w	Obudowa przystosowana do montażu w kanale wentylacyjnym
