Interfejs CB-ST

Interfejs do sygnalizatorów kolumnowych – proste łączenie i konfiguracja

Interfejs CB-ST to praktyczne rozwiązanie do podłączania sygnalizatorów kolumnowych ST (modele ST-3s i ST-3s/EX) do wyjść stykowych modułów sterujących MDD, MD i MDP. Umożliwia on łatwą integrację sygnalizacji optyczno-akustycznej z systemem sterowania, a także elastyczną konfigurację parametrów pracy sygnalizatora. Dzięki temu instalatorzy i użytkownicy końcowi zyskują pełną kontrolę nad sposobem sygnalizowania różnych stanów alarmowych i awarii.

Funkcjonalność i możliwości

Interfejs CB-ST pozwala na precyzyjne dostosowanie działania sygnalizatora do specyficznych potrzeb aplikacji. Możliwości konfiguracyjne obejmują:

• Sterowanie lampkami LED: ustawienie świecenia 3 lampek w trybie ciągłym lub pulsującym.
• Sygnalizacja dźwiękowa: załączenie wbudowanej syreny i przypisanie jej działania do stanów ALARM1, ALARM2, ALARM3 lub AWARIA.
• Tryby pracy syreny: ustawienie sygnału ciągłego lub przerywanego.
• Sygnalizacja awarii: możliwość ustawienia stanu AWARIA jako pulsującej lampki zielonej z opcją włączenia dźwięku syreny.

Interfejs jest umieszczony w szczelnej puszce zaciskowej, co zapewnia bezpieczny montaż poza strefami zagrożonymi wybuchem gazów lub pyłu.

Budowa i montaż

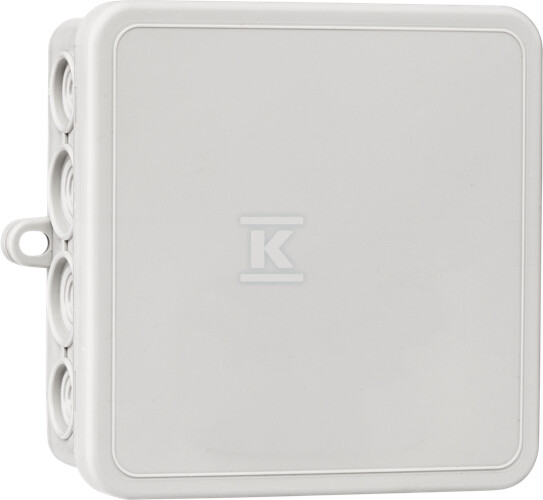

CB-ST charakteryzuje się kompaktową konstrukcją o wymiarach 100 x 112 x 40 mm. Posiada:

• Zasilanie 24V= z lampką kontrolną wskazującą obecność napięcia.
• Topikowy bezpiecznik 1A chroniący obwód zasilania (wymagany przy sterowaniu sygnalizatorem ST-3s/Ex).
• Cztery zwory do ustawiania funkcji pulsowania lampek, włączania i pulsowania syreny oraz sposobu sygnalizacji stanu AWARIA.
• Zdejmowane złącza ułatwiające podłączenie kabla z sygnalizatora kolumnowego (7 żył), kabla zasilającego (2 żyły) oraz kabla łączącego z wyjściami stykowymi modułu sterującego (4 żyły).

Interfejs umożliwia podłączenie jednego sygnalizatora ST-3s lub ST-3s/Ex w dowolnej konfiguracji, a także równoległe podłączenie maksymalnie trzech sygnalizatorów ST-3s ze świeceniem/syreną tylko w trybie ciągłym. Obudowa jest bezdławicowa i szczelna (IP44) z przepustami przeponowymi.
