Tablica ostrzegawcza TP-4.d/H0 TP-4.D/H0

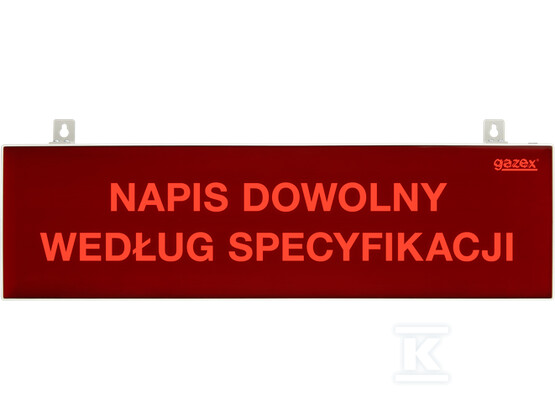

Podświetlana tablica ostrzegawcza LED z cichą syrenką
Podświetlana tablica ostrzegawcza LED przeznaczona jest do wizualnej prezentacji stanu alarmowego na wyjściach sterujących detektorów i modułów sterujących. W stanie spoczynku napis pozostaje nieczytelny, a po załączeniu zasilania ujawnia się pulsujące czerwone podświetlenie z wbudowaną cichą syrenką. Zasilanie 230 V~ pozwala na bezpośrednie podłączenie do sieci, a sygnalizacja akustyczna o poziomie 65 dB/1 m wspiera komunikat optyczny bez konieczności dodatkowego sygnalizatora.
Zastosowanie z systemami detekcji gazu GAZEX
Tablica współpracuje z wyjściami sterującymi detektorów WG.EG, WG.EG.x, WG.NG oraz z modułami sterującymi. Służy do jednoznacznego informowania personelu o aktywacji alarmu w pomieszczeniach, w których wymagana jest czytelna informacja wizualna i dźwiękowa. Dzięki dwustronnej wersji sygnał jest widoczny z dwóch stron, co sprawdza się przy montażu podwieszonym.
Konstrukcja jest zwykła, przeznaczona do stosowania wewnątrz budynków. Nie może być stosowana w przestrzeniach określonych jako strefy zagrożenia wybuchem gazów, par lub pyłów.
Budowa, montaż i personalizacja napisu
Model /H0 umożliwia dowolny napis w układzie 2 rzędów, maksymalnie 20 znaków na rząd. Standardowa wysokość liter to 35 mm, co zapewnia dobrą czytelność z odległości. Źródło światła stanowią wysokowydajne diody LED, a podświetlenie pulsujące w barwie czerwonej zwraca uwagę obserwatora.
Tablica ma wymiary 555 x 155 x 23 mm. Montaż naścienny dotyczy wersji jednostronnej, natomiast wersja dwustronna może być montowana podwieszanie. Konstrukcja dwuczęściowa w linii TP-4 zakłada tablicę TP-4.A z zasilaczem sieciowym 12 V= umieszczonym w puszce przyłączeniowej z elastycznymi, płaskimi przepustami. W wariancie TP-4.A przewód połączeniowy ma długość ok. 1,35 m, a zasilanie tablicy jest uniwersalne 12/24 V=. W omawianej wersji zasilanie to 230 V~ z wbudowaną cichą syrenką.
Możliwe jest podłączenie lub wyłączenie sygnalizacji akustycznej, a sam napis pozostaje niewidoczny bez podświetlenia, co ogranicza niepotrzebne oddziaływanie wizualne w stanie bez alarmu.
Warunki pracy i ograniczenia instalacyjne
Niski pobór mocy LED oraz trwałe źródło światła przekładają się na długą eksploatację przy zachowaniu czytelności komunikatu.
Sygnalizacja akustyczna wbudowana w wersję z syrenką pracuje na poziomie 65 dB/1 m. Napis informacyjny pozwala dopasować treść do konkretnego procesu lub instrukcji ewakuacyjnej.
