Tablica ostrzegawcza TP-4.d/H4 TP-4.D/H4

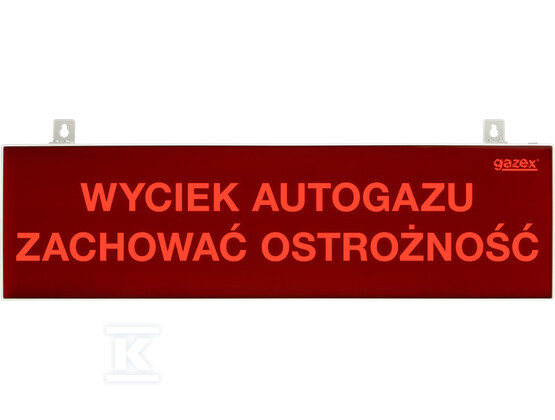

Dwustronna tablica ostrzegawcza LED z sygnalizacją wycieku autogazu
Tablica przeznaczona do wizualnej i akustycznej prezentacji stanu alarmowego w instalacjach z detekcją gazu. W stanie spoczynku napis pozostaje niewidoczny, a po aktywacji wyjścia sterującego detektora lub modułu sterującego pojawia się wyraźny komunikat WYCIEK AUTOGAZU ZACHOWAĆ OSTROŻNOŚĆ z pulsującym czerwonym podświetleniem LED. Wbudowana cicha syrenka dopełnia sygnalizację dźwiękową, a zasilanie 230 V AC umożliwia bezpośrednie podłączenie w pomieszczeniach użytkowych. Rozwiązanie jest przeznaczone do montażu wewnątrz budynków i nie może być stosowane w przestrzeniach określonych jako strefy zagrożenia wybuchem gazów, par lub pyłów.
Sygnalizacja optyczna i akustyczna
Podświetlenie pulsujące barwy czerwonej zwraca uwagę obserwatora i jest realizowane przez wysokowydajne diody LED, co przekłada się na wysoką trwałość źródła światła przy bardzo małym poborze mocy. Wysokość liter 35 mm zapewnia czytelność z dystansu, a efekt pojawiania się napisu dopiero po załączeniu zasilania ogranicza niepotrzebne oddziaływanie wizualne w stanie bezczynności. Sygnalizacja akustyczna generuje poziom ok. 65 dB na 1 m, co w praktyce oznacza dyskretną, ale słyszalną informację w pomieszczeniu. Syrenka jest wbudowana i może być podłączana lub wyłączana w zależności od potrzeb, a konstrukcja pozwala na współpracę z cichym lub głośnym sygnalizatorem dźwiękowym działającym w stanie aktywnym.
Zastosowanie i montaż
Tablica typu TP-4 jest dostępna jako wersja jednostronna do montażu naściennego oraz dwustronna do montażu podwieszanego, co sprawdza się przy przejściach i korytarzach, gdzie komunikat ma być widoczny z dwóch stron. Wymiary 555 mm x 155 mm x 23 mm pozwalają na dyskretne umieszczenie bez dominowania nad aranżacją wnętrza. Wersja sieciowa ma dwuczęściową budowę: tablica TP-4.A oraz zasilacz sieciowy 12 V w puszce przyłączeniowej z elastycznymi, płaskimi przepustami. Dla wersji z zasilaniem uniwersalnym 12/24 V= przewód połączeniowy ma ok. 1,35 m, co ułatwia doprowadzenie sygnału sterującego z detektora lub modułu.
Kompatybilność i warunki pracy
Urządzenie współpracuje z wyjściami sterującymi detektorów WG.EG, WG.EG.x, WG.NG oraz modułów sterujących, prezentując stan alarmowy pojawiający się na tych wyjściach. Napis jest stały, a w modelu /H0 możliwa jest personalizacja treści według specyfikacji klienta, do 2 rzędów po maksymalnie 20 znaków na rząd. Standardowa treść dla tej wersji to komunikat o wycieku autogazu z wezwaniem do zachowania ostrożności. Tablica ma budowę zwykłą, jest przeznaczona wyłącznie do stosowania wewnątrz budynków i nie nadaje się do stref zagrożenia wybuchem.
