Tablica ostrzegawcza TP-4.dA/H0 TP-4.DA/H0

Tablica ostrzegawcza LED z indywidualnym napisem do systemów detekcji gazu

Tablica typu TP-4.dA/H0 służy do wizualnej prezentacji stanu alarmowego pojawiającego się na wyjściach sterujących detektorów WG.EG, WG.EG.x, WG.NG lub modułów sterujących. W stanie spoczynku napis pozostaje niewidoczny, a po aktywacji sygnału pojawia się podświetlony komunikat ostrzegawczy lub informacyjny. Rozwiązanie jest przeznaczone do montażu wewnątrz budynków, w instalacjach sygnalizacji alarmowej gazu i innych systemów wymagających wyraźnego, lokalnego oznaczenia zagrożenia.

Zasada działania i czytelność napisu

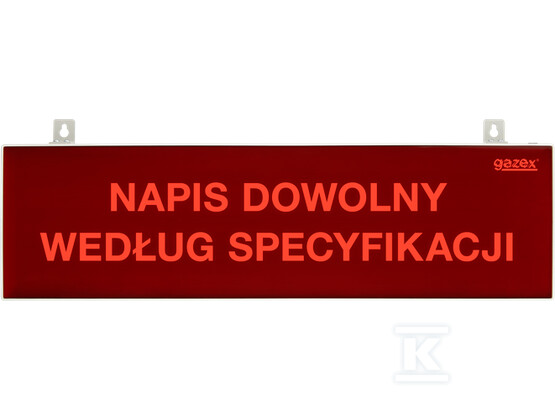

Napis jest widoczny dopiero po załączeniu zasilania. W wersji /H0 treść jest dowolna, ustalana według specyfikacji klienta, w układzie 2 rzędów po maksymalnie 20 znaków na rząd. Standardowa wysokość liter wynosi 35 mm, co zapewnia dobrą czytelność z odległości. Podświetlenie jest pulsujące, w barwie czerwonej, i ma na celu zwrócenie uwagi obserwatora. Źródłem światła są wysokowydajne diody LED, charakteryzujące się wysoką trwałością i niezawodnością przy bardzo małym poborze mocy. Wersja dwustronna pozwala na odczyt z dwóch stron, co jest przydatne przy montażu podwieszanym na korytarzach lub w halach.

Montaż, budowa i warunki pracy

Konstrukcja jest zwykła, przeznaczona wyłącznie do stosowania wewnątrz budynków. Nie może być stosowana w przestrzeniach określonych jako strefy zagrożenia wybuchem gazów, par lub pyłów. Tablica umożliwia montaż naścienny w wykonaniu jednostronnym oraz podwieszany w wykonaniu dwustronnym. Wymiary obudowy to 555 mm x 155 mm x 23 mm. Budowa dwuczęściowa w pełnym zestawie TP-4 obejmuje tablicę TP-4.A oraz zasilacz sieciowy TPZ-4 w puszce przyłączeniowej z elastycznymi, płaskimi przepustami. W opisywanym wariancie zasilanie tablicy jest uniwersalne 12/24 V=, a przewód połączeniowy ma długość ok. 1,35 m.

Zasilanie, sygnalizacja optyczno-akustyczna i parametry użytkowe

Zasilanie tablicy to 12/24 V=, co pozwala na bezpośrednie połączenie z typowymi wyjściami sterującymi detektorów i modułów. Sygnalizacja optyczna jest pulsująca, czerwona. Do dyspozycji jest sygnalizacja akustyczna o poziomie ok. 65 dB/1 m, realizowana przez wbudowaną cichą syrenkę. Sygnalizacja dźwiękowa działa w stanie aktywnym i może być podłączona lub wyłączona w zależności od potrzeb instalacji. Możliwe jest również podłączenie zewnętrznego sygnalizatora dźwiękowego cichego lub głośnego. Dzięki zastosowaniu LED pobór mocy pozostaje niski, a trwałość źródła światła wysoka.
