Tablica ostrzegawcza TP-4.dA/H2 TP-4.DA/H2

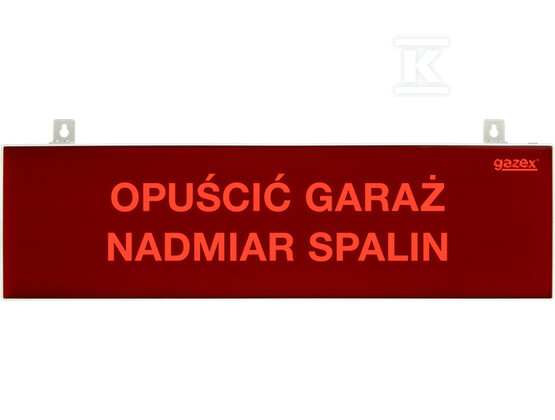

Dwustronna tablica ostrzegawcza LED do sygnalizacji nadmiaru spalin w garażu
Tablica przeznaczona do wizualnej prezentacji stanu alarmowego pojawiającego się na wyjściach sterujących detektorów gazu i modułów sterujących. W stanie spoczynku napis pozostaje niewidoczny, a po aktywacji zasilania ujawnia się czytelny komunikat OPUŚCIĆ GARAŻ NADMIAR SPALIN na obu stronach urządzenia. Pulsujące czerwone podświetlenie LED zwraca uwagę obserwatora, a wbudowana cicha syrenka wzmacnia sygnał akustycznie bez konieczności dodatkowego okablowania.
Budowa i zasada działania
Konstrukcja opiera się na wysokowydajnych diodach LED, które zapewniają trwałe i niezawodne źródło światła przy bardzo małym poborze mocy. Napis ma standardową wysokość liter 35 mm, co gwarantuje dobrą czytelność z odległości typowej dla pomieszczeń garażowych. Podświetlenie jest pulsujące, barwy czerwonej, i pojawia się dopiero w momencie załączenia zasilania - w stanie nieaktywnym tablica pozostaje neutralna wizualnie.
Urządzenie jest dwustronne, co pozwala na obserwację sygnału z dwóch stron bez konieczności montażu dwóch osobnych tablic. Wbudowana sygnalizacja akustyczna generuje poziom dźwięku ok. 65 dB/1 m i może być podłączona lub wyłączona w zależności od potrzeb instalacji. Przewód połączeniowy ma długość ok. 1,35 m, a zasilanie tablicy jest uniwersalne 12/24 V=.
Tablica ma budowę zwykłą, przeznaczoną do stosowania wewnątrz budynków. Nie może być stosowana w przestrzeniach określonych jako strefy zagrożenia wybuchem gazów, par lub pyłów.
Zastosowanie i kompatybilność
Tablica typu TP-4 jest dedykowana do współpracy z detektorami WG.EG, WG.EG.x, WG.NG oraz z modułami sterującymi, na których wyjściach pojawia się sygnał alarmowy. Połączenie z tymi urządzeniami pozwala na automatyczne wyświetlenie komunikatu ostrzegawczego w momencie wykrycia nadmiaru spalin lub innych gazów.
Wersja /H2 posiada stały, fabryczny napis informacyjny OPUŚCIĆ GARAŻ NADMIAR SPALIN w dwóch rzędach. W ofercie producenta dostępne są również modele z dowolnym tekstem, do 20 znaków na rząd, co umożliwia personalizację komunikatu do konkretnego obiektu.
Montaż wewnątrz budynków, w szczególności w garażach, pomieszczeniach gospodarczych i miejscach postojowych, gdzie istnieje ryzyko gromadzenia się spalin. Sygnalizacja optyczna wsparta cichą syrenką pozwala na szybką reakcję użytkowników bez nadmiernego hałasu w strefach mieszkalnych.
Montaż i warunki pracy
Tablica dwustronna przeznaczona jest do montażu podwieszanego, natomiast wersje jednostronne montuje się naściennie. Wymiary obudowy to 555 mm x 155 mm x 23 mm, co pozwala na dyskretne umieszczenie urządzenia nad wejściem lub w polu widzenia kierowców.
Zasilanie uniwersalne 12/24 V= umożliwia podłączenie do standardowych systemów alarmowych i detekcji gazu stosowanych w instalacjach niskonapięciowych. Możliwe jest podłączenie z cichym lub głośnym sygnalizatorem dźwiękowym działającym w stanie aktywnym, w zależności od konfiguracji.
Urządzenie jest przeznaczone do pracy w warunkach wewnętrznych, w pomieszczeniach suchych i ogrzewanych. Dzięki małemu poborowi mocy i konstrukcji opartej na LED, eksploatacja jest ekonomiczna, a okres bezawaryjnej pracy wydłużony.
