Tablica ostrzegawcza TP-4.dA/H4 TP-4.DA/H4

Tablica ostrzegawcza LED do sygnalizacji wycieku autogazu

Dwustronna tablica ostrzegawcza LED typu TP-4 przeznaczona jest do wizualnej prezentacji stanu alarmowego na wyjściach sterujących detektorów WG.EG, WG.EG.x, WG.NG lub modułów sterujących. W stanie spoczynku napis pozostaje nieczytelny i ujawnia się dopiero po załączeniu zasilania, co ogranicza niepotrzebne oddziaływanie wizualne w pomieszczeniu. Konstrukcja przeznaczona jest do stosowania wewnątrz budynków i nie nadaje się do stref zagrożenia wybuchem gazów, par lub pyłów.

Budowa i sposób działania

Tablica ma nowoczesną formę wizualną z czytelnym napisem o standardowej wysokości liter 35 mm. Napis jest stały, ale widoczny wyłącznie w momencie podświetlenia, w stanie aktywnym. Źródłem światła są wysokowydajne diody LED, które zapewniają wysoką trwałość i niezawodność przy bardzo małym poborze mocy. Konstrukcja dwuczęściowa w wersji TP-4 łączy tablicę TP-4.A z zasilaczem sieciowym 12 V w puszce przyłączeniowej z elastycznymi, płaskimi przepustami. W wariancie TP-4.A zasilanie tablicy jest uniwersalne 12/24 V =, a przewód połączeniowy ma ok. 1,35 m. Montaż możliwy jest naścienny dla wersji jednostronnej oraz podwieszany dla wersji dwustronnej.

Sygnalizacja optyczna i akustyczna

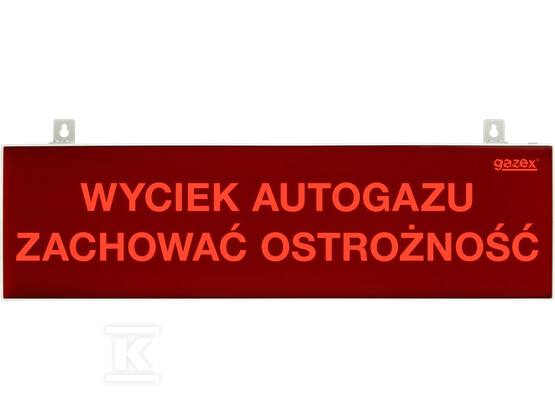

Sygnalizacja optyczna jest pulsująca, barwy czerwonej, co zwiększa zauważalność przez obserwatora. W omawianym modelu zastosowano treść informacyjną WYCIEK AUTOGAZU ZACHOWAĆ OSTROŻNOŚĆ widoczną z obu stron urządzenia. Tablica wyposażona jest w wbudowaną cichą syrenkę. Poziom sygnalizacji akustycznej wynosi 65 dB/1 m. Sygnalizacja dźwiękowa działa w stanie aktywnym i istnieje możliwość jej podłączenia lub wyłączenia w zależności od potrzeb instalacji.

Zasilanie, montaż i zastosowanie

Urządzenie pracuje z napięciem zasilania 12/24 V =. Dzięki temu może być bezpośrednio współpracować z powszechnie stosowanymi detektorami gazu i modułami sterującymi. Wymiary tablicy to 555 mm x 155 mm x 23 mm. Dwustronna budowa pozwala na równomierne ostrzeganie osób z obu stron korytarza lub pomieszczenia technicznego. Przeznaczenie do wnętrz i brak budowy przeciwwybuchowej determinują montaż w pomieszczeniach mieszkalnych, usługowych i garażowych, gdzie wymagana jest szybka, czytelna informacja o zagrożeniu wyciekiem autogazu.
