Tablica ostrzegawcza TP-4.dA/H5 TP-4.DA/H5

Dwustronna tablica ostrzegawcza LED z cichą syrenką do sygnalizacji nadmiaru spalin

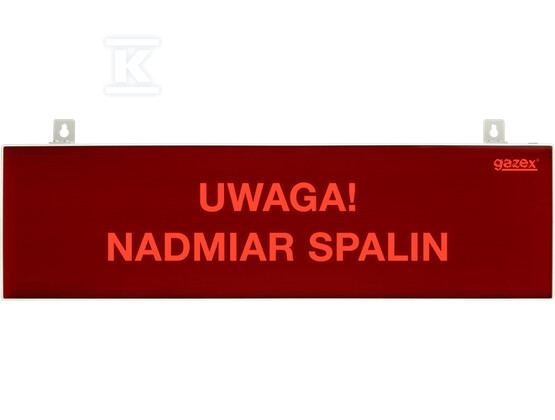

Tablica przeznaczona jest do wizualnej i akustycznej informacji o wystąpieniu alarmu w pomieszczeniach, w których monitorowany jest poziom spalin. W stanie spoczynku napis pozostaje niewidoczny, a po aktywacji sygnału sterującego pojawia się podświetlony komunikat UWAGA! NADMIAR SPALIN. Rozwiązanie łączy czytelny przekaz optyczny z dyskretną sygnalizacją dźwiękową, co pozwala szybko zorientować użytkownika bez nadmiernego hałasu.

Zasada działania i konstrukcja wizualna

Napis jest widoczny dopiero po załączeniu zasilania. W momencie alarmu włącza się pulsujące czerwone podświetlenie LED, które przyciąga wzrok obserwatora. Wysokość liter wynosi standardowo 35 mm, a źródłem światła są wysokowydajne diody LED o wysokiej trwałości i bardzo małym poborze mocy. Konstrukcja jest dwustronna, dzięki czemu komunikat jest czytelny z dwóch stron. Wbudowana cicha syrenka generuje sygnał akustyczny o poziomie 65 dB/1 m, a sygnalizacja dźwiękowa może być podłączona lub wyłączona w zależności od potrzeb. Zasilanie tablicy jest uniwersalne 12/24 V=, a przewód połączeniowy ma długość ok. 1,35 m.

Zastosowanie w systemach detekcji gazu i wentylacji

Tablica typu TP-4 współpracuje z wyjściami sterującymi detektorów WG.EG, WG.EG.x, WG.NG oraz modułów sterujących. Służy do prezentacji stanu alarmowego pojawiającego się na tych wyjściach. Przeznaczona jest do stosowania wewnątrz budynków. Posiada budowę zwykłą, więc nie może być stosowana w przestrzeniach określonych jako strefy zagrożenia wybuchem gazów, par lub pyłów. Standardowa treść to UWAGA! NADMIAR SPALIN, a w wersji /H0 możliwy jest dowolny napis według specyfikacji klienta, do 2 rzędów po 20 znaków na rząd.

Montaż, podłączenie i warunki pracy

Tablica ma wymiary 555 x 155 x 23 mm i umożliwia montaż naścienny w wersji jednostronnej lub podwieszany w wersji dwustronnej. Dwuczęściowa wersja TP-4 składa się z tablicy TP-4.A oraz zasilacza sieciowego TPZ-4 w puszce przyłączeniowej z elastycznymi, płaskimi przepustami. Dzięki małemu poborowi mocy i konstrukcji LED urządzenie pracuje niezawodnie przez długi czas, a czytelny, pojawiający się dopiero w stanie aktywnym napis ogranicza niepotrzebne rozpraszanie uwagi na co dzień.
