Czwórnik redukcyjny Geberit Mapress C-Stahl: d=35mm, d1=28mm 21120

Krzyżak zaprasowywany do rozgałęzień stalowych z dwoma średnicami

Krzyżak 90° z systemem Geberit Mapress C-Stahl umożliwia rozgałęzienie instalacji stalowej na cztery odgałęzienia przy zachowaniu dwóch średnic zewnętrznych 35 mm i 28 mm. Wszystkie cztery końcówki to mufy zaciskowe z profilem M, przeznaczone do połączenia zaprasowywanego. Połączenie staje się szczelne dopiero po zaprasowaniu, co eliminuje ryzyko przedwczesnego nieszczelnego montażu. Przezroczysta zaślepka ochronna na mufie zabezpiecza uszczelkę przed zabrudzeniem do momentu montażu.

Budowa i materiały

Korpus wykonano ze stali niestopowej 1.0034 E195 wg EN 10305, oznaczonej jako St 34.2. Zewnętrzna powierzchnia jest zabezpieczona ocynkiem galwanicznym/elektrolitycznym. Grubość ścianki w każdym z czterech połączeń wynosi 1,5 mm. Chropowatość powierzchni to ok. 10 µm, a rozszerzalność cieplna materiału to 0,012 mm/(m·K). Uszczelnienie zapewnia czarna uszczelka z CIIR. Wskaźnik zaciśnięcia pozwala kontrolować prawidłowe dociśnięcie podczas montażu.

Zastosowanie i warunki pracy

Element przeznaczony jest do instalacji z wodą chłodzącą i grzewczą, zarówno bez środka zapobiegającego zamarzaniu, jak i z jego dodatkiem. Dopuszczalna temperatura dla wody ciepłowniczej to ? 120 °C. Dzięki parametrom materiału i uszczelnienia krzyżak sprawdza się w instalacjach domowych, przemysłowych oraz w budownictwie okrętowym. Rura systemowa z kodem profilu M zapewnia kompatybilność z pozostałymi elementami Geberit Mapress C-Stahl.

Montaż i parametry geometryczne

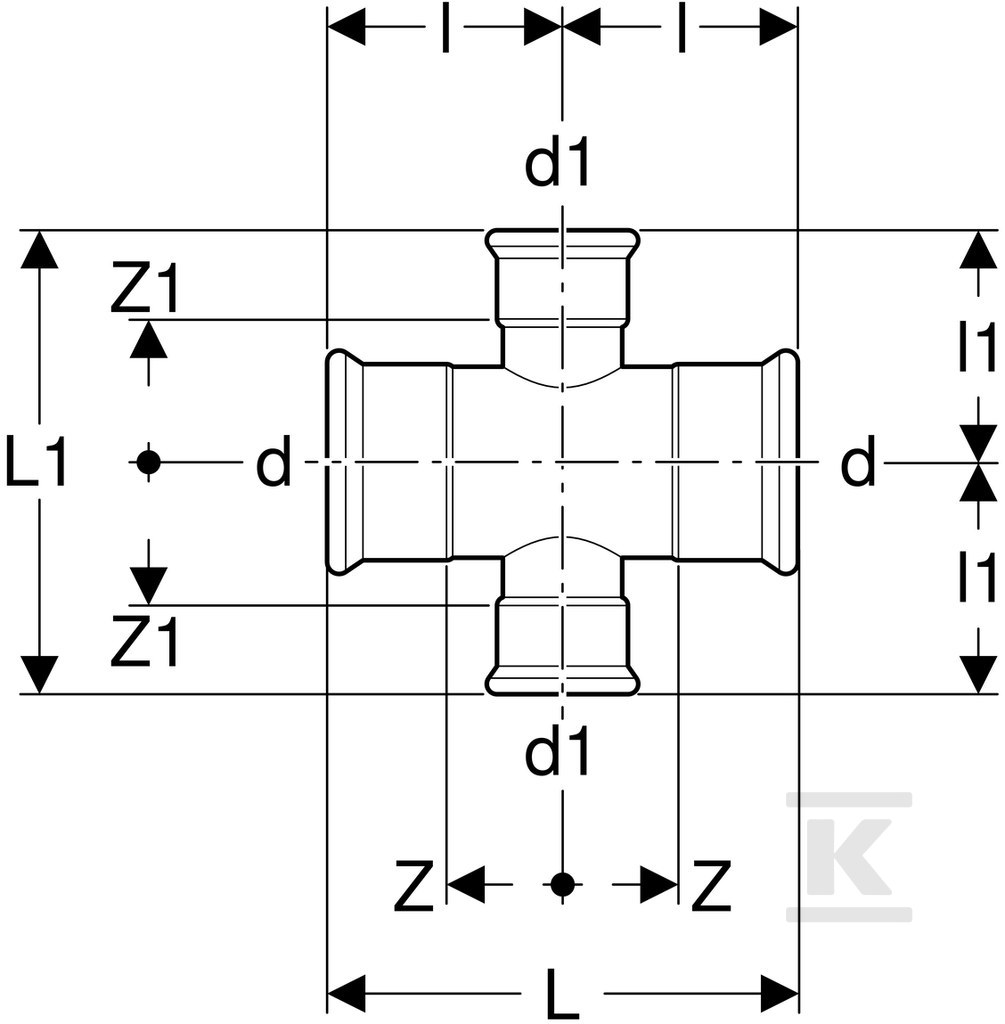

Krzyżak ma dwa połączenia o średnicy zewnętrznej 35 mm ze znamionową DN 32 i długością połączenia 50 mm, z długością roboczą 24 mm. Pozostałe dwa połączenia mają średnicę zewnętrzną 28 mm ze znamionową DN 25 i długością połączenia 55 mm, z długością roboczą 32 mm. Cztery mufy zaciskowe tworzą układ krzyżowy 90°, co ułatwia prowadzenie przewodów w rozwidleniach instalacji stalowej.
