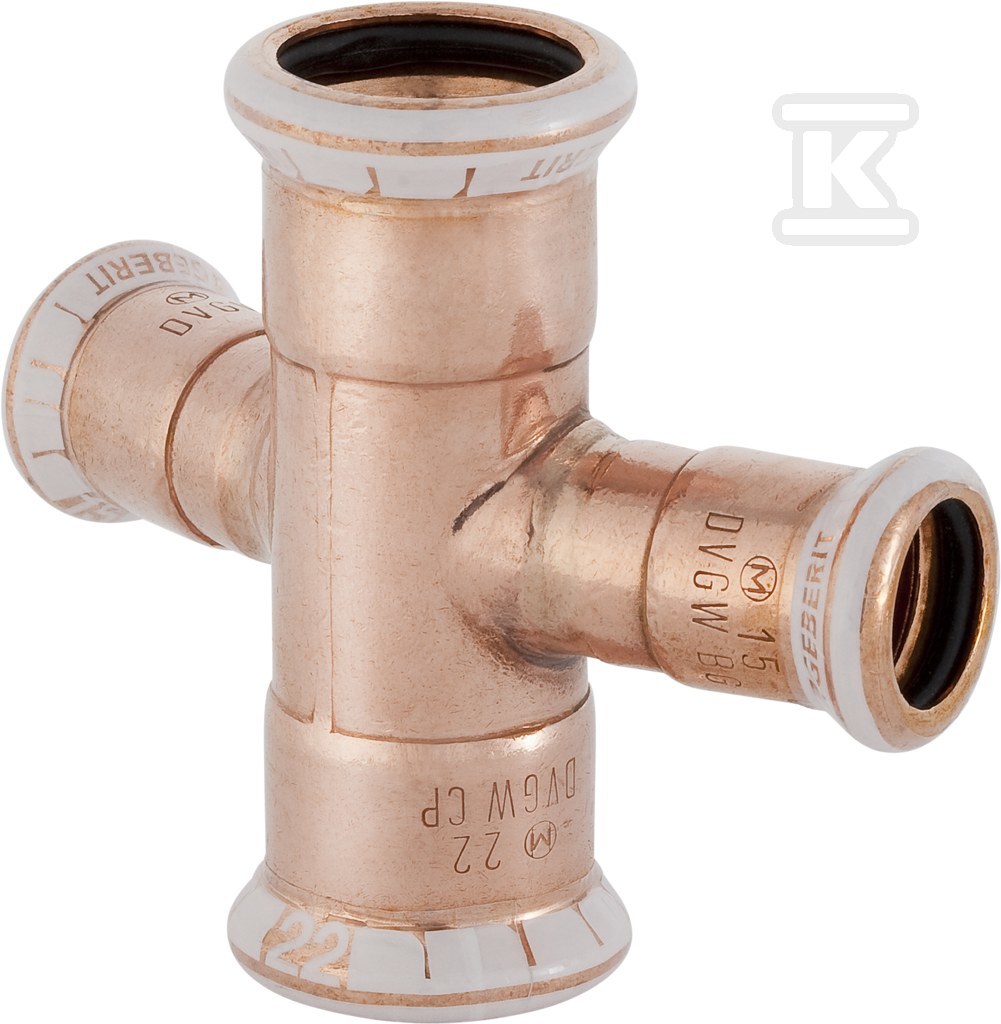

Czwórnik Geberit Mapress Kupfer 30° d18-15 61404

Czterodrożny element rozgałęziający z mufami prasowymi pod kątem 30°

Rozgałęzienie przeznaczone do instalacji miedzianych z systemem prasowym Mapress. Cztery mufy zaciskowe tworzą układ czwórnikowy z redukcją średnic, co pozwala połączyć w jednym punkcie przewody o różnych przekrojach bez dodatkowych przejściówek. Kąt 30° między odgałęzieniami ułatwia prowadzenie instalacji w ograniczonej przestrzeni, a zaślepienie jednego z wyjść daje możliwość późniejszej rozbudowy.

Materiał i konstrukcja

Korpus wykonany jest z miedzi gatunku Cu-DHP CW024A zgodnie z EN 1412, w stanie surowym bez dodatkowej obróbki powierzchni. Materiał zapewnia odporność na korozję w instalacjach wodnych i grzewczych oraz dobrą przewodność. Każda mufa prasowa wyposażona jest w czarną uszczelkę z CIIR i przezroczysty zaślepiający kołnierz ochronny, który zabezpiecza połączenie przed zabrudzeniem do momentu montażu. Profil M oraz wskaźnik prasowania pozwalają szybko zweryfikować poprawność wykonania połączenia - element jest celowo nieszczelny do momentu dociśnięcia, co eliminuje ryzyko niezauważonego braku prasowania. Złącze jest jednoczęściowe, systemowe i dostarczane z uszczelkami.

Zastosowania i warunki pracy

Przeznaczenie obejmuje instalacje sanitarne, grzewcze, przemysłowe i okrętowe. Dopuszczalne media to:

• woda pitna zimna i ciepła,
• woda grzewcza i chłodząca z dodatkiem lub bez środka przeciw zamarzaniu,
• woda z sieci ciepłowniczej do 120 °C,
• sprężone powietrze klasy czystości oleju 0-3,
• podciśnienie,
• gazy obojętne, np. azot.

Dzięki uszczelce CIIR element sprawdza się w instalacjach z wodą i powietrzem technicznym, a miedziany korpus utrzymuje szczelność w typowych warunkach budynku, przemysłu i żeglugi.

Montaż i bezpieczeństwo

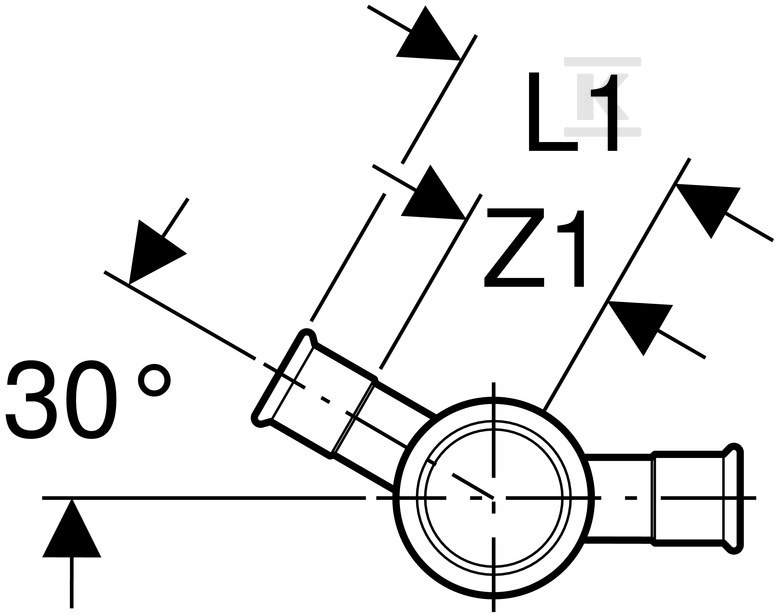

Wszystkie cztery połączenia to mufy zaciskowe. Dwa przeciwległe odgałęzienia mają rurę o średnicy zewnętrznej 18 mm i średnicy nominalnej DN 15, dwa pozostałe 15 mm i DN 12. Długości połączeń wynoszą 34 mm dla odgałęzień 18 mm i 42 mm dla odgałęzień 15 mm, przy długościach roboczych odpowiednio 14 mm i 22 mm. Taka geometria pozwala na stabilne osadzenie rur i zachowanie odpowiedniego nakładu na uszczelkę. Brak ukształtowania do kierunku przepływu oznacza uniwersalne zastosowanie niezależnie od orientacji strumienia.
