Czwórnik Geberit Mapress Kupfer 30° d22-15 61406

Rozgałęzienie 30° z mufami zaciskowymi do rur miedzianych

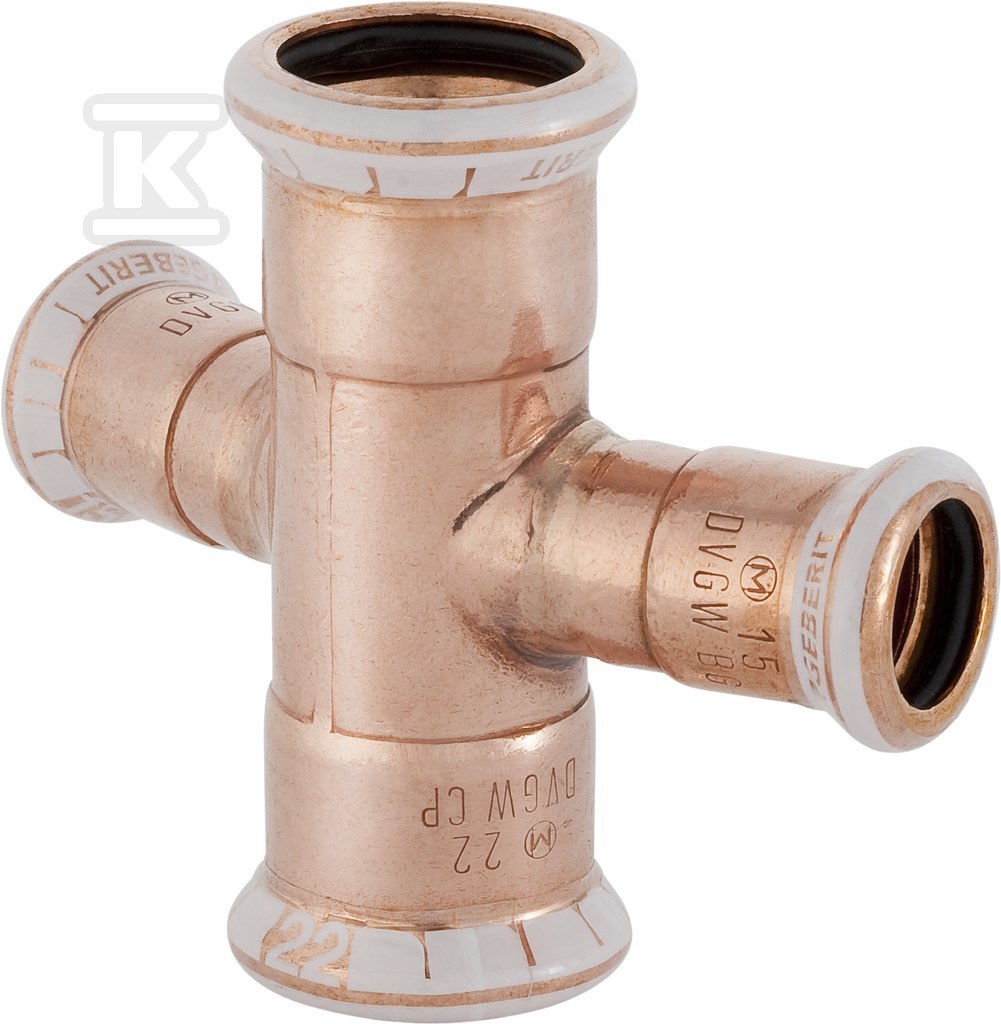

Czwórnik 30° przeznaczony do systemu rur miedzianych Mapress Kupfer umożliwia rozprowadzenie instalacji z redukcją średnic w jednym elemencie. Dwa otwory o średnicy zewnętrznej rury 22 mm z nominalną DN 20 współpracują z dwoma otworami o średnicy zewnętrznej rury 15 mm z nominalną DN 12, co pozwala na połączenie odcinków o różnej średnicy bez dodatkowych przejściówek. Wszystkie cztery połączenia wykonane są jako mufa zaciskowa, a element jest elementem systemowym z profilem M.

Konstrukcja uwzględnia pracę w instalacjach wodnych i grzewczych, gdzie liczy się szczelność po dociśnięciu i czytelny sygnał montażowy. Uszczelnienie zapewnia pierścień z CIIR, a na mufie znajduje się wskaźnik prasowania - element nie jest szczelny do momentu dociśnięcia. Transparentny zaślepiający element ochronny na mufie ułatwia kontrolę przed montażem.

Budowa z miedzi Cu-DHP i uszczelnieniem CIIR

Korpus wykonany jest z miedzi gatunku Cu-DHP CW024A zgodnej z EN 1412, w stanie surowym bez dodatkowej obróbki powierzchni. Materiał zapewnia dobrą przewodność cieplną i odporność na korozję w wodzie pitnej oraz w mediach grzewczych. Złącze dostarczane jest z uszczelkami, a uszczelka wykonana jest z CIIR.

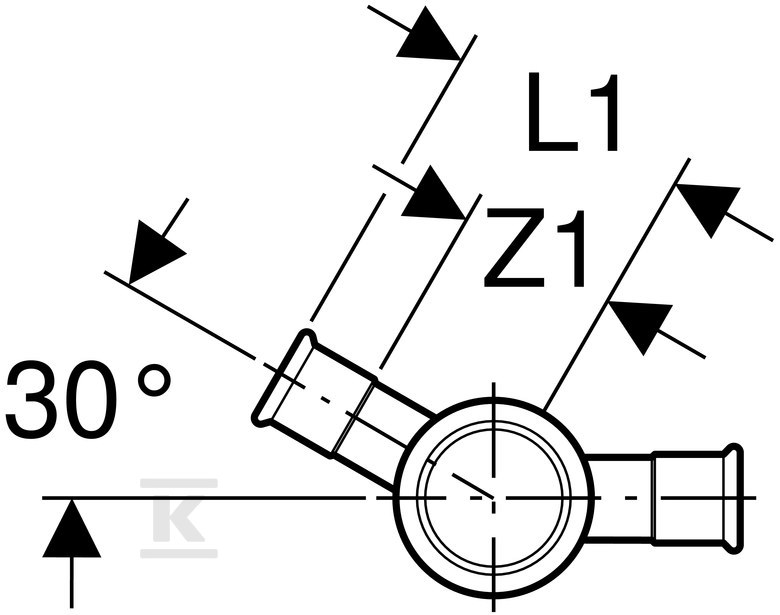

Długości połączeń wspierają stabilny montaż w ciasnych punktach. Połączenia 1 i 3 mają długość 37 mm przy długości roboczej 16 mm, połączenia 2 i 4 mają długość 44 mm przy długości roboczej 24 mm. Taka geometria pozwala na pewne osadzenie rury i zachowanie odpowiedniego naddatku na strefę prasowania. Kolor złącza określony jest jako inny, a zabezpieczenie powierzchni to stan surowy.

Zastosowanie w instalacjach wodnych i grzewczych

Element nadaje się do wody pitnej zimnej i ciepłej, do wody chłodzącej i grzewczej bez oraz z dodatkiem przeciw zamarzaniu, do wody z sieci ciepłowniczej do 120 °C oraz do wody przemysłowej i procesowej. Maksymalne ciśnienie robocze przy 20 °C wynosi 16 bar, co pokrywa typowe warunki pracy instalacji mieszkaniowych i usługowych.

Dzięki mufom zaciskowym montaż odbywa się bez lutowania i bez otwartego płomienia, co ogranicza ryzyko uszkodzenia sąsiednich elementów. Rozwiązanie sprawdza się tam, gdzie potrzebne jest rozgałęzienie pod kątem 30° z redukcją z 22 mm na 15 mm w jednym punkcie, np. przy odgałęzieniach do grzejników, punktów czerpalnych czy przyłączy armatury.

Montaż systemowy i bezpieczeństwo połączenia

Montaż opiera się na technologii prasowania z kodem profilu M. Po prawidłowym dociśnięciu połączenie staje się trwałe i szczelne, a wskaźnik prasowania daje czytelny sygnał wizualny, że operacja została wykonana. Brak ukształtowania do kierunku przepływu oznacza uniwersalność orientacji w instalacji.

Element nie jest modelem wieloczęściowym ani redukcyjnym w rozumieniu konstrukcji, a jego charakterystyka odpowiada elementowi systemowemu z mufami zaciskowymi. Dzięki temu instalator uzyskuje powtarzalny proces montażu, a użytkownik końcowy - instalację bezobsługową w standardowych warunkach pracy.
