Czwórnik Geberit Mapress Kupfer 30° d28-15 61409

Rozgałęzienie miedziane 30° z mufami zaciskowymi Mapress do wody i instalacji przemysłowych

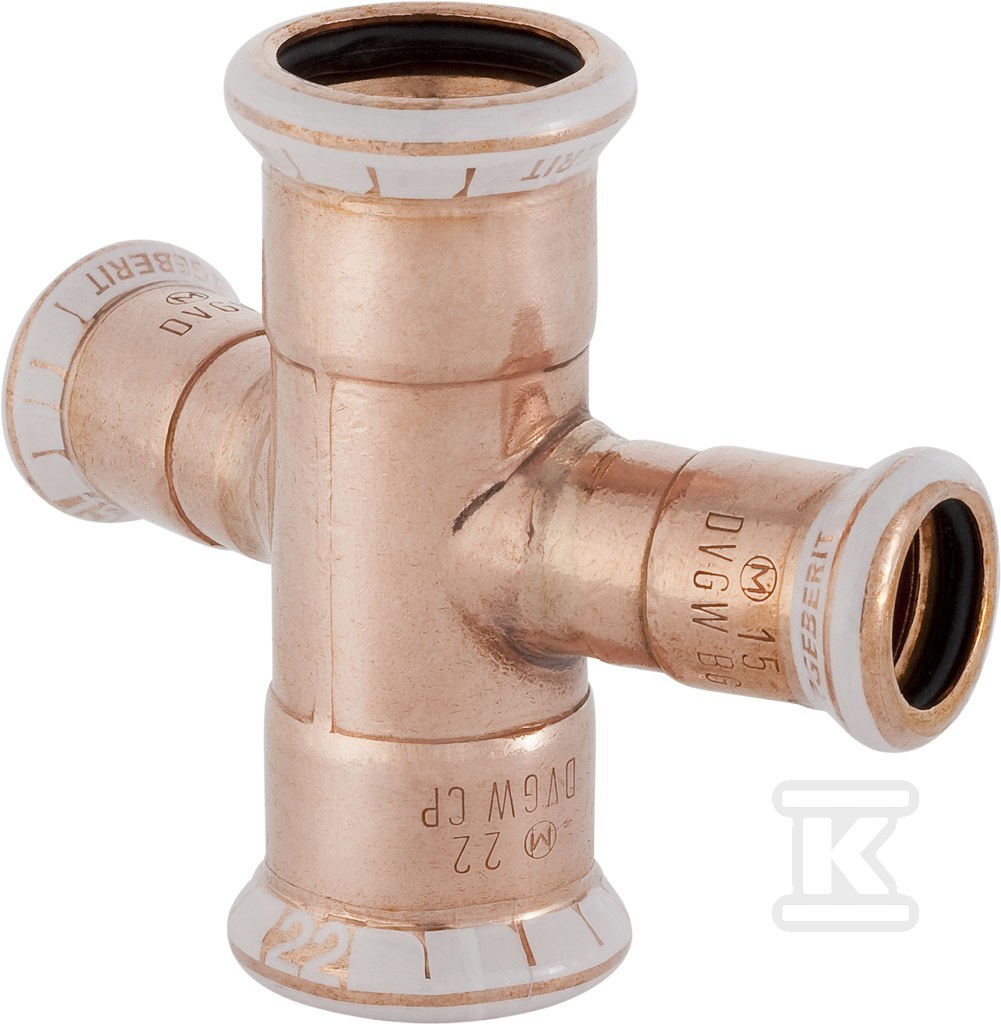

Czwórnik 30° z mufami zaciskowymi przeznaczony jest do rozgałęzień w instalacjach miedzianych, gdzie potrzebne jest połączenie dwóch przewodów o średnicy zewnętrznej 28 mm DN 25 z dwoma odgałęzieniami 15 mm DN 12 pod kątem 30°. Wykonanie z miedzi Cu-DHP CW024A wg EN 1412 zapewnia odporność na korozję i kompatybilność z wodą pitną oraz mediami technicznymi. Mufy zaciskowe z profilem M i czarną uszczelką toroidalną CIIR tworzą szczelne połączenie po dociśnięciu, a transparentny zaślepiający kaptur chroni mufę przed zabrudzeniem do momentu montażu. Wskaźnik prasowania sygnalizuje, że element nie jest szczelny bez wykonania połączenia prasowego.

Konstrukcja z miedzi Cu-DHP i uszczelnieniem CIIR

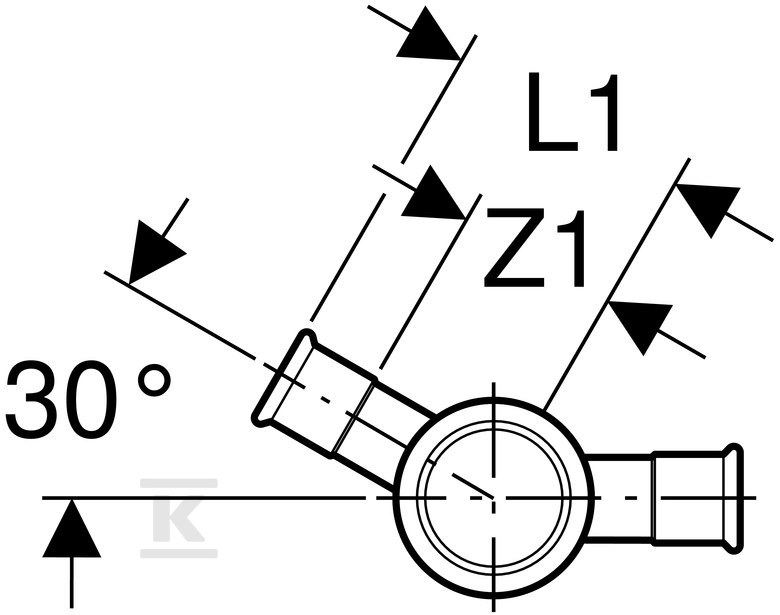

Korpus wykonano z miedzi Cu-DHP CW024A, gatunku stosowanego w systemach rurowych do wody i mediów technicznych. Powierzchnia pozostaje w stanie surowym, bez dodatkowej obróbki, co ułatwia kontrolę połączenia i późniejsze lutowanie w razie potrzeby. Każde z czterech połączeń to mufa zaciskowa z uszczelką, a system jest klasyfikowany jako rura systemowa z uszczelkami. Długości robocze wynoszą 19 mm dla połączeń 28 mm oraz 27 mm dla połączeń 15 mm, przy całkowitych długościach połączeń odpowiednio 42 mm i 47 mm. Średnice zewnętrzne rur to 28 mm dla dwóch głównych odgałęzień i 15 mm dla dwóch zredukowanych. Uszczelka CIIR zapewnia elastyczność w zakresie temperatur roboczych, a konstrukcja z kodem profilu M współpracuje ze standardowymi prasami Mapress.

Zastosowanie w instalacjach wodnych, grzewczych i przemysłowych

Element sprawdza się w instalacjach, w których wymagana jest trwała szczelność przy zmiennych warunkach pracy. Dopuszczalne jest zastosowanie do:

• wody pitnej zimnej i ciepłej,
• wody chłodzącej i grzewczej bez i z dodatkiem przeciw zamarzaniu,
• wody z sieci ciepłowniczej do 120 °C,
• wody technologicznej i procesowej,
• sprężonego powietrza o klasie czystości oleju 0-3,
• podciśnienia,
• gazów obojętnych, np. azotu.

Maksymalne ciśnienie robocze przy 20 °C wynosi 16 bar. Dzięki temu czwórnik może pracować w instalacjach budynkowych, przemysłowych i w budowie okrętowej, gdzie potrzebne jest kompaktowe rozgałęzienie z redukcją średnicy.

Montaż zaciskowy i bezpieczeństwo pracy

Montaż odbywa się metodą prasowania, bez lutowania i spawania. Mufa zaciskowa z transparentnym kołnierzem ochronnym pozwala na szybką weryfikację prawidłowego wsunięcia rury. Połączenie nie jest szczelne do momentu dociśnięcia, co eliminuje ryzyko nieświadomego uruchomienia instalacji na niedokończonym odcinku. Długości robocze 19 mm dla rur 28 mm i 27 mm dla rur 15 mm ułatwiają precyzyjne pozycjonowanie w ciasnych rozgałęzieniach. Konstrukcja nie jest wieloczęściowa, co ogranicza liczbę elementów i potencjalnych punktów nieszczelności.
