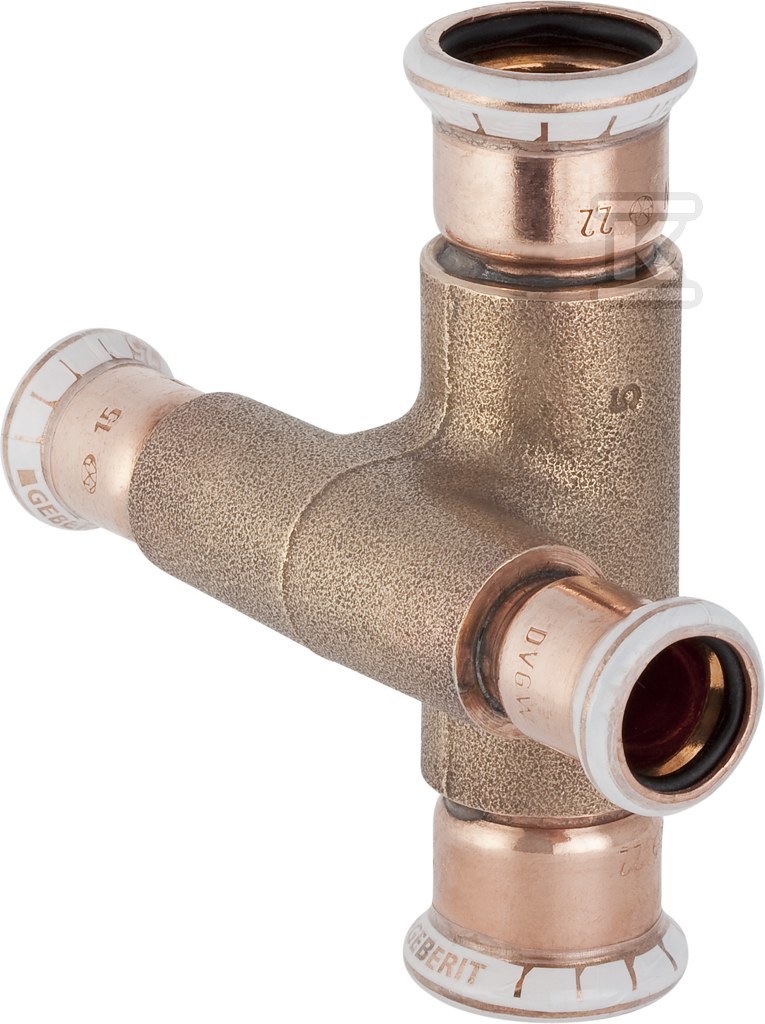

Czwórnik Geberit Mapress Kupfer 90° d18-15 61505

Krzyżak miedziany Mapress 90° do połączeń prasowanych

Czteroportowy element z mufami zaciskowymi przeznaczony do instalacji miedzianych łączonych metodą prasowania. Wykonanie z miedzi Cu-DHP CW024A zapewnia trwałość w instalacjach wodnych, grzewczych i technologicznych, a profil M oraz fabrycznie założone uszczelki CIIR pozwalają na szybki montaż bez lutowania. Konstrukcja z dwoma średnicami - 18 mm i 15 mm - umożliwia rozprowadzenie przewodów o DN 15 i DN 12 w jednym węźle, przy czym jedno z odgałęzień jest zaślepione. Długość połączenia wynosi 54 mm, a długość robocza 34 mm, co ułatwia pozycjonowanie w ciasnych punktach instalacji.

Budowa i materiał

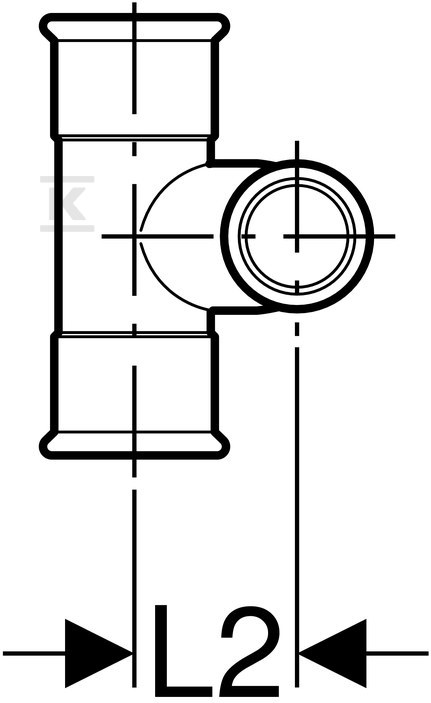

Korpus wykonany jest z miedzi Cu-DHP CW024A, czyli miedzi bezolowiowej w stanie surowym bez dodatkowej obróbki powierzchni. Każde połączenie to mufa zaciskowa z profilowaną uszczelką CIIR w kolorze czarnym, co zapewnia szczelność po dociśnięciu. Kod profilu M odpowiada systemowi Mapress, a rura systemowa potwierdza przeznaczenie do przewodów miedzianych. Dwa otwory mają średnicę zewnętrzną rury 18 mm przy DN 15, dwa pozostałe średnicę zewnętrzną 15 mm przy DN 12. Długość robocza 34 mm na każdym portcie ogranicza ingerencję w istniejący układ, a całkowita długość połączenia 54 mm daje stabilny chwyt.

Zastosowanie i media

Element sprawdza się w instalacjach hydraulicznych i grzewczych, gdzie wymagane jest pewne połączenie prasowane. Dopuszczalne media to:

• woda pitna zimna i ciepła
• woda grzewcza i chłodząca bez środka przeciwzamrożeniowego
• woda grzewcza i chłodząca z dodatkiem glikolu
• woda do ciepłownictwa do 120 °C
• sprężone powietrze w klasie czystości oleju 0-3
• podciśnienie
• gazy obojętne, np. azot
• instalacje w budownictwie, przemyśle i na statkach

Brak ukształtowania do kierunku przepływu oznacza uniwersalne zastosowanie w rozgałęzieniach bez preferencji strumienia.

Montaż i warunki pracy

Montaż odbywa się metodą prasowania z wykorzystaniem standardowych narzędzi do systemu Mapress. Mufa wyposażona jest w wskaźnik prasowania oraz transparentną zaślepkę ochronną, która sygnalizuje nieuszkodzony stan przed montażem. Połączenie nie jest szczelne do czasu dociśnięcia, co minimalizuje ryzyko pomyłki na etapie instalacji. Uszczelka CIIR zapewnia elastyczność przy zmianach temperatury, a miedziany korpus dobrze znosi warunki pracy typowe dla instalacji wodnych i grzewczych.
