Czwórnik Geberit Mapress Kupfer 90° d22-15 61506

Uniwersalne złącze miedziane do instalacji ciśnieniowych z systemem prasowym

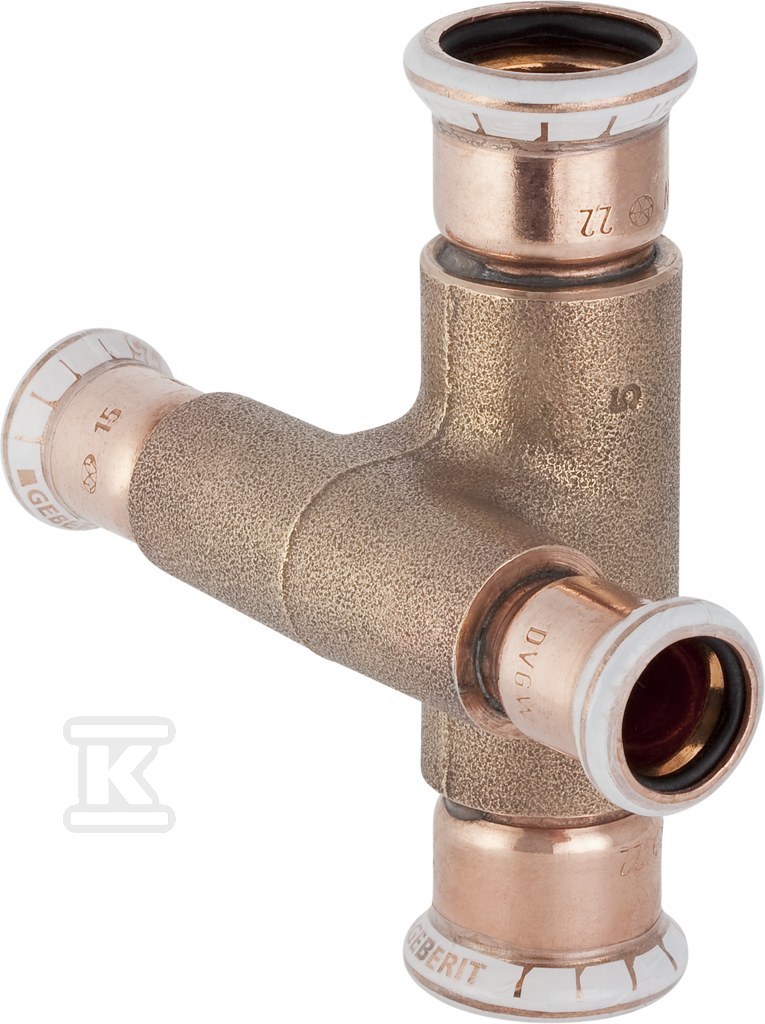

Złącze typu krzyżak 90° z mufami zaciskowymi Mapress przeznaczone jest do połączeń rur miedzianych w instalacjach wodnych i grzewczych. Wykonane z miedzi gatunku Cu-DHP CW024A w stanie surowym, z uszczelkami CIIR, pozwala na szybki montaż bez lutowania. Profil M oraz konstrukcja jednoczęściowa ułatwiają prawidłowe dociśnięcie i stabilizację połączenia. Jedno z wyjść jest zaślepione, co umożliwia zastosowanie elementu jako trójnika lub zakończenia odgałęzienia bez konieczności stosowania dodatkowej zaślepki.

Budowa i materiały

Korpus wykonano z miedzi Cu-DHP CW024A, co zapewnia dobrą przewodność cieplną i odporność na korozję w typowych warunkach instalacji wodnych. Powierzchnia w stanie surowym bez dodatkowej obróbki, z głównym kolorem złącza określonym jako Inne. Każde z czterech połączeń to mufa zaciskowa typu press, z uszczelką CIIR zapewniającą szczelność połączenia. Złącze nie jest modelem wieloczęściowym ani redukcyjnym, a jego kod profilu to M. Konstrukcja systemowa przeznaczona jest do rur miedzianych.

Parametry pracy i montaż

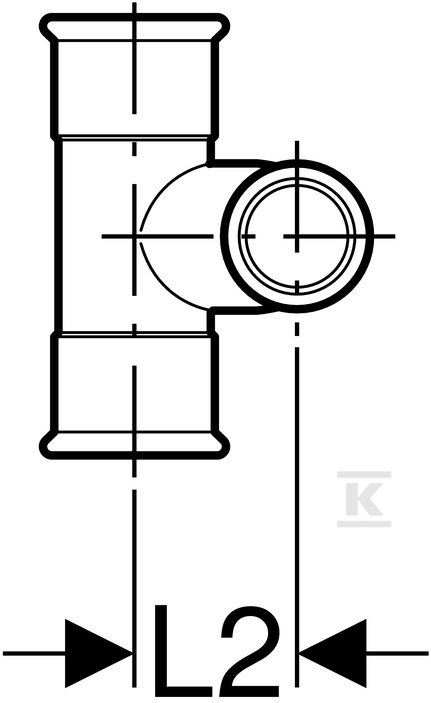

Złącze pracuje przy maksymalnym ciśnieniu roboczym 16 bar w temperaturze 20 °C. Zakres ciągłej temperatury medium to -30 °C do 120 °C, co obejmuje zarówno instalacje zimnej wody, jak i ciepłej wody użytkowej oraz ogrzewanie. Dwa połączenia mają średnicę zewnętrzną rury 22 mm przy nominalnej DN 20, z długością połączenia 54 mm. Dwa pozostałe połączenia mają średnicę zewnętrzną rury 15 mm przy nominalnej DN 12, z długością połączenia 55 mm. Długość robocza wszystkich połączeń wynosi 34 mm, co pozwala na zachowanie stałej osi i kompaktowego rozstawu w rozgałęzieniach 90°. Brak ukształtowania do kierunku przepływu oznacza symetryczny opór hydrauliczny niezależnie od kierunku medium.

Zastosowanie i kompatybilność

Rozwiązanie sprawdza się w rozbudowie instalacji miedzianych z systemem Mapress, gdzie wymagane jest rozgałęzienie pod kątem prostym z redukcją średnicy 22 mm na 15 mm. Zaślepione wyjście daje elastyczność przy projektowaniu punktów czerpalnych, odgałęzień rezerwowych lub zakończeń kolektorów. Montaż prasowy eliminuje potrzebę otwartego płomienia, skraca czas instalacji i ogranicza ryzyko uszkodzenia sąsiednich elementów. Złącze jest zgodne z wymaganiami REACH, bez obowiązku informacji o substancjach podlegających zgłoszeniu.
