Stelaż (element montażowy) Duofix do bidetu, H82 111.515.00.1

Samonośny stelaż podtynkowy Duofix do bidetu wiszącego H82

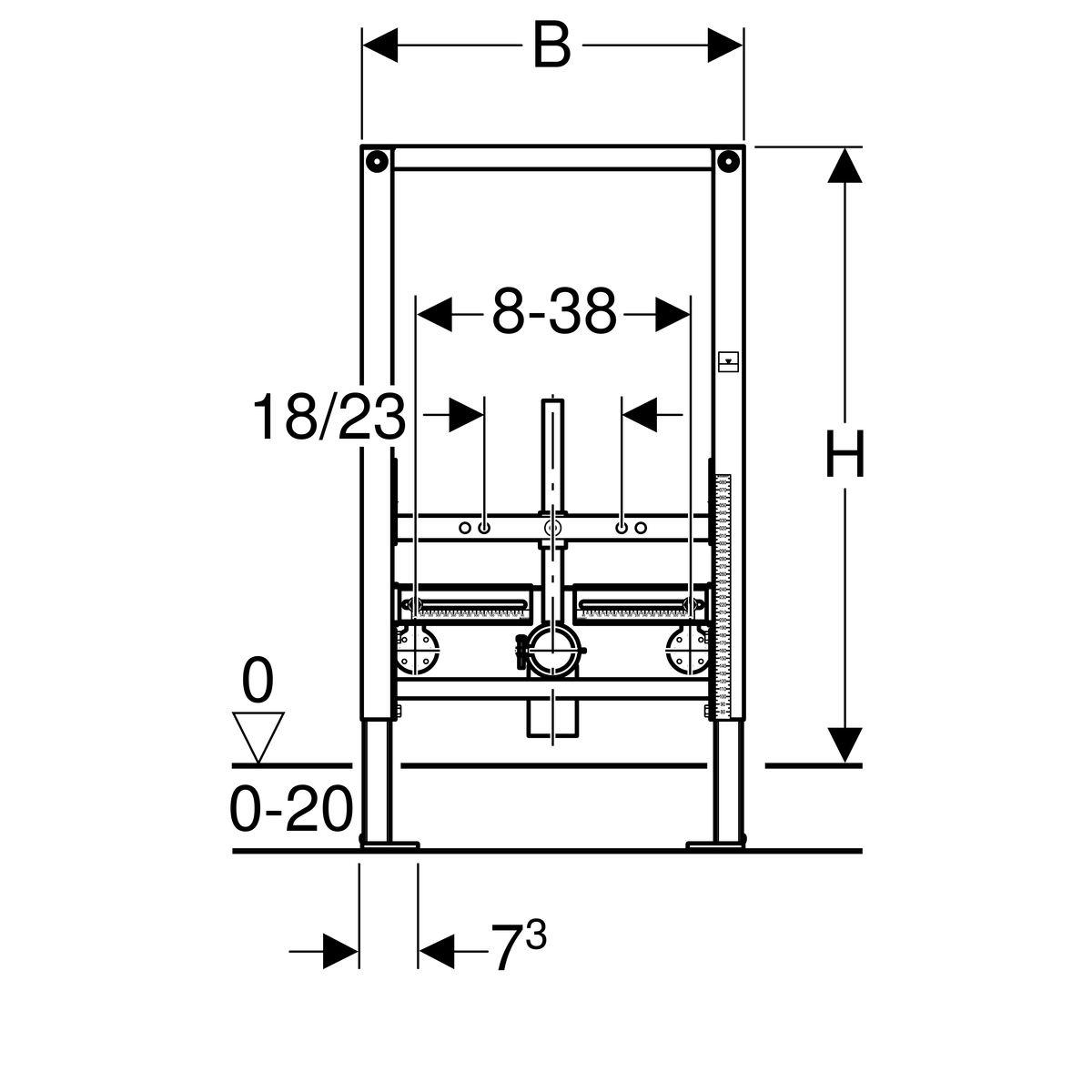

Stelaż montażowy przeznaczony do zabudowy bidetu wiszącego w lekkich ścianach działowych. Samonośna rama stalowa o wysokości 820 mm i szerokości 500 mm zapewnia stabilne podparcie dla ceramiki podwieszanej oraz przyłączy wodnych i odpływowych. Konstrukcja jest wstępnie zmontowana, z elementami mocującymi i zestawem do izolacji akustycznej, co upraszcza prace instalacyjne w ściankach z płyt gipsowo-kartonowych.

Konstrukcja nośna i regulacje montażowe

Rama wykonana ze stali, zabezpieczona przed korozją powłoką malowaną proszkowo. Profil C 4 x 4 cm tworzy sztywną, samonośną konstrukcję, z nawierconym otworem o 9 mm do zamocowania w konstrukcji drewnianej. Nogi montażowe ocynkowane mają regulowane położenie w zakresie 0-20 cm i funkcję samohamowania, a stopy z możliwością zmiany pozycji pozwalają na montaż w profilach U UW 50 i UW 75 oraz w szynach systemowych Duofix.

Regulacje obejmują:

• wysokość mocowania bidetu,
• wysokość kolana odpływowego, izolowanego akustycznie,
• rozstaw mocowania przyłączy wodnych oraz wysokość położenia trawersu,
• głębokość zabudowy.

Rozstaw centryczny elementów mocowania bidetu to 18 cm oraz 23 cm. Stelaż wyposażono w płytę przyłączeniową baterii. Średnica zewnętrzna rury odpływowej wynosi 50 mm, a kolano odpływowe jest w komplecie z regulacją wysokości.

Zastosowanie i warunki instalacji

Element przeznaczony jest do montażu w lekkich ścianach z płyt gipsowo-kartonowych, w ściankach instalacyjnych o częściowej wysokości pomieszczenia oraz w ściankach systemowych Duofix. Nie jest przeznaczony do litych ścian. Dzięki regulowanej głębokości i nogom montażowym dopasowuje się do podłoża o grubości warstw podłogi 0-20 cm.

Stelaż współpracuje z bidetem podwieszanym. Mocowanie kolana odpływowego jest izolowane akustycznie, a w zestawie znajduje się zestaw do izolacji akustycznej. Zaślepka ochronna umożliwia jednokrotną próbę ciśnieniową z użyciem wody zimnej do maks. 15 bar / 1500 kPa.

Parametry pracy i bezpieczeństwo

Konstrukcja samonośna zapewnia stabilność bez dodatkowego kotwienia w ścianie pełnej. Powierzchnia ramy w stanie surowym z powłoką proszkową ogranicza korozję w warunkach zabudowy mokrej. Nogi montażowe z funkcją samohamowania utrzymują ustawioną pozycję podczas regulacji, a obrotowe płyty stóp ułatwiają precyzyjne wypoziomowanie.

Regulowana wysokość bidetu pozwala na dopasowanie do indywidualnych potrzeb użytkownika, a regulowana wysokość kolana odpływowego ułatwia prawidłowe podłączenie odpływu o 50 mm. Całość jest wstępnie zmontowana i dostarczana z elementami mocującymi, co skraca czas montażu w systemie suchej zabudowy.
