Zestaw przewodów Geberit do złącza Digital I/O 616.206.00.1

Kompletny przewód do sterowania higienicznym spłukiwaniem przez GLT i SPS

Zestaw przewodów przeznaczony jest do podłączenia Geberit Hygienespülung do systemu zarządzania budynkiem oraz do programowalnych sterowników. Rozwiązanie umożliwia zdalne wyzwalanie spłukiwania i odczyt statusu pracy bezpośrednio z karty wejść cyfrowych GLT lub SPS, bez konieczności stosowania dodatkowych przetworników. Przewód jest dedykowany do złącza Digital I/O i zapewnia stabilną transmisję sygnałów sterujących w instalacjach sanitarnych i obiektowych.

Przewód 5-żyłowy i parametry elektryczne

W skład zestawu wchodzi przewód litowy 5 x 0,25 mm2 o długości 5 m, zakończony 5 zaciskami do podłączenia w polu. Maksymalna dopuszczalna długość linii wynosi 300 m, co pozwala na prowadzenie okablowania w większych obiektach bez utraty niezawodności sygnału. Pięciostykowe wykonanie odpowiada pinoutowi złącza Digital I/O stosowanego w Hygienespülung.

Sygnały przenoszone kablem to jeden wejściowy sygnał wyzwalający spłukiwanie oraz dwa wyjściowe sygnały statusowe. Wejście cyfrowe służy do otwierania i zamykania zaworów elektromagnetycznych i inicjacji cyklu spłukiwania. Wyjście OUT STATUS OK informuje o stanie zaworów, a wyjście OUT FLUSH ACT sygnalizuje aktywne spłukiwanie. Wyjścia realizowane są jako kontakty robocze z obciążalnością do 24 V DC i do 0,5 A, co jest zgodne z typowymi kartami wejść cyfrowych w systemach GLT i SPS.

Integracja z systemem zarządzania budynkiem i sterowaniem programowalnym

Przewód umożliwia bezpośrednie połączenie każdej jednostki Geberit Hygienespülung z kartą wejść cyfrowych budynku lub sterownika programowalnego. Dzięki temu sygnał IN FLUSH START może być generowany z poziomu centrali BMS, harmonogramu lub czujnika obecności, a stan pracy urządzenia jest zwrotnie widoczny w systemie. Rozwiązanie sprawdza się w toaletach publicznych, obiektach użyteczności publicznej oraz instalacjach wymagających higienicznego spłukiwania zautomatyzowanego.

Zastosowanie pięciożyłowego okablowania zapewnia oddzielne prowadzenie sygnałów sterujących i statusowych, co ogranicza zakłócenia i upraszcza diagnostykę. Instalator otrzymuje gotowe zakończenia zaciskowe, co skraca czas montażu i eliminuje potrzebę lutowania w miejscu instalacji.

Zakres dostawy i montaż

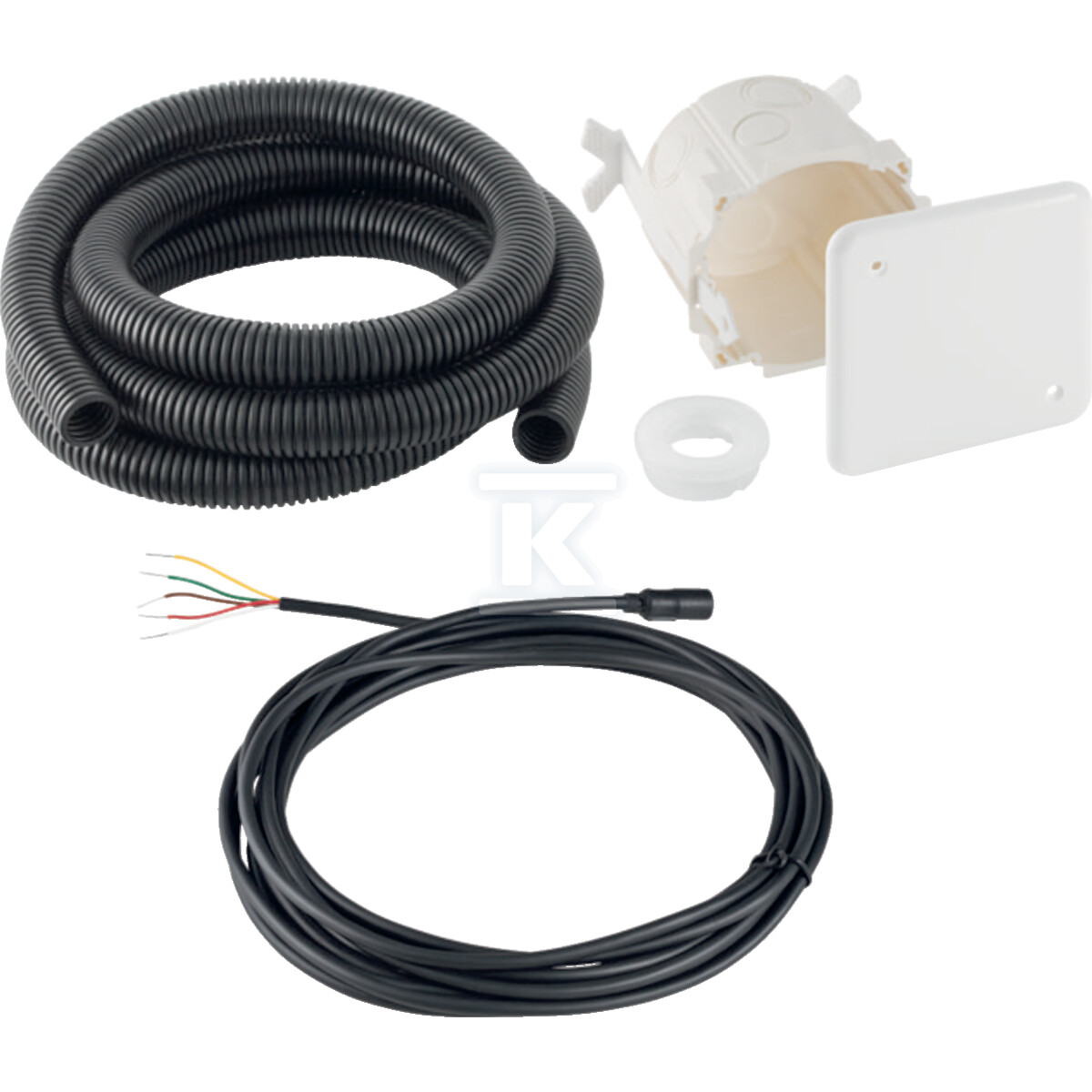

Zestaw zawiera przewód do złącza cyfrowego I/O pięciostykowy, 5 zacisków oraz zestaw montażowy do spłukiwania higienicznego. Elementy pozwalają na szybkie przygotowanie linii od strony urządzenia i od strony szafy sterowniczej. Przewód jest przeznaczony do stałego montażu w instalacjach elektrycznych niskiego napięcia, zgodnie z zasadami prowadzenia okablowania sterowniczego w obiektach budowlanych.
