Kolano Geberit Mapress Edelstahl: 45°, d=15mm 30602

Precyzyjne kształtowanie trasy rurociągu w instalacjach sanitarnych i przemysłowych

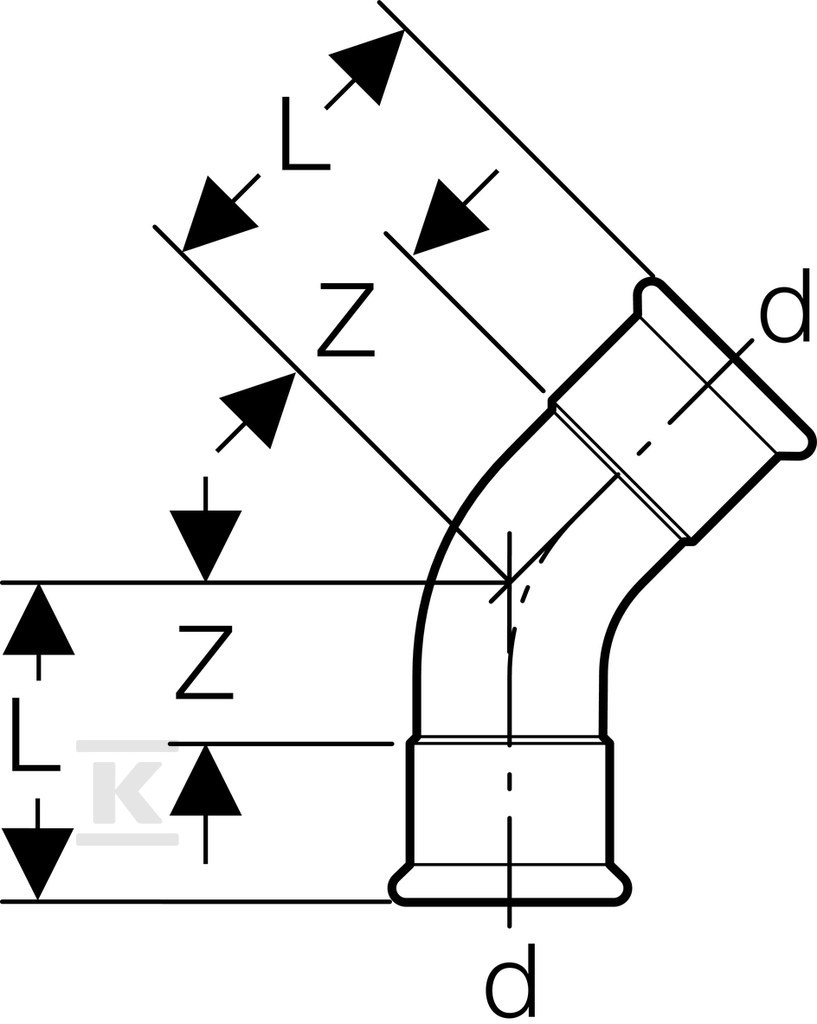

Kolano Geberit Mapress Edelstahl o kącie 45° i średnicy nominalnej DN 12 (d=15 mm) to element systemu zaprasowywanego, który umożliwia precyzyjne prowadzenie rurociągów w miejscach, gdzie konieczna jest zmiana kierunku trasy przy zachowaniu niewielkiego kąta odchylenia. Kompaktowa długość całkowita wynosząca 28 mm oraz długość robocza 8 mm sprawiają, że kolano sprawdza się w ciasnych przestrzeniach instalacyjnych - typowych dla rozdzielaczy, skrzynek wodomierzowych czy węzłów cieplnych.

System Mapress Edelstahl bazuje na połączeniach szczelnych dopiero po wykonaniu zaprasowania szczękami zaciskowymi z profilem M. Do momentu prawidłowego zaciśnięcia połączenie pozostaje nieszczelne - to celowe rozwiązanie umożliwiające wykrycie niedociągnięć podczas próby ciśnieniowej przed oddaniem instalacji do użytku.

Materiał i odporność korozyjna

Korpus kolana wykonano ze stali chromowo-niklowo-molibdenowej 1.4401 (AISI 316) zgodnie z normą DIN EN 10088 - gatunku powszechnie stosowanego w instalacjach wody pitnej oraz w środowiskach przemysłowych o podwyższonym ryzyku korozji. Wysoka zawartość molibdenu zwiększa odporność na działanie chlorków obecnych zarówno w twardej wodzie, jak i w niektórych ściekach przemysłowych.

Elementy gwintowane dostarczanych fabrycznie kształtek Mapress wykonane są ze stali 1.4571 (AISI 316L), co dodatkowo podnosi odporność na korozję międzykrystaliczną spowodowaną obróbką cieplną podczas spawania - choć sam system Mapress nie wymaga spawania ani lutowania.

Uszczelnienie i charakterystyka pracy

Połączenia wyposażono w czarną uszczelkę z kauczuku butylowego CIIR, fabrycznie zamontowaną w mufie zaprasowywanej. Mufa dodatkowo zabezpieczona jest przezroczystą zaślepką ochronną chroniącą uszczelkę przed zabrudzeniem podczas transportu i magazynowania.

Kolano pracuje przy ciśnieniu maksymalnym 16 bar w temperaturze do 120°C dla wody ciepłowniczej i pary nasyconej - co pokrywa większość typowych zastosowań w budynkach mieszkalnych, użyteczności publicznej oraz obiektach przemysłowych.

Zakres zastosowań

System Geberit Mapress Edelstahl jest dedykowany do szerokiego spektrum mediów:

• Woda pitna - instalacje zimnej i ciepłej wody użytkowej zgodnie z DIN 1988,
• Czynniki grzewcze - woda grzewcza z i bez środków przeciwzamarzaniowych,
• Ciepłownictwo - ?120°C,
• Para nasycona - do 120°C przy ciśnieniu max. 4,5 bar,
• Woda procesowa i uzdatniona,
• Woda deszczowa oraz ścieki szare i czarne - przy pH >6,0,
• Instalacje przeciwpożarowe - tryskacze mokre i suche,
• Sprężone powietrze - klasa czystości oleju 0-3,
• Gazy obojętne i przemysłowe - acetylen, gazy ochronne do spawania,
• Chemia i płyny techniczne.

System znajduje zastosowanie zarówno w instalacjach domowych, jak i przemyśle oraz budownictwie okrętowym - tam, gdzie wymagana jest wysoka trwałość połączeń bez konieczności spawania czy lutowania twardego.

Kolano dostarczane jest jako element pojedynczy z fabrycznie zamontowaną uszczelką CIIR i przezroczystą zaślepką ochronną na mufie zaprasowywanej.
