Kolano Geberit Mapress Edelstahl: 45°, d=22mm 30604

Precyzyjne kolano prasowane do instalacji sanitarnych i przemysłowych

Kolano systemu Geberit Mapress o kącie 45° i średnicy nominalnej DN 20 (22 mm) to element typu „łuk" wykonany ze stali chromowo-niklowo-molibdenowej gatunku 1.4401 (AISI 316), co odpowiada stali nierdzewnej 316. Materiał ten zawiera molibden, który zwiększa odporność na korozję wżerową - szczególnie istotną w instalacjach narażonych na chlorki obecne w wodzie pitnej czy niektórych mediach przemysłowych.

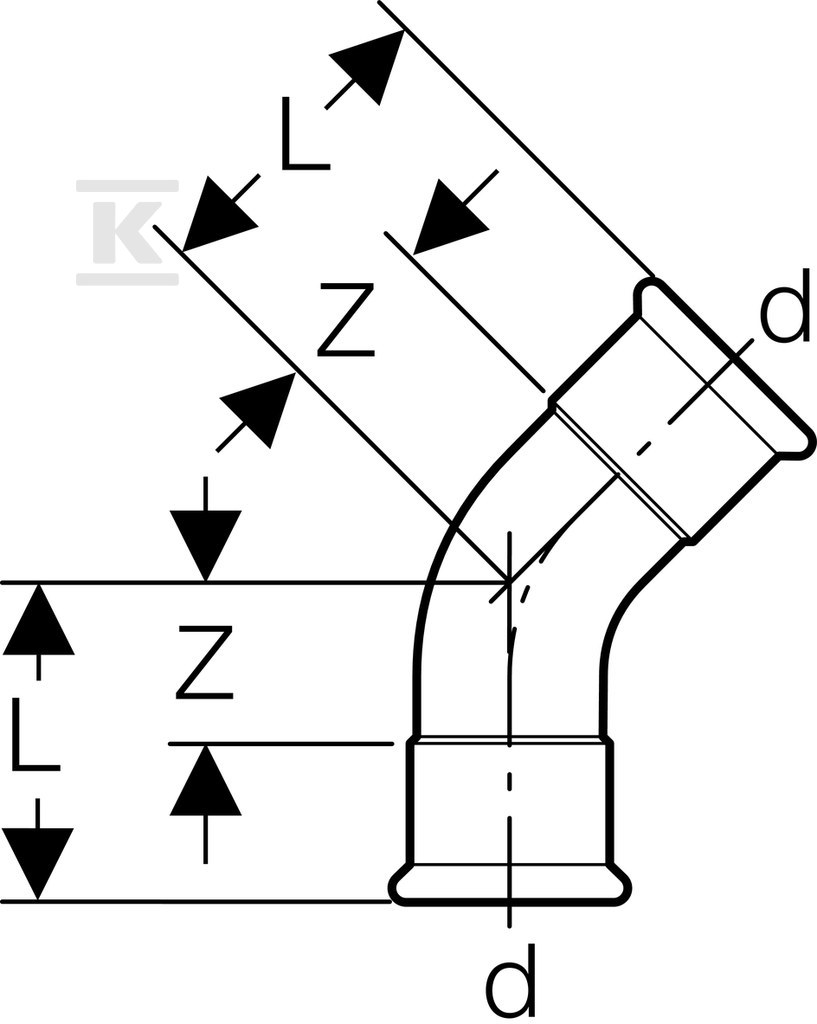

Oba końce kolana stanowią mufy zaciskowe z uszczelką CIIR (kauczuk chlorobutadienowy) osadzoną fabrycznie w rowku. Grubość ścianki przy każdym połączeniu wynosi 1,2 mm, a długość mufy sięga 32 mm - to wystarczająco dużo, by zapewnić stabilne osadzenie rury i prawidłowy rozkład naprężeń w miejscu zacisku. Długość robocza każdego połączenia to 11 mm.

Maksymalne ciśnienie robocze przy temperaturze 20°C sięga 16 bar, co pozwala na stosowanie kolana w typowych instalacjach wodociągowych i centralnego ogrzewania. Produkt jest oznaczony jako rura systemowa - oznacza to pełną kompatybilność z rurami i innymi elementami serii Geberit Mapress Edelstahl.

Technika połączenia prasowanego i funkcja pressindikatora

Kolano montuje się za pomocą prasowania szczękami typu M - profil zaciskowy „M" jest standardem w całym systemie Mapress. Kluczową cechą jest funkcja „unverpresst undicht" - czyli „niezapressowane = nieszczelne". Dopóki połączenie nie zostanie prawidłowo zaprasowane, medium będzie przeciekać przez szczelinę przy uszczelce. To eliminuje ryzyko ukrytego błędu montażowego - instalator od razu widzi, że dane połączenie wymaga jeszcze dociśnięcia.

Fabryczny pressindikator (wskaźnik prasowania) ułatwia kontrolę wizualną wykonanego połączenia. W mufie znajduje się również przezroczysty ochronny korek stopujący, który zabezpiecza uszczelkę przed zabrudzeniem podczas transportu i przechowywania przed montażem.

Poza szczelnością warunkowaną prasowaniem, konstrukcja zapewnia wysoką wytrzymałość na rozciąganie - co ma znaczenie przy obciążeniach mechanicznych rurociągu.

Zakres zastosowań mediów i środowisk pracy

Kolano sprawdza się w szerokim spektrum aplikacji:

• Woda pitna - zimna i ciepła,
• Woda do celów chłodniczych i grzewczych - zarówno bez dodatku środków antyfreeze, jak i z ich obecnością,
• Ciepło systemowe (sieci ciepłownicze) do 120°C,
• Para nasycona do 120°C,
• Wody procesowe i przemysłowe, w tym wody uzdatnione,
• Woda deszczowa o pH > 6,0 oraz ścieki szare i czarne o pH > 6,0,
• Woda przeciwpożarowa (mokra) oraz instalacje tryskaczowe,
• Sprężone powietrze klasy czystości olejowej 0-3,
• Gazy obojętne (np. azot), gazy przemysłowe takie jak acetylen czy gazy osłonowe spawalnicze,
• Próżnia.

Dodatkowo producent dopuszcza stosowanie z wybranymi chemikaliami i mediami technicznymi - pełna lista dostępna jest w dokumentacji technicznej Geberit.

Przeznaczenie obejmuje trzy główne obszary: technikę budowlaną (haustechnik), przemysł oraz budownictwo okrętowe. System Mapress Edelstahl jest więc rozwiązaniem uniwersalnym dla instalatorów pracujących zarówno przy budynkach mieszkalnych i użyteczności publicznej, jak i przy projektach przemysłowych czy stoczniowych.

Materiał i odporność korozyjna

Stal nierdzewna CrNiMo 1.4401 należy do grupy austenitycznych stali chromowo-niklowo-molibdenowych. Obecność molibdenu (~2-2,5%) podnosi odporność na korozję wżerową w porównaniu ze stalą typu 304 (1.4301). Według normy DIN EN 10088 stal ta jest klasyfikowana jako materiał ognioodporny - klasa reakcji na ogień A1 według DIN 4102-1.

Powierzchnia obróbki muf pozostaje w stanie surowym (bez dodatkowej powłoki), co jest standardowym rozwiązaniem dla elementów przeznaczonych do prasowania - gładka powierzchnia styku ułatwia prawidłowy docisk szczęki.

Ciśnienie robocze 16 bar przy 20°C oraz dopuszczenie do pracy z parą nasyconą do 120°C definiują granice eksploatacyjne tego kolana. Przy wyższych temperaturach ciśnienie dopuszczalne maleje zgodnie z charakterystyką systemu - szczegóły podaje dokumentacja techniczna Geberit dla serii Mapress Edelstahl.
