Kolano Geberit Mapress Edelstahl: 45°, d=28mm 30605

Kolano systemowe do instalacji ciśnieniowych

Kolano Geberit Mapress Edelstahl o kącie 45° to element złączny przeznaczony do tworzenia łagodnych zmian kierunku przewodów w instalacjach wykonanych w systemie rur stalowych. Dzięki kątowi 45° umożliwia płynne prowadzenie trasy rurociągu tam, gdzie ostre załamanie nie jest możliwe lub wymagałoby nadmiernego obciążenia ścianek przewodu.

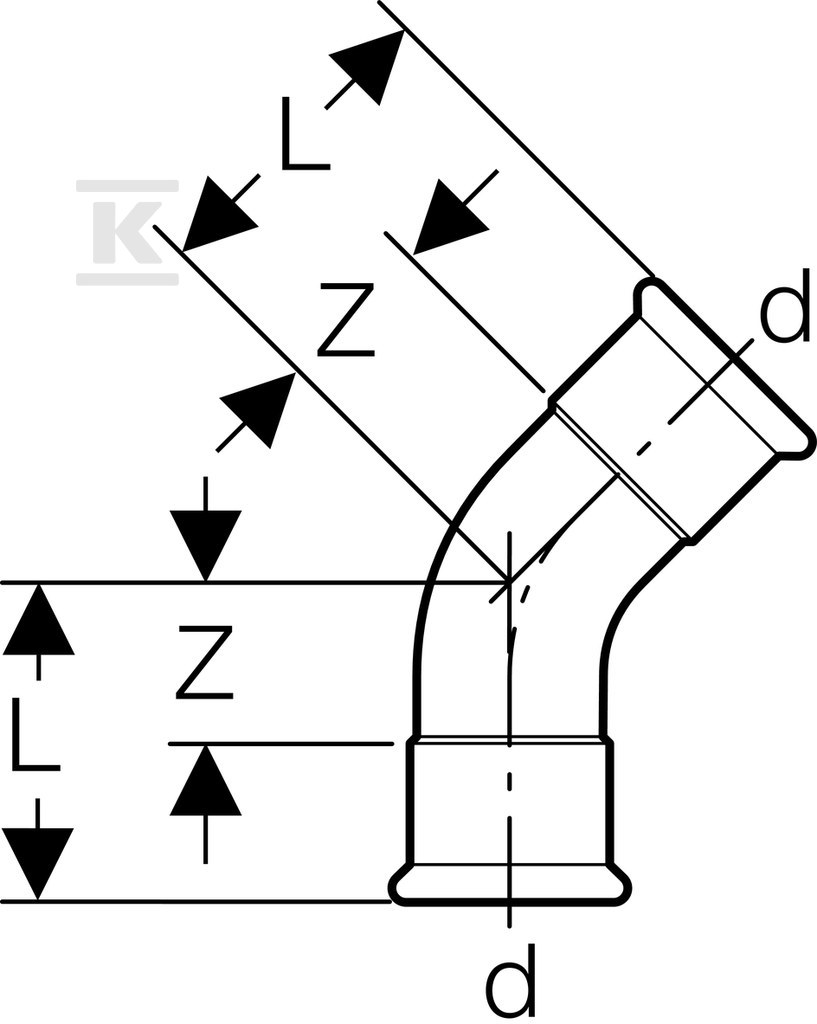

Obie końcówki wykonano jako mufy zaciskowe z konturem M - ten sam profil szczęk obowiązuje dla całego systemu Geberit Mapress Edelstahl w tym rozmiarze. Średnica zewnętrzna wynosi 28 mm, co odpowiada nominalnej wielkości DN 25. Długość robocza każdego połączenia to 14 mm, a całkowita długość przyłącza 37 mm - wymiary istotne przy planowaniu osiowania i wsunięcia rury przed zaprasowaniem.

Materiał i odporność korozyjna

Korpus wykonano ze stali chromowo-niklowo-molibdenowej o oznaczeniu 1.4401 (AISI 316). Stop ten zawiera molibden, który podnosi odporność na korozję wżerową w środowiskach chlorkowych - dlatego sprawdza się w instalacjach wody pitnej oraz w aplikacjach przemysłowych i okrętowych. Grubość ścianki przyłącza to 1,2 mm, co zapewnia wysoką wytrzymałość mechaniczną przy zachowaniu optymalnej masy elementu.

Uszczelka wykonana z CIIR (kauczuk chlorobutadienowy) jest fabrycznie wmontowana w obie mufy. Materiał CIIR dobrze znosi kontakt z wodą pitną ciepłą i zimną oraz z wieloma medium przemysłowymi - szczegóły dotyczące kompatybilności medium znajdziesz w dokumentacji systemowej Geberit.

System press i mechanizm bezpieczeństwa

Kluczową cechą złączek Geberit Mapress jest zasada „unverpresst undicht" - połączenie bez wykonanego zaprasowania pozostaje nieszczelne. Oznacza to, że instalator od razu widzi miejsca, gdzie zaprasowanie nie zostało jeszcze wykonane poprawnie. W praktyce eliminuje to ryzyko przypadkowego pominięcia fragmentu instalacji.

Na mufach zamontowano transparentny kołpak ochronny, który zabezpiecza uszczelkę przed zabrudzeniem i uszkodzeniem na etapie transportu oraz składowania przed montażem. Dodatkowo element wyposażono w wskaźnik zaprasowania (press indicator) - charakterystyczny detal konstrukcyjny systemu Mapress informujący o prawidłowym ułożeniu szczęk prasownicy.

Maksymalne ciśnienie robocze przy temperaturze 20°C wynosi 16 bar, co pozwala na stosowanie kolana zarówno w typowych instalacjach domowych (woda użytkowa, CO), jak i w większych układach przemysłowych czy centralnego ogrzewania.

Zakres zastosowań

Kolano Geberit Mapress Edelstahl DN25/d28 przeznaczone jest do szerokiego spektrum medium:

• Woda pitna - zimna i ciepła
• Woda grzewcza oraz woda sieciowa centralnego ogrzewania
• Woda chłodnicza (z i bez środków przeciwzamarzaniowych)
• Woda deszczowa o pH ? 6,0
• Woda szara i czarna o pH ? 6,0
• Sprzęgła pożarowe (mokre), instalacje tryskaczowe
• Para nasycona do 120°C
• Sprężone powietrze (klasa czystości olejowej 0-3)
• Gazy obojętne (np. azot), gazy przemysłowe spawalnicze
• Chemikalia i fluidy techniczne - według tabeli kompatybilności systemu

Stosowane są zarówno w technice sanitarnej budynków mieszkalnych i użyteczności publicznej, jak i w instalacjach przemysłowych oraz okrętowych - tam gdzie wymagana jest odporność korozyjna stali austenitycznej i niezawodność połączeń mechanicznych.

System Geberit Mapress Edelstahl oparty na stali 1.4401 charakteryzuje się klasą odporności ogniowej A1 według DIN 4102-1 oraz wysoką wytrzymałością na rozciąganie - co potwierdza parametr Wysoka wytrzymałość na rozciąganie: true w klasyfikacji ETIM.
