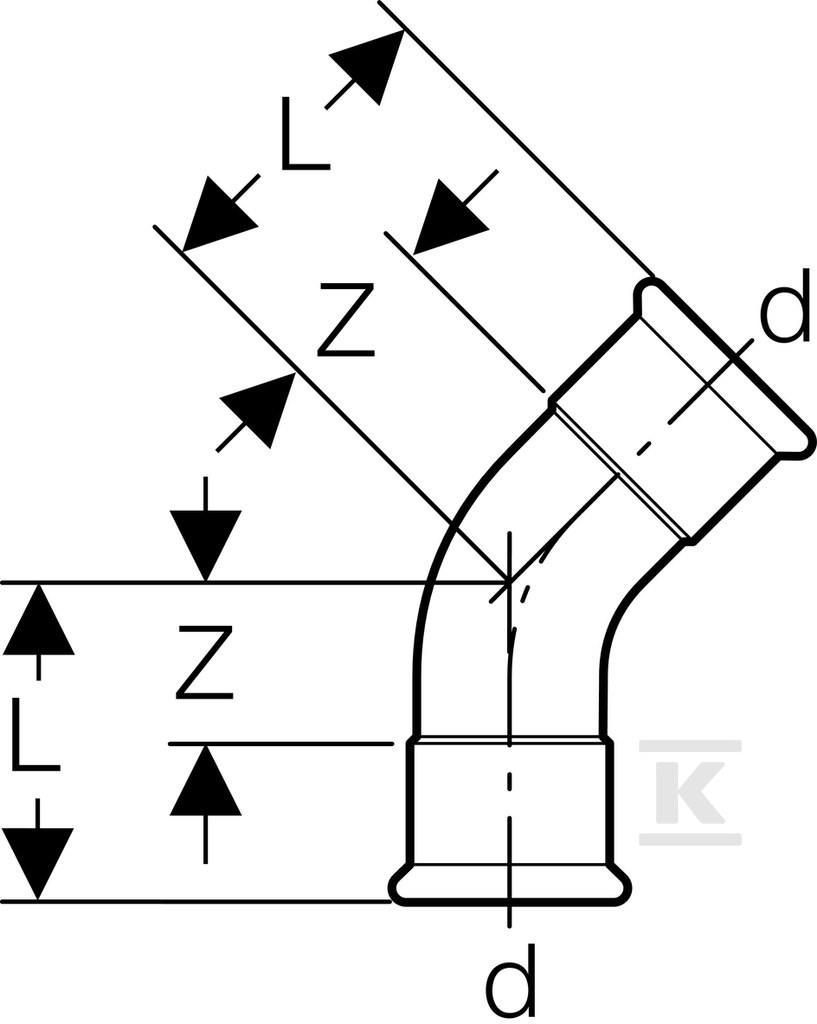

Kolano Geberit Mapress Edelstahl: 45°, d=42mm 32607

Kolano do instalacji rurowych w systemie Geberit Mapress

Kolano Geberit Mapress Edelstahl o kącie 45° i średnicy nominalnej DN 40 pozwala na precyzyjne wykonanie załamania trasy rurociągu w instalacjach sanitarnych, grzewczych i przemysłowych. Dzięki zastosowaniu techniki połączeń prasowanych eliminuje konieczność spawania czy lutowania - wystarczy wsunąć rurę w mufę zaciskową i wykonać prasowanie szczękami z profilem M. Produkt jest elementem systemu rurociągowego ze stali nierdzewnej 316 (1.4401), który cieszy się uznaniem zarówno wśród instalatorów, jak i projektantów instalacji.

Materiał i wykonanie połączeń

Korpus kolana wykonano ze stali chromowo-niklowo-molibdenowej 1.4401 zgodnej z normą DIN EN 10088 - gatunku szeroko stosowanego w aplikacjach wymagających odporności korozyjnej i wytrzymałości mechanicznej. Grubość ścianki przy obu mufach wynosi 1,5 mm, co zapewnia stabilność połączenia przy ciśnieniu roboczym do 16 barów w temperaturze 20°C. Długość całkowita połączenia to 51 mm, a część robocza mufy 21 mm - wymiary te odpowiadają standardowym rurom systemowym Geberit Mapress o średnicy zewnętrznej 42 mm. Powierzchnia połączeń pozostaje w stanie surowym, bez dodatkowej obróbki antykorozyjnej na zewnątrz - wewnętrzna odporność stali 316 wystarcza do pracy w typowych mediach.

W zestawie znajduje się czarna uszczelka CIIR osadzona fabrycznie w mufie zaciskowej. Uszczelka ta jest odporna na działanie wielu mediów przemysłowych i sanitarnych, co rozszerza zakres możliwych zastosowań kolana.

Technika prasowania i wskaznik szczelności

System Geberit Mapress opiera się na połączeniach prasowanych - rura jest wciskana w mufę wyposażoną w uszczelkę CIIR, a następnie oba elementy są trwale zaciskane szczękami prasowniczymi o profilu M. Po wykonaniu prasowania powstaje szczelne i wytrzymałe połączenie mechaniczne.

Istotną cechą systemu jest wskaznik prasowania (press indicator) - przed wykonaniem połączenia szczeliwo jest widoczne jako czarny pierścień uszczelniający między rurą a mufą. Dopiero prawidłowo wykonane prasowanie trwale dociska uszczelkę i gwarantuje szczelność instalacji.

Zakres zastosowań

Kolano DN 40/42 mm sprawdza się w różnorodnych instalacjach:

• Woda pitna - zimna i ciepła woda użytkowa spełniająca wymagania sanitarne.
• Czynniki grzewcze i chłodnicze - woda do centralnego ogrzewania oraz układów chłodzenia, zarówno bez dodatku środków przeciwzamarzających, jak i z ich obecnością.
• Ciepło sieciowe - temperatura pracy do 120°C.
• Para nasycona - do 120°C.
• Wody przemysłowe i procesowe, wody uzdatnione, wody opadowe o pH >6,0 oraz ścieki szare i czarne o pH >6,0.
• Woda przeciwpożarowa - instalacje tryskaczowe i sieci gaśnicze mokre.
• Sprężone powietrze - czystość klasy olejowej 0-3.
• Gazy obojętne (np. azot), gazy przemysłowe (np. acetylen), gazy osłonowe do spawania.
• Próżnia.
• Chemikalia i ciecze techniczne.

System znajduje zastosowanie w technice budowlanej, przemyśle oraz okrętownictwie.

Parametry pracy i warunki użytkowania

Maksymalne ciśnienie robocze przy temperaturze pokojowej wynosi 16 barów. Wartość ta maleje wraz ze wzrostem temperatury medium - przy projektowaniu instalacji parowych lub ciepła sieciowego należy uwzględnić dane z tablic ciśnień dopuszczalnych dla stali nierdzewnej.

Kolano nie posiada odpowietrznika ani zaworu spustowego - jest to element trasy rurowej służący wyłącznie do zmiany kierunku prowadzenia rurociągu o kąt 45°. Powierzchnia połączeń pozostaje surowa; producent nie zaleca dodatkowej obróbki antykorozyjnej na styku mufa-rura przy standardowych aplikacjach sanitarnych i grzewczych.

Dla prawidłowego montażu wymagane są szczęki prasownicze z profilem M kompatybilnym z systemem Geberit Mapress Edelstahl oraz odpowiednia prasa akumulatorowa lub elektryczna.
