Kolano Geberit Mapress Edelstahl: 90°, d=22mm 30104

Kolano do systemów ciśnieniowych ze stali nierdzewnej

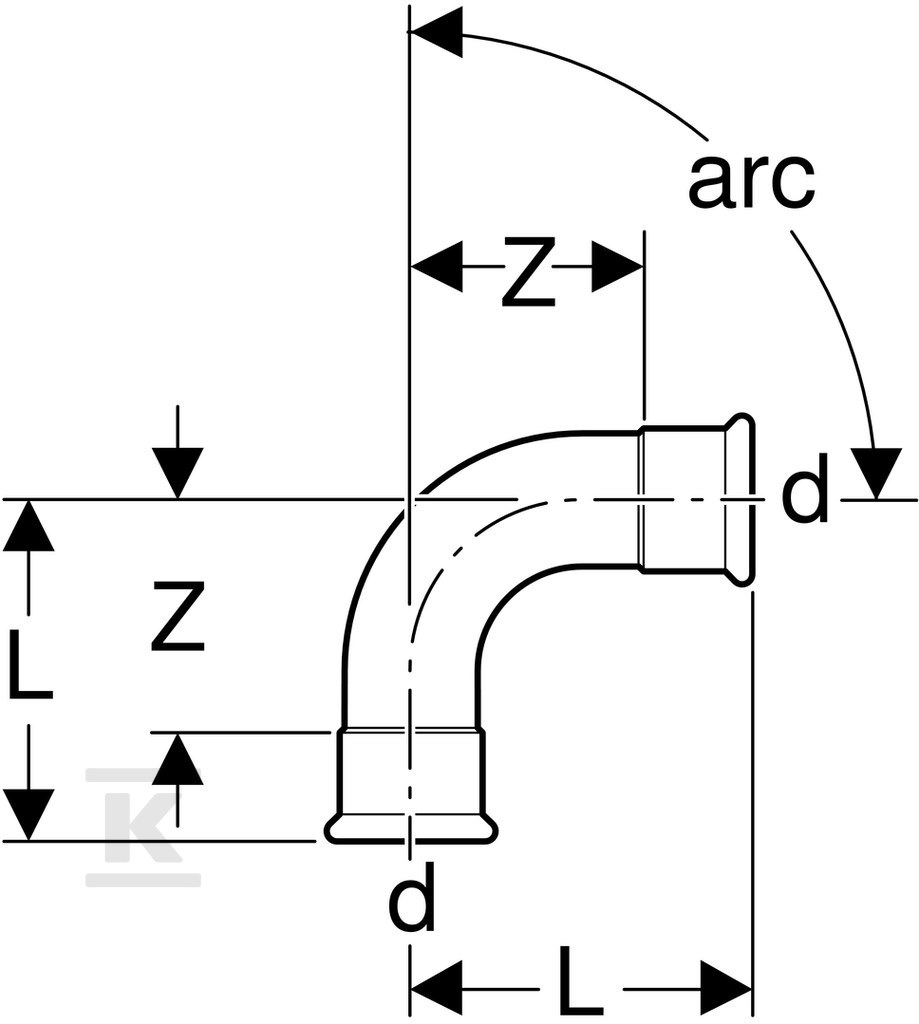

Kolano Geberit Mapress o kącie 90° i średnicy nominalnej DN 20 (22 mm) to element złączny przeznaczony do tworzenia zmian kierunku w instalacjach rurowych wykonywanych w technologii połączeń prasowanych. Wykonane ze stali nierdzewnej CrNiMo w gatunku 1.4401 (DIN EN 10088), co odpowiada europejskiej klasie stal nierdzewna 316. Grubość ścianki na obu końcach wynosi 1,2 mm, a długość robocza każdego połączenia to 40 mm - wymiary dobrane tak, by zapewnić stabilne osadzenie w mufach prasowanych i komfortowy montaż nawet w ograniczonych przestrzeniach.

Konstrukcja i technologia połączenia

Oba końce kolana stanowią mufy prasowane o profilu M - zgodne ze szczękami zaciskowymi systemu Geberit Mapress. Powierzchnia połączeń pozostaje w stanie surowym (nieobrobiona), co jest standardowym rozwiązaniem dla tego typu kształtek - eliminuje to ryzyko uszkodzenia powłoki przed zaciśnięciem i zapewnia czystą powierzchnię stykową dla uszczelki.

Kolano wyposażono w czarny uszczelniacz CIIR osadzony fabrycznie w mufie. Materiał CIIR (kauczuk chlorobutadienowy) dobrze znosi kontakt z wodą pitną oraz większością mediów stosowanych w instalacjach grzewczych i przemysłowych. Dodatkowo mufa posiada transparentny kołpak ochronny, który zabezpiecza uszczelkę i wnętrze kształtki przed zabrudzeniem na etapie transportu i składowania przed montażem.

Istotnym elementem konstrukcyjnym jest wskaźnik prasowania (press indicator) - niewielki występ lub szczelina widoczna na mufie przed wykonaniem połączenia. Informuje on jednoznacznie, czy zacisk został wykonany poprawnie. W przypadku kolan Mapress obowiązuje zasada „unverpresst undicht" - czyli nieszczelność przed zaciśnięciem. Oznacza to tyle, że nieprawidłowo lub w ogóle nie wykonane połączenie prasowane pozostaje nieszczelne, co eliminuje ryzyko ukrytego błędu montażowego.

Maksymalne ciśnienie robocze przy temperaturze 20°C wynosi 16 bar, co pozwala na stosowanie kolana zarówno w instalacjach domowych, jak i przemysłowych czy okrętowych.

Zakres zastosowań i kompatybilność mediowa

Kolano Geberit Mapress DN 20 d=22 mm jest elementem systemowym o bardzo szerokim spektrum dopuszczalnych mediów. Producent deklaruje przydatność do:

Kategoria	Przykłady mediów
Woda pitna	Zimna i ciepła
Instalacje grzewcze	Woda grzewcza z i bez inhibitorów mrozoodpornych
Ciepło sieciowe	Do 120 °C
Para wodna	Nasycona do 120 °C
Woda przemysłowa	Procesowa, uzdatniona
Wody opadowe i ściekowe	pH > 6,0
Systemy przeciwpożarowe	Sprinkler (mokre), tryskacze
Sprężone powietrze	Klasa czystości olejowej 0-3
Gazy techniczne	Obojętne (azot), przemysłowe (acetylenu), osłonowe spawalnicze
Chemikalia i ciecze techniczne	Dobór uzależniony od konkretnego medium

Zakres obejmuje również podciśnienie oraz instalacje okrętowe i przemysłowe - dlatego kształtka ta sprawdza się nie tylko w typowych instalacjach sanitarnych budynków mieszkalnych i użyteczności publicznej, lecz także w halach produkcyjnych, kotłowniach przemysłowych oraz na jednostkach pływających.

Zalety systemu Geberit Mapress

Połączenie prasowane eliminuje konieczność spawania ani lutowania - montaż polega na nasunięciu rury na kształtkę i zaciśnięciu mufy za pomocą szczęk pasujących do profilu M. Technologia ta:

• Przyspiesza instalację - brak czasochłonnych prac ogniowych,
• Zwiększa bezpieczeństwo - brak otwartego ognia przy pracach wykonywanych w pobliżu innych materiałów,
• Gwarantuje szczelność - trwałe połączenie mechaniczne bez ryzyka nieszczelności przy prawidłowo wykonanym zacisku,
• Umożliwia kontrolę - press indicator daje pewność poprawnego wykonania połączenia jeszcze przed uruchomieniem instalacji.

Stal nierdzewna gatunku 1.4401 zapewnia odporność na korozję wewnętrzną i zewnętrzną przez cały okres eksploatacji instalacji. Wysoka wytrzymałość na rozciąganie przekłada się na trwałość połączenia nawet przy obciążeniach mechanicznych występujących podczas pracy systemu.
