Kolano Geberit Mapress Edelstahl: 90°, d=35mm 31106

Precyzyjne kolano 90° do instalacji sanitarnych

Kolano Geberit Mapress wykonane ze stali nierdzewnej 316 (gatunek 1.4401 według DIN EN 10088) służy do zmiany kierunku przewodu rurowego pod kątem prostym w instalacjach wykorzystujących system zaciskowy Mapress. Średnica zewnętrzna 35 mm odpowiada nominalnej wielkości DN 32, co czyni je kompatybilnym ze standardowymi rurami tego systemu.

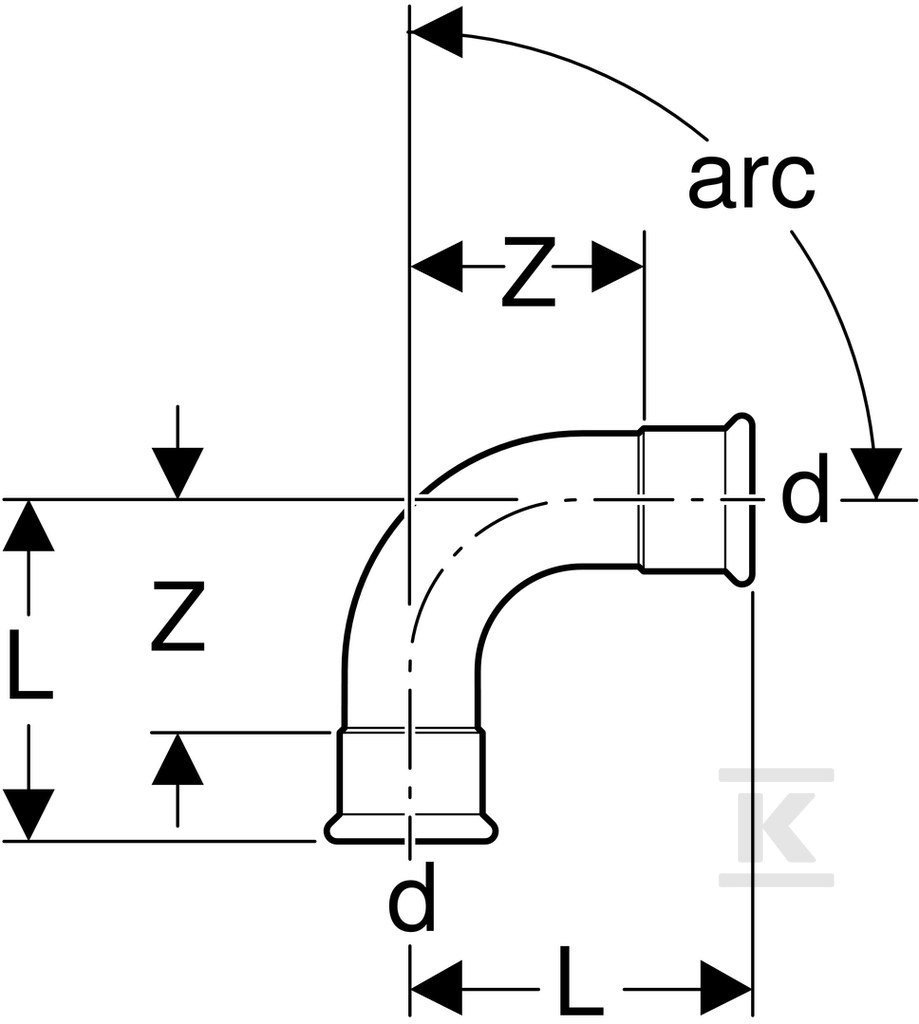

Obustronne połączenia typu mufa zaciskowa (pressmuffe) z konturem M umożliwiają szybki montaż metodą prasowania - bez spawania ani lutowania. Każde połączenie ma długość całkowitą 68 mm oraz długość roboczą 42 mm, co zapewnia stabilny osad w przewodzie. Grubość ściany na obu końcach wynosi 1,5 mm.

Konstrukcja i charakterystyka techniczna

Korpus kolana wykonano ze stali nierdzewnej CrNiMo, odpornej na korozję w warunkach wilgotności typowych dla instalacji sanitarnych. Uszczelka wykonana z kauczuku chlorobutadienowego (CIIR) - w kolorze czarnym - jest fabrycznie zamontowana i zapewnia szczelność połączenia po prawidłowym zaciśnięciu.

Element wyposażony jest w pressindikator - charakterystyczny występ na mufie informujący o prawidłowym wykonaniu połączenia. Dopóki zacisk nie zostanie wykonany, połączenie pozostaje nieszczelne - to celowe rozwiązanie wymuszające kontrolę jakości montażu na każdym etapie.

Maksymalne ciśnienie robocze przy temperaturze 20°C wynosi 16 bar. Parametr ten pozwala na stosowanie kolana zarówno w instalacjach domowych, jak i przemysłowych średniej skali.

Zakres zastosowań

Kolano sprawdza się w szerokim spektrum mediów:

• woda pitna - zimna i gorąca,
• woda do chłodzenia oraz centralnego ogrzewania (także z dodatkiem środków przeciwzamarzających),
• woda sieci ciepłowniczych do 120°C,
• para nasycona do 120°C,
• wody procesowe i uzdatnione,
• woda deszczowa oraz ścieki bytowe o pH powyżej 6,0,
• instalacje tryskaczowe i przeciwpożarowe (mgła wodna),
• sprężone powietrze (klasa czystości olejowej 0-3),
• gazy obojętne (np. azot), gazy przemysłowe - acetylen, gazy osłonowe do spawania,
• chemikalia i media techniczne.

System Geberit Mapress Edelstahl znajduje zastosowanie w budownictwie mieszkaniowym, obiektach przemysłowych oraz okrętownictwie. Dzięki wysokiej wytrzymałości na rozciąganie element utrzymuje ciągłość konstrukcyjną nawet przy obciążeniach mechanicznych.

Montaż i użytkowanie

Do prawidłowego wykonania połączenia wymagane są szczęki zaciskowe z profilem M - standardowo stosowane w systemie Mapress. Transparentny kołpak ochronny na mufie chroni uszczelkę przed zabrudzeniem podczas transportu i składowania przed montażem.

Kolano dostarczane jest fabrycznie zaślepione, co eliminuje ryzyko przedostania się zanieczyszczeń do wnętrza przed instalacją. Powierzchnia elementów pozostaje surowa (bez dodatkowej obróbki), co jest standardem dla tego typu armatury systemowej - ewentualną ochronę antykorozyjną lub izolację termiczną stosuje się później na całości instalacji.

Produkt jest częścią zamkniętego systemu - wymaga stosowania rur i kształtek Geberit Mapress o tym samym konturze M oraz średnicy nominalnej DN 32 / o35 mm dla zachowania pełnej szczelności i parametrów ciśnieniowych.
