Kolano bose Geberit Mapress Edelstahl: 90°, d=15mm 30402

Precyzyjne kształtowanie trasy rurociągu w instalacjach sanitarnych i przemysłowych

Kolano bose Geberit Mapress Edelstahl o kącie 90° i średnicy nominalnej DN 12 stanowi podstawowy element do precyzyjnego kształtowania trasy rurociągu w profesjonalnych instalacjach. Dzięki obustronnym końcówkom wciskowym (bose) wymaga zaciśnięcia przy użyciu szczęk zaciskowych z profilem M - co zapewnia trwałe i szczelne połączenie bez konieczności spawania ani gwintowania.

Materiał CrNiMo stal nierdzewna (1.4401 / DIN EN 10088) gwarantuje odporność korozyjną oraz wysoką wytrzymałość na rozciąganie. Ścianka o grubości 1 mm przy zewnętrznej średnicy rury 15 mm pozwala na ciśnienie robocze do 16 barów w temperaturze 20°C - wystarczająco dla większości instalacji wodnych i grzewczych w budynkach mieszkalnych oraz obiektach przemysłowych.

Zastosowanie i kompatybilność systemu

Produkt należy do systemu Geberit Mapress przeznaczonego do różnych typów instalacji:

• Sanitarne - woda pitna i użytkowa,
• Grzewcze - centralne ogrzewanie,
• Gazowe - instalacje z gazami ziemnymi (NG) oraz gazami płynnymi (LPG).

Kolano współpracuje z rurami systemowymi Mapress o tej samej średnicy nominalnej DN 12. Profile M szczęk zaciskowych umożliwiają szybki i pewien montaż - przed zaciśnięciem połączenie pozostaje nieszczelne (cecha charakterystyczna całej linii Mapress), co sygnalizuje konieczność wykonania operacji prasowania.

Konstrukcja i wymiary montażowe

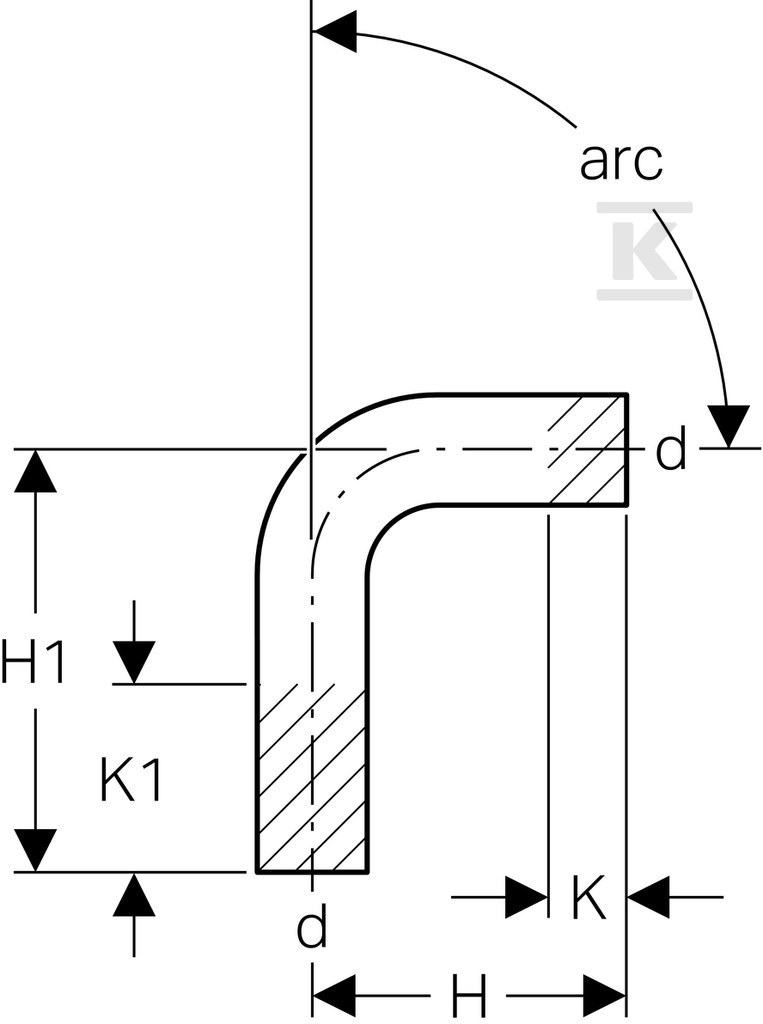

Dla numeru katalogowego 30402 (d=15 mm) katalog producenta podaje następujące wymiary:

Wymiar	Wartość
H	70 mm
H1	120 mm
K	22 mm
K1	72 mm

Długość robocza każdej końcówki wynosi 59 mm, a całkowita długość połączenia 129 mm. Taka geometria zapewnia odpowiednią powierzchnię styku przy prasowaniu oraz stabilne osadzenie w przewodzie.

Właściwości materiałowe i bezpieczeństwo pożarowe

Stal nierdzewna CrNiMoMo klasyfikowana jest jako niepalna - klasa A1 wg DIN 4102-1. Współczynnik rozszerzalności cieplnej na poziomie 0,016 mm/(m·K) oraz przewodność cieplna 15 W/(m·K) pozwalają przewidywać zachowanie się elementu w warunkach zmiennych temperatur bez ryzyka odkształceń czy przecieków.

Powierzchnia w stanie surowym nie wymaga dodatkowej obróbki antykorozyjnej - naturalna warstwa pasywna stali chromowo-niklowo-molibdenowej wystarcza do ochrony w standardowych warunkach eksploatacyjnych instalacji wodnych i gazowych.
