Kolano bose Geberit Mapress Edelstahl: 90°, d=18mm 30403

Kolano wciskane ze stali nierdzewnej do instalacji sanitarnych i grzewczych

Kolano bose (z końcówkami wciskowymi) Geberit Mapress o kącie 90° wykonane ze stali nierdzewnej CrNiMo w gatunku 1.4401 (DIN EN 10088) to element systemu rur i kształtek wciskanych tej szwajcarskiej marki. Średnica zewnętrzna 18 mm i nominalna DN 15 odpowiadają najpopularniejszym rozmiarom stosowanym w domowych i przemysłowych instalacjach wodnych.

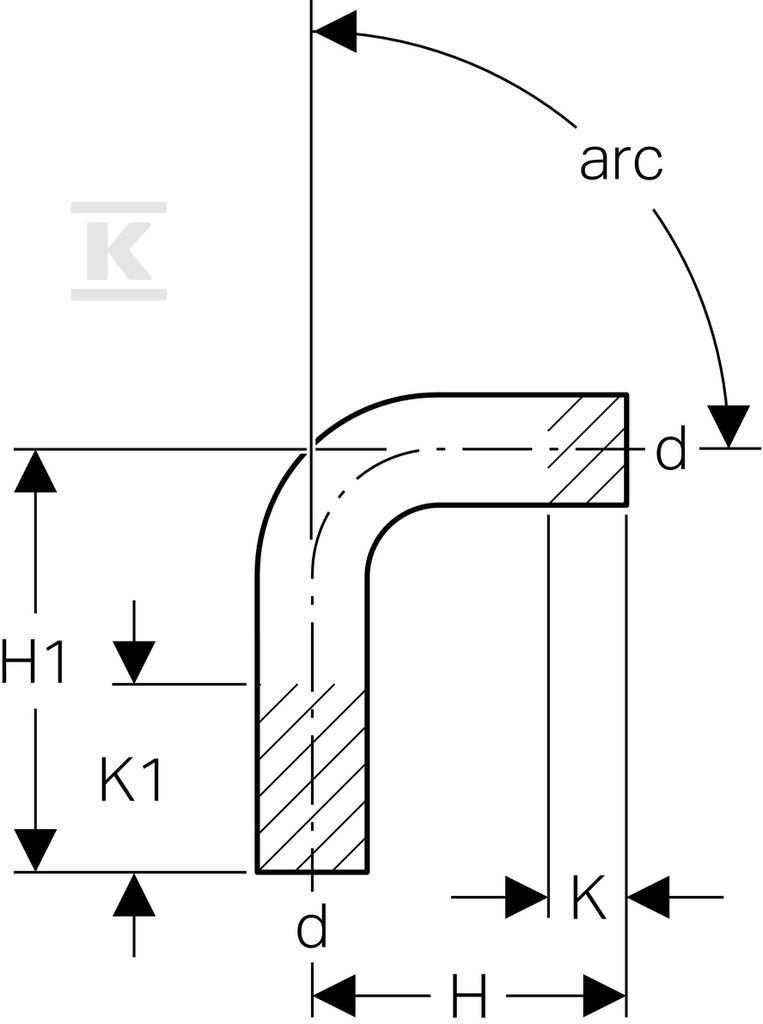

Grubość ścianki na obu końcówkach wynosi 1 mm, co zapewnia odpowiednią sztywność przy zachowaniu niskiej masy całego elementu. Długość robocza połączenia pierwszego to 133 mm, natomiast drugiego - 61 mm. Wymiary zabudowy dla tego kolana wynoszą: H = 70 mm, H1 = 120 mm, K = 17 mm, K1 = 67 mm.

Materiał i odporność korozyjna

Stal nierdzewna 316 (CrNiMo) wyróżnia się podwyższoną odpornością na korozję w porównaniu ze standardowymi gatunkami stali nierdzewnej - zawarty w składzie molibden poprawia wytrzymałość w środowiskach chlorkowych i kwaśnych. Element należy do klasy palności A1 według DIN 4102-1, co oznacza całkowitą niepalność - istotna cecha przy instalacjach gazowych i projektowaniu przeciwpożarowym.

Zastosowanie stali wysokowytrzymałej na rozciąganie przekłada się na trwałość połączeń nawet przy obciążeniach mechanicznych występujących podczas eksploatacji instalacji.

Zastosowania i kompatybilność systemu

Kolano przeznaczone jest do trzech głównych grup zastosowań:

• instalacje sanitarne (woda zimna i ciepła),
• instalacje grzewcze,
• instalacje gazowe - zarówno gaz ziemny (NG), jak i płynne gazy LPG.

System Geberit Mapress wymaga zaciskania szczękami z profilem M - tym samym profilem oznaczono obie końcówki tego kolana. Brak uszczelek w zestawie oznacza, że element jest dostarczany jako kolano bose (bez uszczelki), co pozwala instalatorowi samodzielnie dobrać odpowiedni pierścień uszczelniający CIIR (czarny) do rodzaju medium - osobno dla wody, gazu czy instalacji przemysłowych.

Maksymalne ciśnienie robocze przy temperaturze 20°C wynosi 16 bar, co pokrywa typowe wymagania dla instalacji domowych i komercyjnych średniej wielkości.

Charakterystyka połączeń wciskanych

Kształtki wciskane Geberit Mapress mają wbudowany wskaźnik zacisku - podczas montażu niezaciśnięte połączenie pozostaje nieszczelne, co sygnalizuje konieczność dociśnięcia szczęką. Ta cecha eliminuje ryzyko pomyłki i pozwala zweryfikować poprawność wykonania jeszcze przed uruchomieniem instalacji.

Powierzchnia obu końcówek pozostaje w stanie surowym - bez dodatkowej obróbki ani powłok ochronnych. Taka forma przygotowania zapewnia optymalną geometrię połączenia wciskanego i ułatwia ewentualną inspekcję przed montażem.

Brak zaślepki, zaworu spustowego czy odpowietrznika sprawia, że kolano pełni wyłącznie funkcję zmiany kierunku trasy rurociągu o kąt prosty - bez dodatkowych udogodnień konstrukcyjnych.
