Kolano bose Geberit Mapress Edelstahl: 90°, d=22mm 30404

Precyzyjne kolano bose do instalacji sanitarnych i przemysłowych

Kolano bose Geberit Mapress o kącie 90° i średnicy 22 mm (DN 20) to element systemu rurnego wykonany ze stali nierdzewnej CrNiMo wg normy DIN EN 10088. Produkt oznaczony numerem katalogowym 30404 służy do realizacji precyzyjnych zmian kierunku prowadzenia przewodów w instalacjach sanitarnych, grzewczych oraz gazowych - zarówno z gazami ziemnymi (NG), jak i skroplonymi (LPG).

Materiał i odporność korozyjna

Element wykonano z wysokostopowej stali nierdzewnej CrNiMo (gatunek 1.4401), znanego również jako stal nierdzewna 316. Charakteryzuje się ona podwyższoną odpornością na korozję wżerową i szczelinową, co jest istotne w instalacjach narażonych na wilgoć oraz zmienne warunki atmosferyczne. Materiał spełnia klasę palności A1 wg DIN 4102-1, co oznacza całkowitą niepalność - istotne przy zastosowaniach przemysłowych i instalacjach gazowych.

Współczynnik rozszerzalności cieplnej na poziomie 0,016 mm/(m·K) oraz przewodność cieplna 15 W/(m·K) pozwalają przewidzieć zachowanie elementu przy zmianach temperatury medium roboczego.

Zastosowania i kompatybilność systemu

Kolano przeznaczone jest do połączeń wciskanych z obu stron - każde połączenie ma średnicę zewnętrzną 22 mm, grubość ścianki 1,2 mm oraz długość roboczą 142 mm od strony pierwszej i 70 mm od strony drugiej. Profil M umożliwia montaż szczękami zaciskowymi systemu Geberit Mapress.

Zakres ciśnienia roboczego sięga 16 barów przy temperaturze 20°C, co pozwala na szerokie zastosowanie w instalacjach domowych i przemysłowych średniego ciśnienia. Produkt nie posiada uszczelek w zestawie - do połączenia wymagane są dedykowane pierścienie uszczelniające CIIR stosowane w systemie Mapress.

Parametry geometryczne i użytkowe

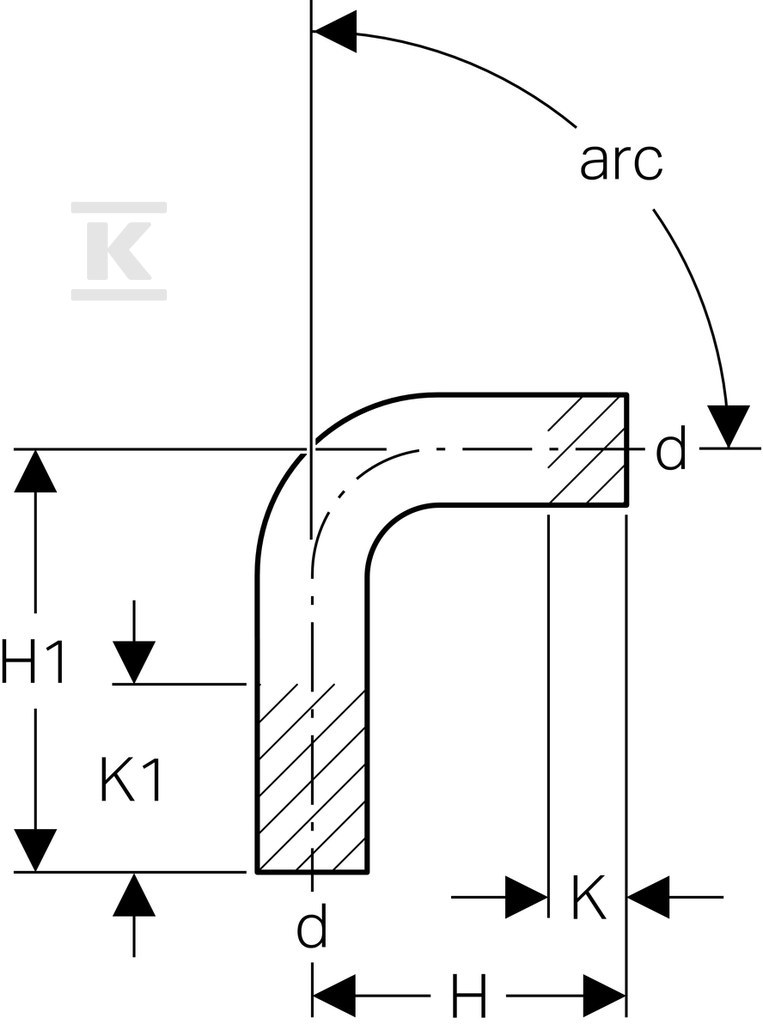

Wymiary gabarytowe kolana dla średnicy nominalnej DN 20 wynoszą:

Parametr	Wartość
Wysokość całkowita H	7 cm
Wysokość H1	12 cm
Króciec K	0 cm
Króciec K1	5 cm

Wartość K = 0 oznacza brak dodatkowego króćca do skrócenia od strony jednej - konstrukcja jest zoptymalizowana pod kątem oszczędności miejsca tam, gdzie wymiary są krytyczne. Chropowatość powierzchni wewnętrznej na poziomie 1,5 µm minimalizuje opory przepływu medium przez kolano.

Stal CrNiMo zapewnia wysoką wytrzymałość na rozciąganie - element nadaje się do pracy pod ciśnieniem bez ryzyka odkształceń trwałych w typowych warunkach eksploatacyjnych instalacji wodnych i gazowych.
