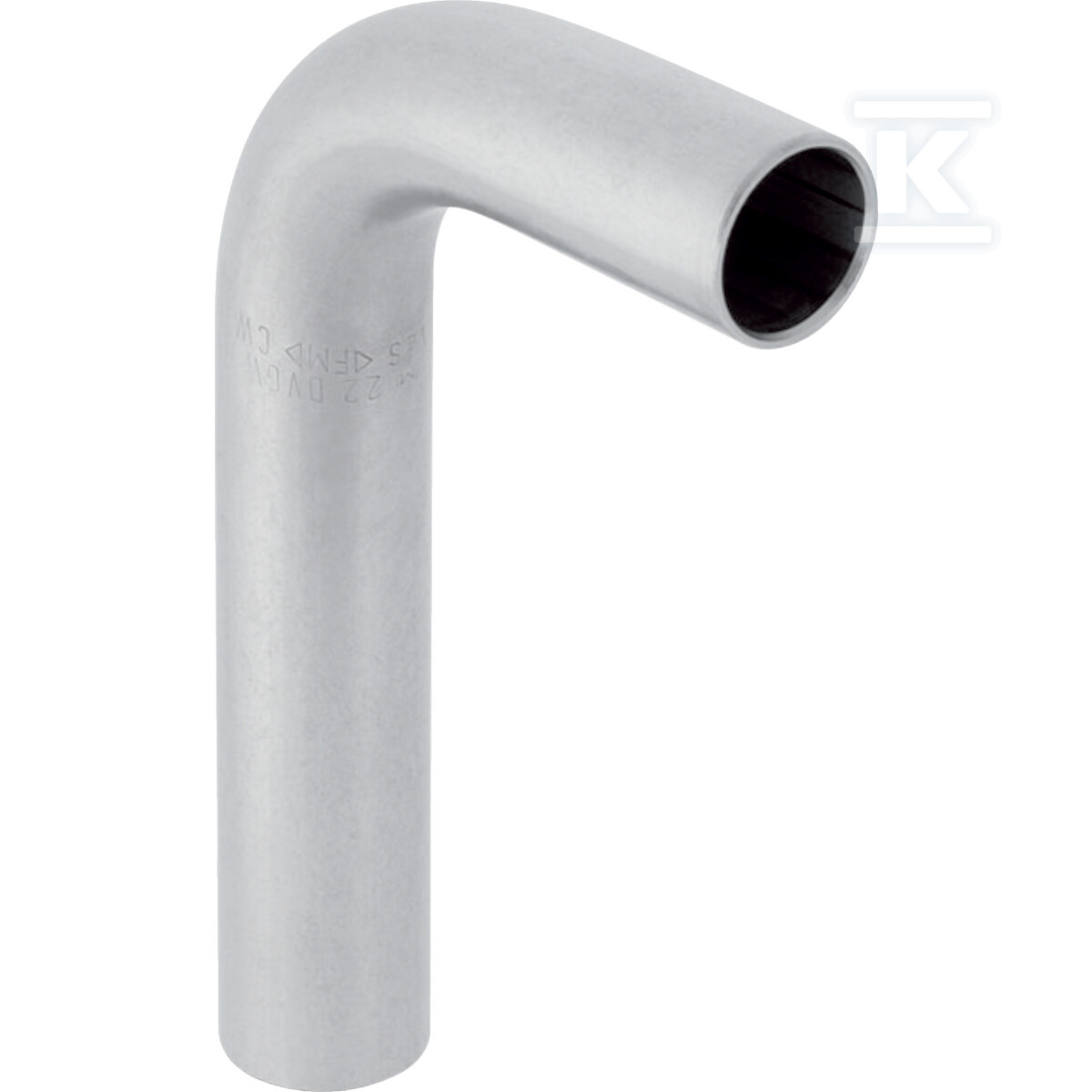

Kolano bose Geberit Mapress Edelstahl: 90°, d=54mm 30408

Kolano wciskowe ze stali nierdzewnej do instalacji sanitarnych

Element ten należy do systemu Geberit Mapress Edelstahl - jednej z najpopularniejszych serii złączek press-fitting na rynku europejskim. Kolano o kącie 90° służy do zmiany kierunku trasy rurociągu w instalacjach wodnych, grzewczych i przemysłowych. Wersja bose (bez końcówki uszczelniającej) pozwala na samodzielne dobranie pierścienia uszczelniającego - np. EPDM do wody pitnej lub FKM do mediów agresywnych chemicznie.

Średnica nominalna DN 50 przy zewnętrznym wymiarze rury 54 mm to standardowy rozmiar stosowany w średnich instalacjach budowlanych - wystarczający dla pionów wodnych czy rozdzielaczy centralnego ogrzewania.

Konstrukcja i materiały

Korpus wykonano ze stali nierdzewnej gatunku 316 (1.4401) - austenitycznego stopu z dodatkiem molibdenu, który podnosi odporność na korozję wżerową w porównaniu ze standardową stalą 304. Dzięki temu element sprawdza się nie tylko w typowych instalacjach wodnych, ale też tam, gdzie medium ma podwyższone zasolenie lub temperaturę.

Grubość ścianki na obu końcówkach wynosi 1,5 mm - typowa dla systemów Mapress w tym zakresie średnic. Oba przyłącza mają formę końcówek wciskowych (press) z profilem szczękowym M, co oznacza kompatybilność z powszechnie dostępnymi narzędziami prasowymi Geberit oraz większością standardowych szczęk na rynku.

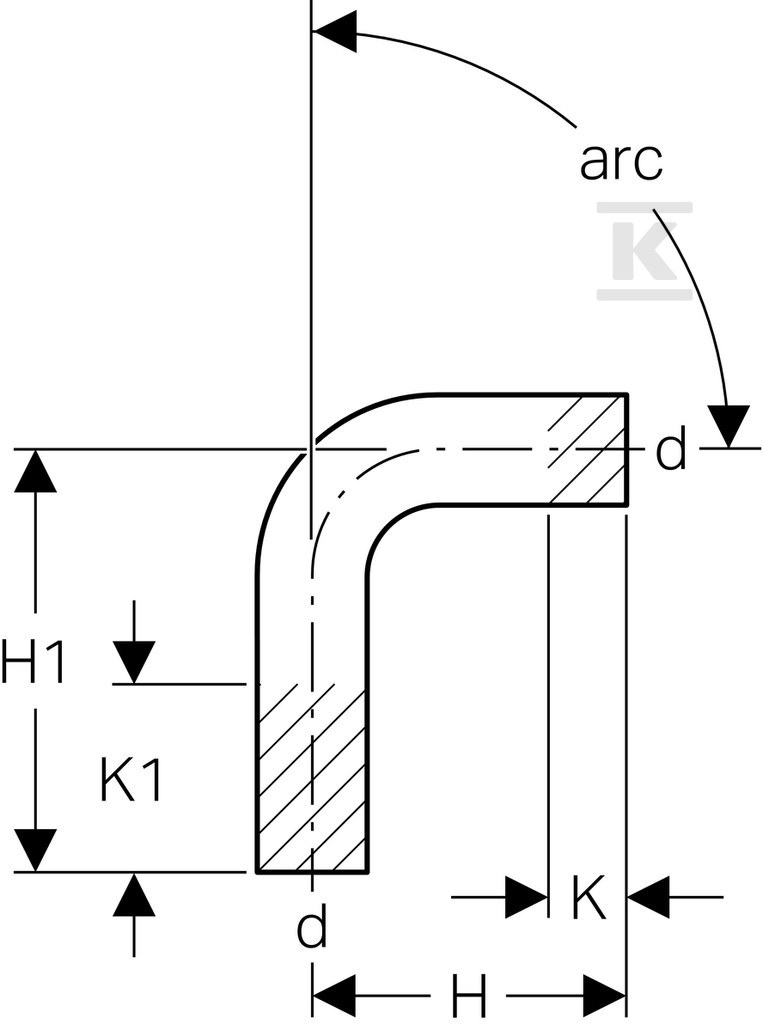

Długość robocza połączenia dolnego to 205 mm, górnego - 111 mm. Ta asymetria wynika z konstrukcji kształtki i ma znaczenie przy projektowaniu trasy rurociągu, szczególnie gdy liczysz wymiary pod kątem kompensacji termicznej.

Powierzchnia pozostaje w stanie surowym - bez dodatkowej powłoki malowanej ani galwanizowanej. Dla stali 316 to wystarczające zabezpieczenie w standardowych warunkach eksploatacyjnych.

Parametry pracy i przeznaczenie

Maksymalne ciśnienie robocze przy temperaturze 20°C to 16 bar - wystarczający margines dla większości instalacji domowych i komercyjnych (standard projektowy to zwykle PN10 lub PN16). Producent deklaruje również wysoką wytrzymałość na rozciąganie, co jest istotne przy połączeniach wykonywanych metodą press - same złączki przejmują obciążenia osiowe, więc jakość spoiny ma znaczenie przy ewentualnych naprężeniach montażowych.

Element jest oznaczony jako rura systemowa, co potwierdza jego przynależność do certyfikowanego systemu GEBERIT - zachowując pełną gwarancję producenta na całość połączenia.

Brak fabrycznie zamontowanych uszczelek daje elastyczność doboru materiału uszczelniającego pod kątem medium:

Medium	Materiał uszczelki
Woda pitna	EPDM
Olej opałowy	FKM
Sprężone powietrze	FKM
Roztwory glikolowe	EPDM

Zastosowanie i kompatybilność

Kolano znajdzie zastosowanie wszędzie tam, gdzie instalacja wymaga ostrego skrętu trasy rurociągu - przy pionach wodnych, przyłączach armatury, przejściach przez stropy czy ściany działowe. Wersja bose daje instalatorowi swobodę dopasowania uszczelnienia do specyfiki medium, co jest kluczowe np. w kotłowniach czy obiektach przemysłowych.

System Mapress Edelstahl jest szeroko stosowany przez profesjonalnych hydraulików w nowych inwestycjach oraz modernizacjach - głównie ze względu na szybkość montażu (prasowanie zamiast gwintowania czy spawania) oraz powtarzalność połączeń. Jedno kolano może zastąpić tradycyjny zestaw: kolano gwintowane + mufa + redukcja - przy mniejszej liczbie punktów potencjalnych nieszczelności.

Do prawidłowego wykonania połączenia potrzebujesz:

• szczęk prasowych profil M (lub adaptera),
• urządzenia prasowego pasującego do szczęk,
• pierścienia uszczelniającego dobranego do medium,
• rur Systemu GEBERIT Mapress Edelstahl o tej samej średnicy nominalnej DN50/54mm
