Kolano Geberit Mapress Edelstahl z końcówką wsuwaną: 30°, d=108mm 36140

Łuk zaprasowywany 30° DN 100 ze stali nierdzewnej 1.4401 z końcówką wsuwaną

Łuk zaprasowywany 30° z końcówką wsuwaną przeznaczony jest do trwałych połączeń w instalacjach sanitarnych, grzewczych, przemysłowych i okrętowych. Wykonany ze stali chromowo-niklowo-molibdenowej 1.4401 wg EN 10088, czyli stali nierdzewnej 316, zapewnia odporność na korozję w środowiskach agresywnych i zachowuje stabilność przy podwyższonych temperaturach. Jedna strona elementu to końcówka wciskowa, druga to mufa zaciskowa z profilem M, co pozwala na szybkie i pewne połączenie z rurą systemową Mapress Edelstahl po zaprasowaniu.

Konstrukcja i materiały

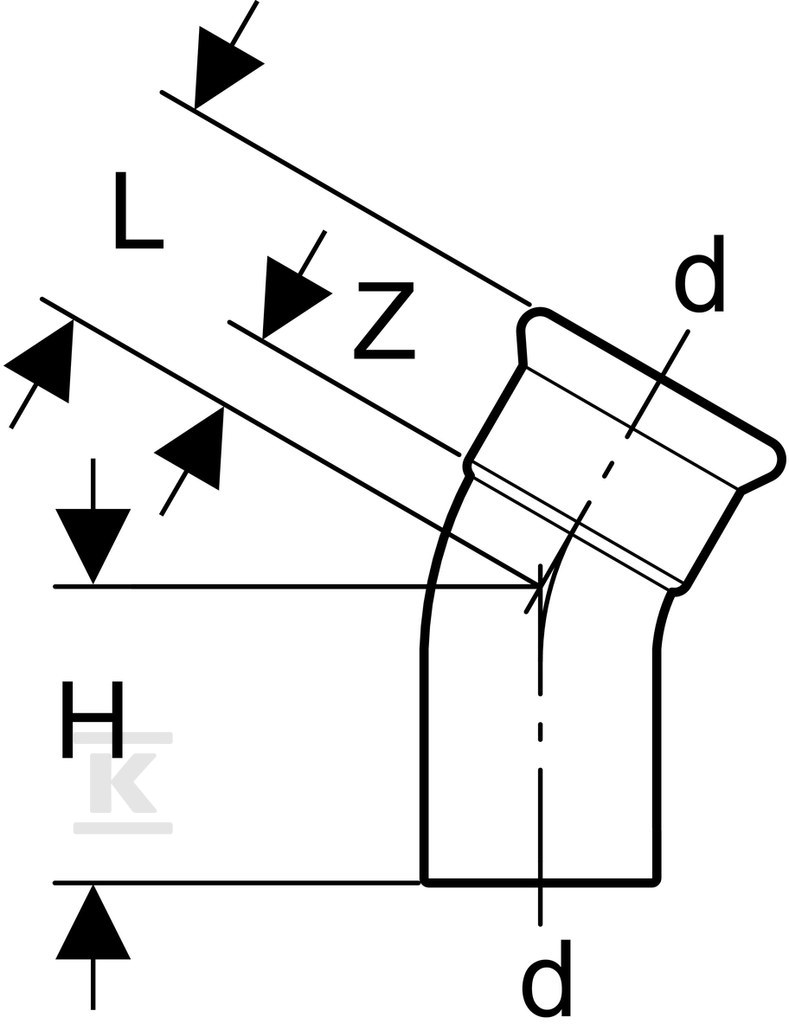

Korpus łuku ma średnicę zewnętrzną rury 108 mm przy średnicy nominalnej DN 100. Grubość ścianki połączenia wynosi 2 mm zarówno po stronie końcówki wciskowej, jak i mufy zaciskowej. Powierzchnia obu połączeń pozostaje w stanie surowym, bez dodatkowego zabezpieczenia powłokowego. Uszczelnienie zapewnia czarna uszczelka z CIIR, a na mufie zaprasowywanej znajduje się przezroczysta zaślepka ochronna. Wskaźnik zaciśnięcia sygnalizuje prawidłowe osadzenie rury przed prasowaniem, a połączenie staje się szczelne dopiero po zaprasowaniu. Element charakteryzuje się wysoką wytrzymałością na rozciąganie i jest przeznaczony jako rura systemowa. Długość połączenia po stronie końcówki wciskowej to 136 mm przy długości roboczej 136 mm, po stronie mufy zaciskowej długość połączenia wynosi 122 mm przy długości roboczej 47 mm.

Zastosowanie i warunki pracy

Łuk sprawdza się w instalacjach z zimną i ciepłą wodą, wodą chłodzącą i grzewczą z dodatkiem lub bez środka zapobiegającego zamarzaniu. Dopuszczalne jest zastosowanie do wody ciepłowniczej do 120 °C oraz do pary nasyconej do 120 °C. Nadaje się do wody produkcyjnej i procesowej, wody uzdatnionej, wody deszczowej o współczynniku pH ? 5,5 oraz ścieków szarych i czarnych o pH ? 5,5. Może być stosowany w instalacjach tryskaczowych mokrych, do chemikaliów i płynów technicznych, do sprężonego powietrza klasy czystości oleju 0-3, do podciśnienia oraz do gazów obojętnych takich jak azot i gazów przemysłowych np. acetylen czy gazy ochronne do spawania. Maksymalne ciśnienie robocze przy 20 °C wynosi 16 bar.

Montaż i kompatybilność systemowa

Połączenie 1 w formie końcówki wciskowej umożliwia wsunięcie rury systemowej o średnicy zewnętrznej 108 mm, natomiast połączenie 2 w formie mufy zaciskowej z profilem M wymaga zaprasowania odpowiednim narzędziem. Dzięki temu uzyskuje się trwałe, szczelne połączenie bez spawania. Stal 1.4401 zapewnia odporność na korozję i jest klasyfikowana jako ogniotrwała klasa A1 wg DIN 4102-1. Element jest przeznaczony do instalacji domowych, przemysłowych i w budownictwie okrętowym, gdzie wymagana jest niezawodność połączenia przy zmiennych warunkach temperaturowych i chemicznych.
