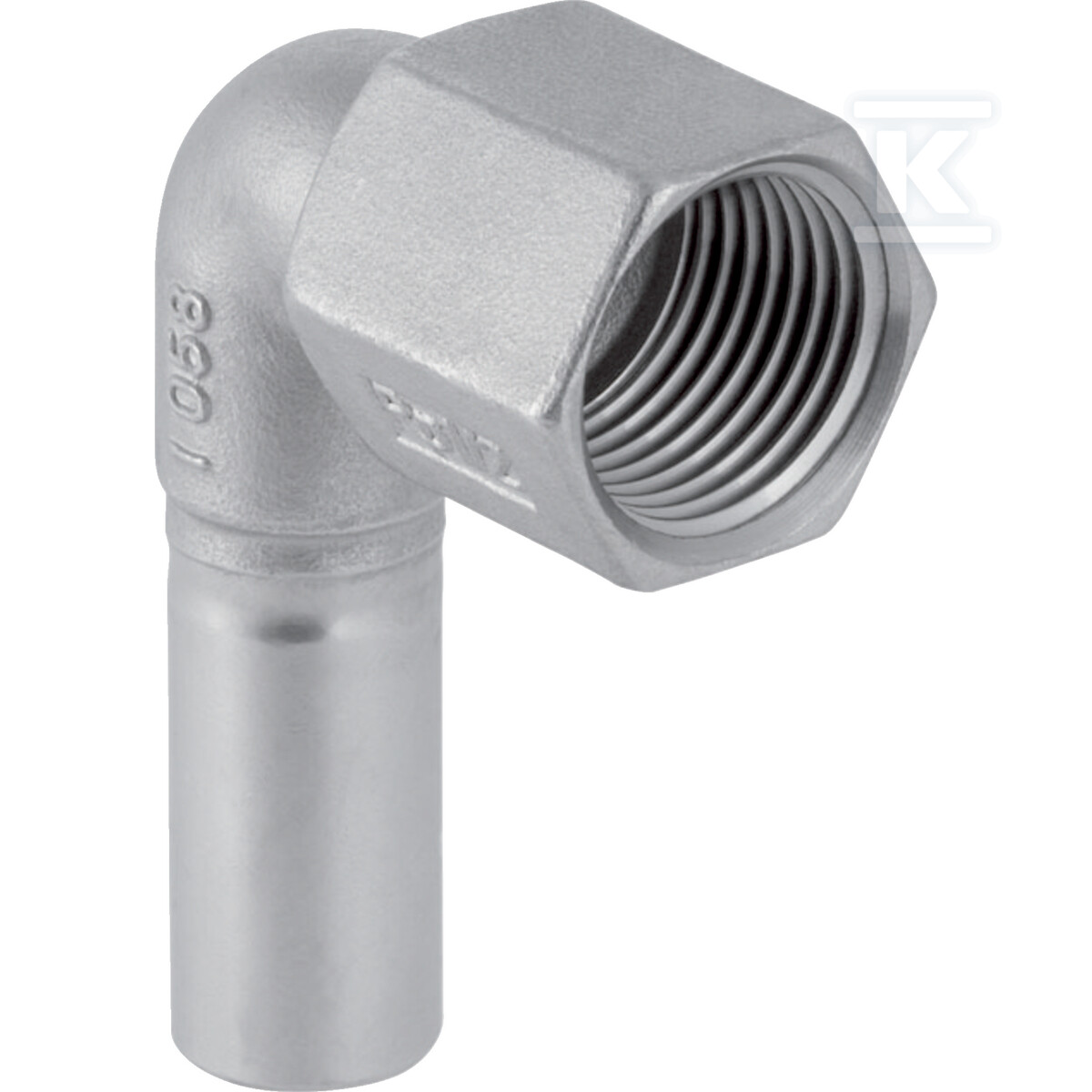

Kolano przejściowe Geberit Mapress Edelstahl 90° z gwintem wewnętrznym i końcówką wsuwaną: d=15mm, Rp=1/2'' 33203

Kolano przejściowe 90° z końcówką wsuwaną i gwintem wewnętrznym do systemu Mapress Edelstahl

Kolano przejściowe 90° łączy prasowe połączenie systemowe Mapress Edelstahl z gwintem wewnętrznym Rp 1/2''. Przewód o średnicy zewnętrznej 15 mm po stronie wciskowej przechodzi na gwint cylindryczny BSPT-Rp zgodny z ISO 7-1 / EN 10226-1. Umożliwia to szybkie przejście z rur stalowych nierdzewnych na armaturę lub elementy gwintowane bez dodatkowych przejściówek. Kąt 90° pozwala na prowadzenie instalacji w ograniczonej przestrzeni, zachowując pełną szczelność połączenia prasowego.

Konstrukcja i materiały

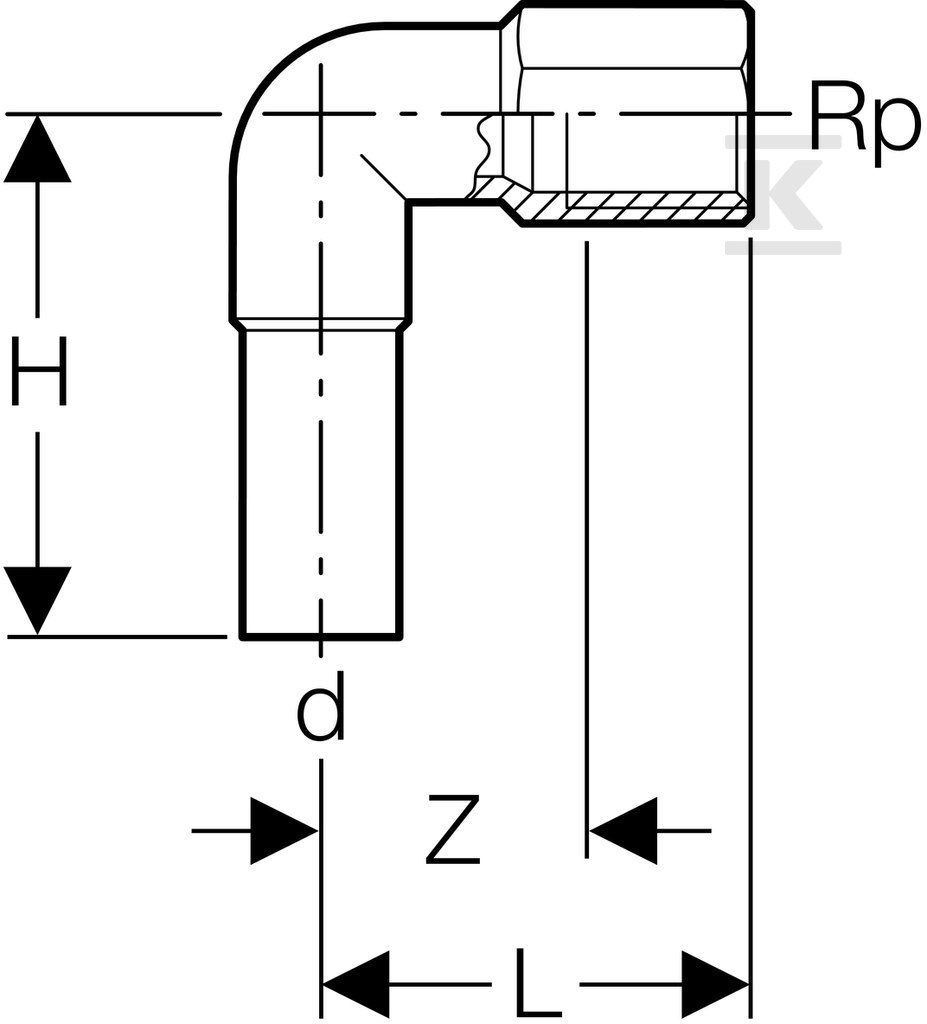

Wykonane jest ze stali nierdzewnej CrNiMo 1.4401, oznaczonej jako stal nierdzewna 316, zgodnie z EN 10088. Powierzchnia połączeń pozostaje w stanie surowym, bez dodatkowej obróbki. Grubość ścianki połączenia wciskowego wynosi 1 mm, a materiał charakteryzuje się wysoką wytrzymałością na rozciąganie. Oba końce mają kod profilu M przeznaczony do szczęk zaciskowych systemu Mapress. Połączenie wciskowe ma długość 53 mm przy długości roboczej 53 mm, natomiast strona gwintowana ma długość 36 mm przy długości roboczej 23 mm. Średnica nominalna połączenia gwintowanego to 1/2 cala, co odpowiada 15 mm, a połączenie prasowe odpowiada DN 12.

Zastosowanie i parametry pracy

Element przeznaczony jest do instalacji z rur systemowych Mapress Edelstahl. Maksymalne ciśnienie robocze przy 20°C wynosi 16 bar. Kolano nie jest modelem redukcyjnym, nie jest zaślepione, nie posiada odpowietrznika ani zaworu spustowego i nie jest wyposażone w uszczelki. Dzięki temu nadaje się do prowadzenia instalacji do cieczy oraz do gazów w ramach zakresu zastosowań systemu Geberit Mapress Edelstahl. Stal 1.4401 zapewnia odporność na korozję w typowych warunkach instalacyjnych, a surowa powierzchnia ułatwia montaż i późniejszą kontrolę połączenia.

Montaż i kompatybilność

Połączenie 1 to końcówka wciskowa do rur systemowych ze stali nierdzewnej 316 1.4401. Połączenie 2 to gwint wewnętrzny cylindryczny Rp 1/2''. Profil M pozwala na prasowanie standardowymi narzędziami Mapress. Przejście jest przeznaczone do pracy jako element stały instalacji, bez możliwości demontażu po zaciśnięciu. Brak uszczelek oznacza, że szczelność zapewnia połączenie prasowe po stronie rury oraz uszczelnienie gwintu po stronie armatury.
