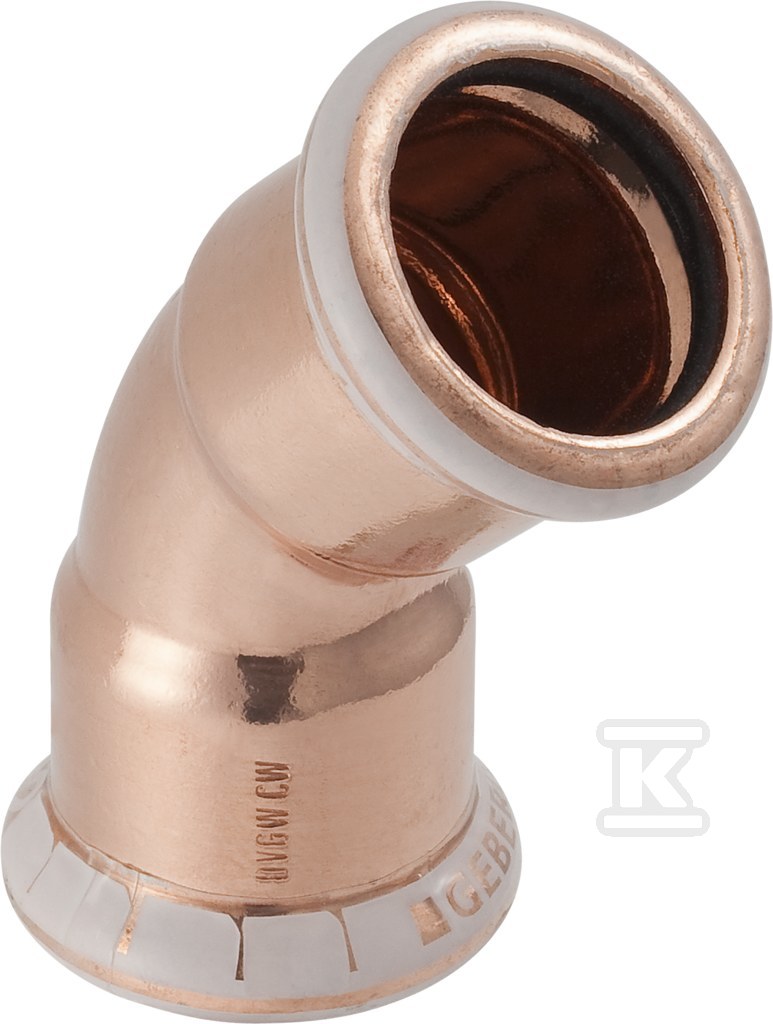

Kolano Geberit Mapress Kupfer 45° d22 60604

Kolano 45° z mufami zaciskowymi do rur miedzianych DN 20

Łuk 45° do systemu Geberit Mapress Kupfer umożliwia prowadzenie instalacji miedzianych pod kątem bez spawania i lutowania. Oba końce wykonane są jako mufa zaciskowa do rur o średnicy zewnętrznej 22 mm, nominalnie DN 20, z profilem zaciskowym M. Kompaktowe wymiary pozwalają na montaż w ciasnych przestrzeniach instalacyjnych, a konstrukcja przeznaczona jest do pracy w instalacjach wodnych, grzewczych i przemysłowych.

Budowa i materiały

Korpus łuku wykonany jest z miedzi Cu-DHP CW024A zgodnej z DIN EN 1412, w stanie surowym bez dodatkowej obróbki powierzchni. Oba połączenia mają długość 32 mm, z czego długość robocza wynosi 11 mm. Uszczelnienie zapewnia pierścień z kauczuku etylenowo-propylenowo-dienowego EPDM. Element posiada wskaźnik prasowania oraz transparentny zaślepiający kaptur chroniący mufę przed zabrudzeniem przed montażem. Konstrukcja charakteryzuje się wysoką wytrzymałością na rozciąganie.

Zastosowanie i warunki pracy

Łuk przeznaczony jest do instalacji systemowych z rur miedzianych. Sprawdzi się w:

• instalacji wody pitnej zimnej i ciepłej, także przy dopuszczonej dezynfekcji
• instalacji wody grzewczej i chłodniczej z i bez środka przeciw zamarzaniu
• sieci ciepłowniczej z wodą do 120 °C
• wody procesowej i technologicznej
• sprężonego powietrza klasy czystości oleju 0-3
• podciśnienia i gazów obojętnych, np. azotu
• obiektów budownictwa mieszkaniowego, przemysłu i budownictwa okrętowego

Maksymalne ciśnienie robocze przy 20 °C wynosi 16 bar. Parametry materiału i uszczelnienia pozwalają na pracę w typowych warunkach instalacji sanitarnych i grzewczych.

Montaż i bezpieczeństwo

Połączenie realizowane jest technologią press fitting. Niewypresowany element pozostaje szczelny do średnicy 54 mm, co ogranicza ryzyko nieumyślnego uruchomienia instalacji przed dociśnięciem. Montaż wymaga standardowego narzędzia do prasowania z szczękami do profilu M. Brak odpowietrznika i zaworu spustowego oznacza zastosowanie wyłącznie jako element kierunkowy instalacji.
