Kolano Geberit Mapress Kupfer 45° d28 60605

Kolano zaprasowywane 45° z miedzi Cu-DHP do instalacji wodnych i przemysłowych

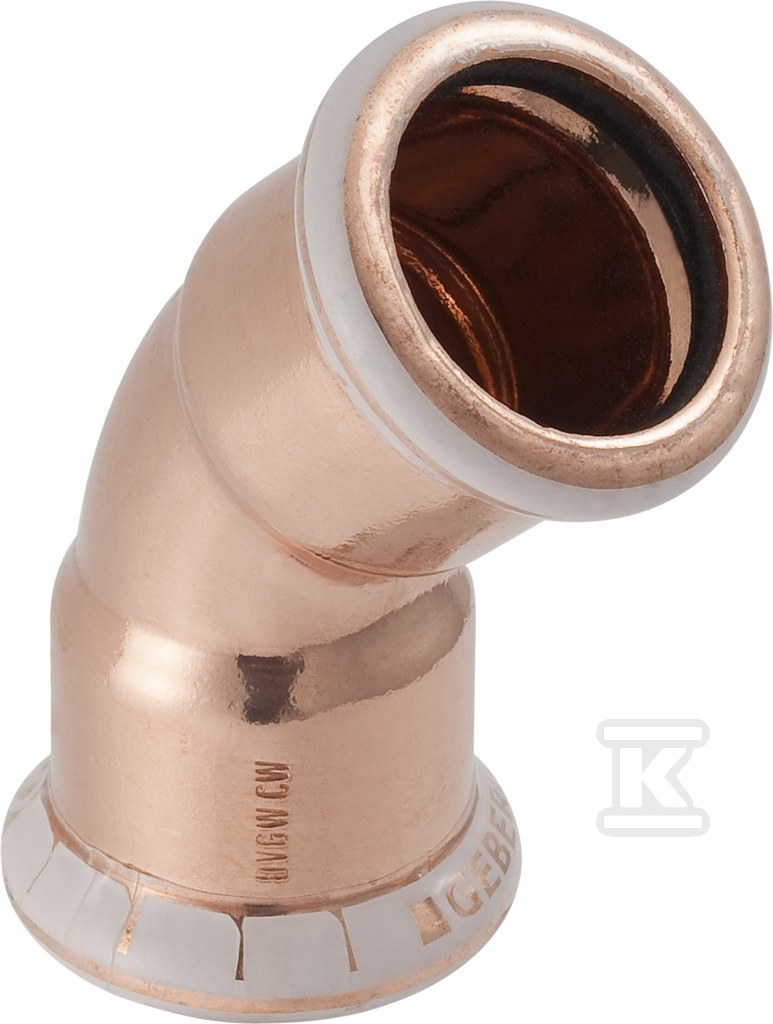

Kolano dwukielichowe 45° o średnicy zewnętrznej 28 mm i nominalnej DN 25 jest elementem systemu Geberit Mapress Kupfer przeznaczonym do połączeń zaprasowywanych w instalacjach miedzianych. Oba końce to mufy zaciskowe z profilem M do szczęk prasujących, wykonane z miedzi Cu-DHP CW024A zgodnej z EN 1412. Powierzchnia połączeń pozostaje w stanie surowym, a mufa wyposażona jest w przezroczystą zaślepkę ochronną. Uszczelnienie zapewnia pierścień uszczelniający, a konstrukcja jest zaślepiona i gotowa do montażu systemowego.

Konstrukcja i materiały

Rdzeń elementu stanowi miedź Cu-DHP CW024A, gatunek o wysokiej wytrzymałości na rozciąganie, stosowany w rurach systemowych Mapress. Materiał zapewnia odporność na korozję w wodzie pitnej oraz stabilność w instalacjach grzewczych i chłodniczych. Długość połączenia wynosi 37 mm, z czego długość robocza to 14 mm, co pozwala na pewne osadzenie rury i zachowanie kompaktowej geometrii łuku 45°.

Połączenia są typu mufa zaciskowa z kodem profilu M, przystosowane do standardowych narzędzi prasujących. Wskaźnik zaciśnięcia sygnalizuje, że element nie jest szczelny do momentu zaprasowania, co do średnicy 54 mm ogranicza ryzyko pominięcia prasowania. Uszczelka czarna zapewnia szczelność po prawidłowym dociśnięciu, a konstrukcja z wysoką wytrzymałością na rozciąganie zwiększa bezpieczeństwo mechaniczne połączenia.

Zastosowanie i warunki pracy

Element sprawdza się w instalacjach wody zimnej i ciepłej pitnej, wody chłodzącej i grzewczej bez środka zapobiegającego zamarzaniu oraz z takim środkiem. Dopuszczalne jest zastosowanie do wody ciepłowniczej do 120 °C oraz do wody produkcyjnej i procesowej. W instalacjach pneumatycznych nadaje się do sprężonego powietrza klasy czystości oleju 0-3, do podciśnienia oraz do gazów obojętnych, np. azotu.

Zakres zastosowań obejmuje instalacje domowe, przemysłowe i budownictwo okrętowe. Maksymalne ciśnienie robocze przy 20 °C wynosi 16 bar. Dzięki temu kolano może pracować zarówno w instalacjach sanitarnych, jak i w technicznych systemach grzewczych i chłodniczych, gdzie wymagana jest trwała szczelność i odporność materiału na zmienną temperaturę.

Montaż i bezpieczeństwo

Montaż odbywa się metodą zaprasowywania, bez lutowania i bez dodatkowych uszczelek montażowych. Oba końce mają identyczną średnicę zewnętrzną 28 mm i nominalną DN 25, co upraszcza projektowanie odcinków z łamaniem kierunku przepływu. Przezroczysta zaślepka ochronna zabezpiecza mufę przed zabrudzeniem do momentu instalacji.

Po zaprasowaniu połączenie jest szczelne i trwałe, a wskaźnik zaciśnięcia ułatwia kontrolę jakości na etapie wykonawstwa. Konstrukcja systemowa i materiał Cu-DHP pozwalają na szybki montaż z zachowaniem parametrów hydraulicznych i mechanicznych wymaganych w instalacjach wodnych, grzewczych i przemysłowych.
