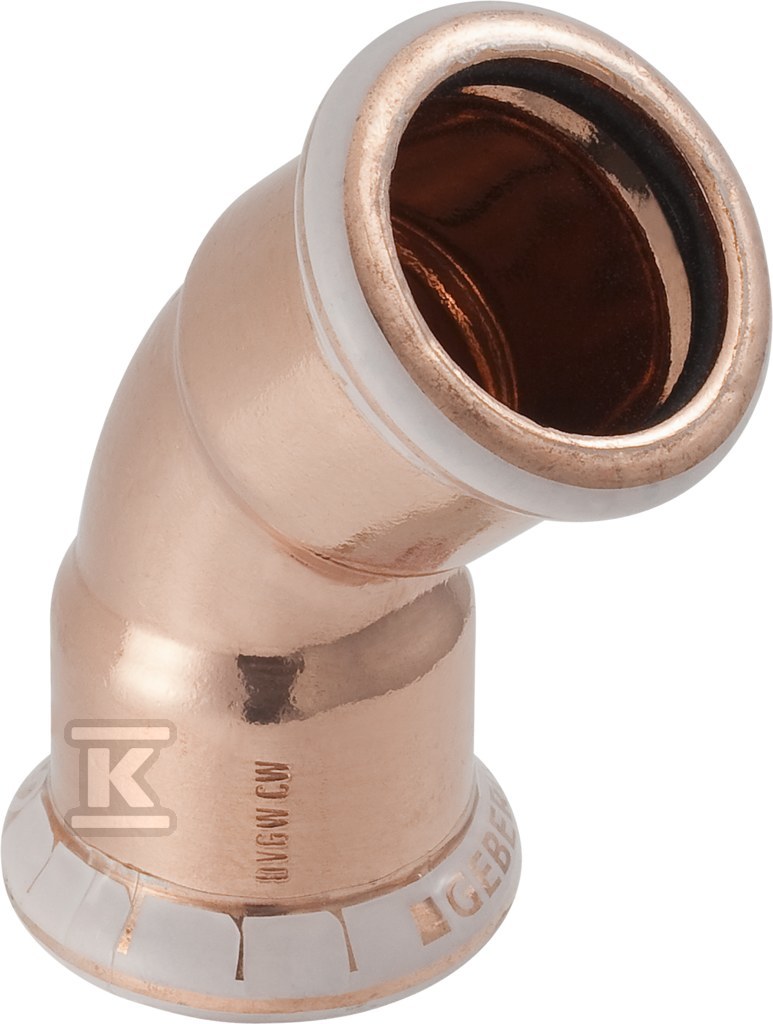

Kolano Geberit Mapress Kupfer 45° d35 60606

Uniwersalne kolano 45° z mufami zaciskowymi do instalacji miedzianych

Łukowe kolano 45° z dwiema mufami zaciskowymi przeznaczono do szybkiego prowadzenia instalacji miedzianych pod kątem 45° bez lutowania. Oba końce mają ten sam profil zaciskowy M i są wykonane jako mufa zaciskowa, co pozwala na połączenie z rurą systemową Mapress o średnicy zewnętrznej 35 mm. Rozwiązanie pracuje w systemie prasowym z wskaźnikiem nieusuniętym - element pozostaje nieszczelny do momentu dociśnięcia, co ułatwia kontrolę montażu na budowie.

Konstrukcja i materiał

Korpus wykonano z miedzi Cu-DHP CW024A zgodnej z EN 1412. Powierzchnia połączeń pozostaje w stanie surowym, bez dodatkowej obróbki, co jest typowe dla elementów prasowanych Mapress. Uszczelnienie zapewnia pierścień z kauczuku etylenowo-propylenowo-dienowego EPDM, a mufa jest wyposażona w transparentną osłonę ochronną. Kod profilu do szczęk zaciskowych to M na obu stronach. Konstrukcja deklaruje wysoką wytrzymałość na rozciąganie i jest klasyfikowana jako rura systemowa.

Montaż i parametry pracy

Połączenie ma średnicę nominalną DN 32 przy średnicy zewnętrznej rury 35 mm. Długość połączenia wynosi 40 mm, a długość robocza 14 mm, co daje zwartą geometrię przy zachowaniu stabilnego chwytu w mufie. Maksymalne ciśnienie robocze przy 20 °C to 16 bar. Element jest przeznaczony do pracy w instalacjach z podciśnieniem i z gazami obojętnymi, a wskaźnik prasowania sygnalizuje brak zaciśnięcia do o ? 54 mm.

Zastosowania i kompatybilność

Kolano sprawdza się w instalacjach wodnych i technicznych:

• woda pitna zimna i ciepła
• woda grzewcza i chłodząca bez i z dodatkiem glikolu
• woda ciepłownicza do 120 °C
• woda użytkowa i procesowa
• sprężone powietrze klasy czystości oleju 0-3
• podciśnienie
• gazy obojętne, np. azot

Dzięki materiałowi Cu-DHP i uszczelnieniu EPDM element jest stosowany w budownictwie, przemyśle oraz w instalacjach okrętowych, gdzie wymagana jest niezawodność połączenia prasowego i odporność na media agresywne w typowych warunkach instalacji miedzianych.
