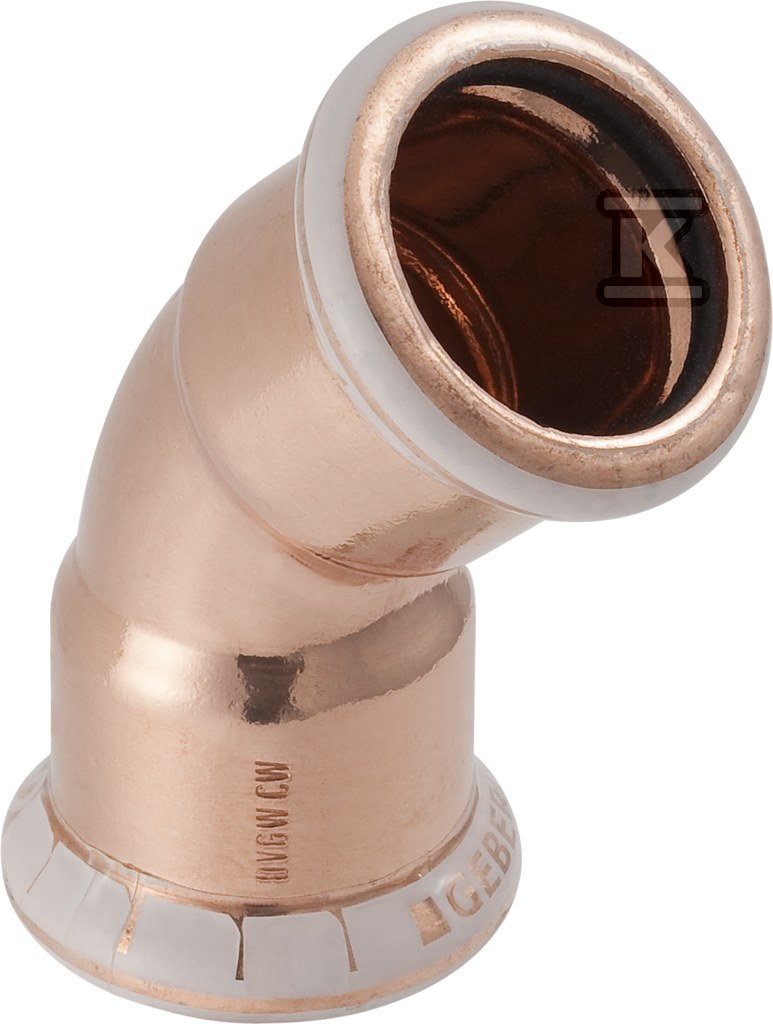

Kolano Geberit Mapress Kupfer 45° d42 60607

Zmiana kierunku instalacji miedzianej pod kątem 45° w systemie prasowym Mapress

Kolano 45° z dwiema mufami zaciskowymi umożliwia płynne prowadzenie instalacji miedzianej bez konieczności stosowania dodatkowych przejść. Oba końce mają ten sam profil prasowy M i są przeznaczone do rur o średnicy zewnętrznej 42 mm, co odpowiada DN 40. Długość połączenia 47 mm przy długości roboczej 17 mm pozwala na stabilne osadzenie rury w mufie i zachowanie kompaktowej geometrii w ciasnych punktach instalacji. Wysoka wytrzymałość na rozciąganie oraz konstrukcja systemowa sprawiają, że element zachowuje szczelność nawet przy obciążeniach mechanicznych i zmianach temperatury.

Konstrukcja i materiały

Korpus wykonano z miedzi Cu-DHP CW024A zgodnej z EN 1412. Materiał zapewnia dobrą przewodność cieplną, odporność na korozję w wodzie pitnej oraz stabilność w instalacjach grzewczych i chłodniczych. Mufy zaciskowe mają powierzchnię w stanie surowym, bez dodatkowej powłoki, co jest standardem dla połączeń prasowanych w systemie Mapress Kupfer. Profil szczęk zaciskowych M jest uniwersalny dla narzędzi prasujących Geberit i gwarantuje powtarzalne wykonanie połączenia.

Uszczelka w mufie zapewnia szczelność po prawidłowym dociśnięciu. W danych ETIM wskazano uszczelkę z kauczuku etylenowo-propylenowo-dienowego EPDM. Mufa wyposażona jest w transparentną osłonę ochronną, która zabezpiecza połączenie przed zabrudzeniem do momentu montażu. Wskaźnik prasowania działa na zasadzie nieszczelności przy braku dociśnięcia do średnicy 54 mm, co ułatwia kontrolę jakości na budowie.

Zastosowanie i warunki pracy

Element przeznaczony jest do instalacji wodnych, grzewczych, chłodniczych i technicznych. Nadaje się do wody pitnej zimnej i ciepłej, wody chłodzącej i grzewczej bez dodatku przeciwzamrożeniowego oraz z glikolem, wody z sieci ciepłowniczej do 120 °C, wody użytkowej i procesowej. Dopuszczalne jest zastosowanie do sprężonego powietrza o klasie czystości oleju 0-3, do pracy pod podciśnieniem oraz do gazów obojętnych, np. azotu.

Zakres zastosowań obejmuje budownictwo, przemysł i budowę okrętową. Maksymalne ciśnienie robocze przy 20 °C wynosi 16 bar. Parametr ten, w połączeniu z miedzią Cu-DHP i uszczelnieniem, pozwala na pracę w typowych instalacjach sanitarnych i HVAC bez dodatkowych ograniczeń materiałowych.

Montaż i wymiary

Połączenie prasowe wymaga standardowego narzędzia do prasowania z szczękami M. Długość robocza 17 mm określa głębokość wciśnięcia rury w mufę, a całkowita długość połączenia 47 mm ułatwia planowanie trasy w rozdzielniach i przy armaturze. Średnica zewnętrzna 42 mm i nominalna DN 40 zapewniają kompatybilność z rurami systemowymi Mapress Kupfer. Brak zaworu spustowego i odpowietrznika oznacza, że kolano pełni wyłącznie funkcję kierunkową i musi być łączone z pozostałymi elementami systemu.
