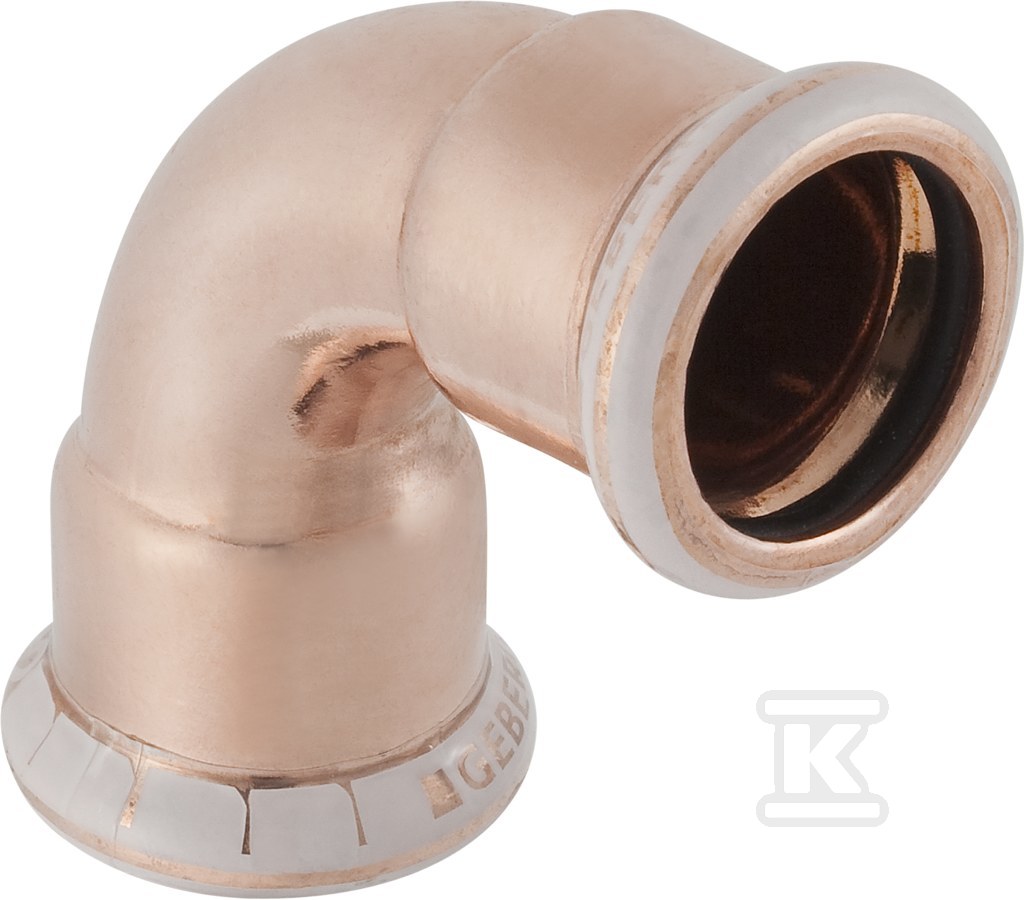

Kolano Geberit Mapress Kupfer 90° d12 60101

Profesjonalne kolano 90° z mufą zaciskową do instalacji miedzianych

Łuk 90° z dwoma mufami zaciskowymi przeznaczony do systemu rur miedzianych. Oba końce wykonane z miedzi Cu-DHP CW024A wg EN 1412, z profilem zaciskowym M i surową powierzchnią połączenia. Średnica zewnętrzna rury 12 mm przy średnicy nominalnej DN 10, długość połączenia 31 mm, a długość robocza 14 mm. Uszczelka z kauczuku etylenowo-propylenowo-dienowego EPDM zapewnia szczelność po zaciśnięciu, a konstrukcja z wysoką wytrzymałością na rozciąganie ogranicza ryzyko odkształceń podczas montażu i eksploatacji.

Konstrukcja i materiały

Korpus wykonany jest z miedzi Cu-DHP CW024A, materiału stosowanego w instalacjach wodnych i grzewczych ze względu na odporność korozyjną i przewodność. Połączenia typu mufa zaciskowa z kodem profilu M współpracują ze szczękami prasującymi systemu Mapress. Wewnątrz znajduje się czarna uszczelka EPDM, a na mufie zamontowana jest przezroczysta osłona ochronna. Wskaźnik prasowania sygnalizuje, że element nie jest szczelny do momentu wykonania połączenia prasowego, co dotyczy średnic do 54 mm. Powierzchnia połączeń pozostaje w stanie surowym, bez dodatkowej obróbki.

Zastosowanie i warunki pracy

Element przeznaczony jest do instalacji z wodą pitną zimną i ciepłą, wodą grzewczą i chłodzącą z dodatkiem lub bez środka przeciwzamrożeniowego, wodą do sieci ciepłowniczych do 120 °C oraz wodą przemysłową i procesową. Nadaje się również do przewodów sprężonego powietrza klasy czystości oleju 0-3, podciśnienia, gazów obojętnych takich jak azot oraz do zastosowań w budownictwie, przemyśle i na statkach. Dzięki uszczelce EPDM i miedzianej obudowie zachowuje stabilność w typowych warunkach instalacji sanitarnych i grzewczych.

Montaż i parametry eksploatacyjne

Montaż odbywa się metodą prasowania, bez lutowania i spawania. Długość połączenia 31 mm ułatwia planowanie trasy, a długość robocza 14 mm określa głębokość wsunięcia rury. Maksymalne ciśnienie robocze przy 20 °C wynosi 16 bar. Kąt łuku 90° umożliwia czyste prowadzenie instalacji w ograniczonej przestrzeni, a symetryczne mufy zaciskowe zapewniają identyczne parametry po obu stronach.
