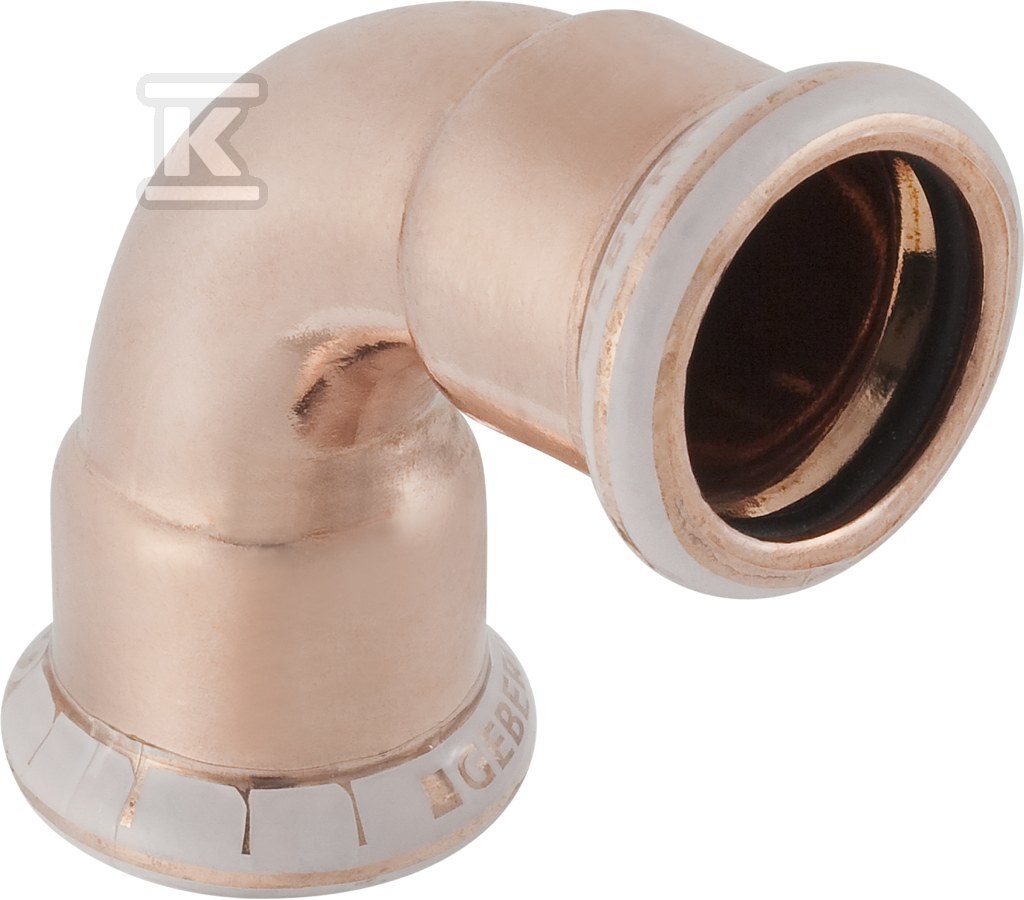

Kolano Geberit Mapress Kupfer 90° d15 60102

Kolano zaciskowe 90° z miedzi Cu-DHP do wody pitnej i instalacji grzewczych

Kolano 90° z systemem Mapress umożliwia szybkie i pewne zmiany kierunku instalacji bez użycia otwartego płomienia. Oba końce wykonane jako mufa zaciskowa z profilem M do szczęk prasujących pozwalają na montaż w technologii prasowej, z pełną kontrolą wizualną połączenia. Rozwiązanie sprawdza się zarówno przy wykonawstwie dla instalatora, jak i w eksploatacji końcowej dzięki szczelności i stabilności pracy w wodzie pitnej oraz w obiegach grzewczych.

Konstrukcja i materiał

Korpus wykonany jest z miedzi gatunku Cu-DHP CW024A zgodnej z EN 1412. Materiał połączenia to miedź w stanie surowym, bez dodatkowej obróbki powierzchni, co zapewnia dobrą współpracę z uszczelką i procesem prasowania.

• średnica zewnętrzna rury połączenia 15 mm, średnica nominalna DN 12 na obu końcach
• długość połączenia 38 mm, długość robocza 18 mm
• mufa zaciskowa na obu stronach, kod profilu M
• uszczelka z kauczuku monomerycznego etylen-propylen-dien EPDM
• wysoka wytrzymałość na rozciąganie, konstrukcja systemowa

Fitting wyposażony jest w wskaźnik prasowania oraz transparentną zaślepkę ochronną na mufie, która zabezpiecza przed zabrudzeniem do momentu montażu. Wskaźnik pozwala odróżnić prawidłowo zprasowane połączenie od niekompletnego, a w przypadku braku prasowania połączenie jest nieszczelne do średnicy 54 mm.

Zastosowanie i warunki pracy

Produkt przeznaczony jest do instalacji wody pitnej zimnej i ciepłej, ogrzewania, chłodzenia oraz zastosowań przemysłowych. Dopuszczalne jest użycie do sprężonego powietrza i gazów obojętnych, np. azotu, oraz do pracy pod podciśnieniem.

• zakres temperatur pracy od -20 °C do +120 °C
• maksymalne ciśnienie robocze 16 bar przy 20 °C
• kąt łuku 90 °
• zgodność z wymaganiami dla wody pitnej, w tym aprobaty WRAS w materiałach źródłowych

Dzięki temu kolano może pracować w instalacjach grzewczych, w obiegach z płynem niezamarzającym oraz w instalacjach ciepłej wody użytkowej. Miedź Cu-DHP zapewnia odporność korozyjną i trwałość w typowych warunkach instalacji sanitarnych i grzewczych.

Montaż bez ognia i kontrola szczelności

Technologia prasowa eliminuje potrzebę lutowania i pracy z otwartym płomieniem na budowie. Połączenie powstaje poprzez dociśnięcie mufy zaciskowej szczękami, a biały wskaźnik prasowania sygnalizuje wykonanie operacji.

• montaż na zimno, bez spawania i lutowania
• szybka identyfikacja nieprzprasowanych połączeń podczas kontroli wzrokowej i próby szczelności
• ochrona mufy przed zanieczyszczeniami do momentu montażu

Konstrukcja z uszczelką EPDM i miedzią Cu-DHP zapewnia stabilną szczelność w długim okresie eksploatacji, a czytelne oznaczenia na wskaźniku ułatwiają wykonawcy weryfikację poprawności montażu.
