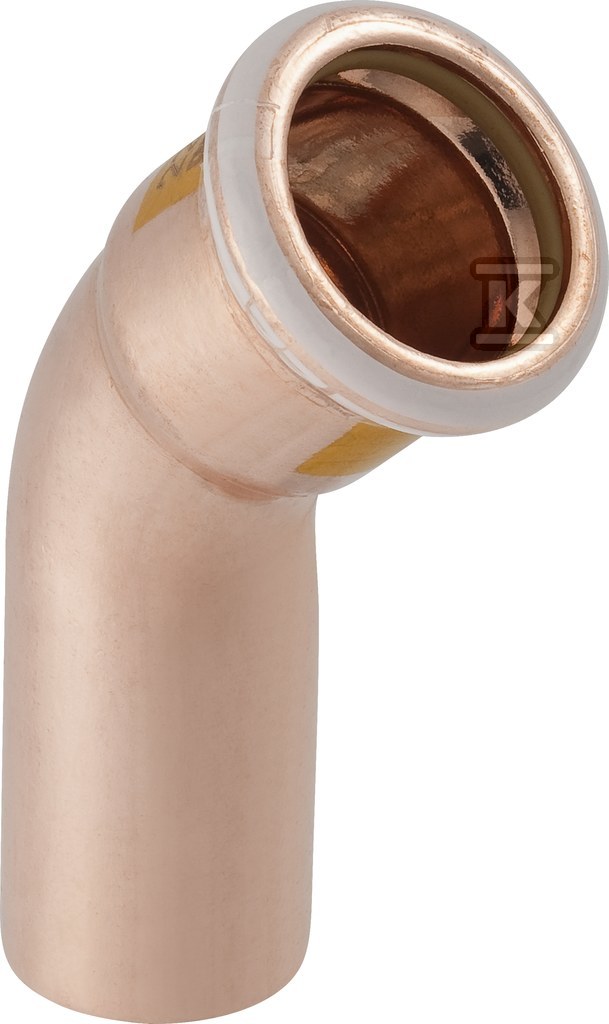

Kolano Geberit Mapress Kupfer Gas jednokielichowe 45° d15 34521

Kolano zaprasowywane 45° do instalacji gazowych z miedzi Cu-DHP

Kolano jednokielichowe 45° z końcówką wciskową i mufą zaprasowywaną jest elementem systemu Geberit Mapress Kupfer przeznaczonym do rozprowadzania gazu ziemnego i gazów płynnych. Kąt 45° pozwala na płynne prowadzenie instalacji przy zachowaniu kompaktowej geometrii, a połączenie typu push-fit z jednej strony i mufa zaciskowa z drugiej umożliwia szybkie przygotowanie odcinka przed zaprasowaniem. Rozwiązanie jest systemowe, o średnicy zewnętrznej 15 mm i nominalnej DN 12, bez redukcji i bez elementów odpowietrzających.

Konstrukcja i materiały

Oba połączenia wykonane są z miedzi Cu-DHP CW024A zgodnej z EN 1412, w stanie surowym bez dodatkowej powłoki. Materiał zapewnia wysoką wytrzymałość na rozciąganie i odporność na korozję w warunkach instalacji gazowych. Uszczelnienie zapewnia pierścień z uwodornionego kauczuku butadienowo-akrylonitrylowego HNBR, oznaczony żółtym kolorem, charakterystycznym dla linii gazowej Mapress. Mufa zaprasowywana ma żółtą zaślepkę ochronną, a całość jest fabrycznie zaślepiona dla ochrony przed zanieczyszczeniami. Profil połączeń to M, przeznaczony do szczęk zaciskowych systemu zaprasowywania. Długość połączenia z końcówką wciskową wynosi 38 mm przy długości roboczej 38 mm, natomiast mufa zaciskowa ma długość 28 mm przy długości roboczej 8 mm.

Zastosowanie w instalacjach gazowych

Element przeznaczony jest do instalacji gazu ziemnego i gazów płynnych, w których wymagane jest szczelne połączenie zaprasowywane. Średnica zewnętrzna rury 15 mm i DN 12 pozwalają na zastosowanie w rozgałęzieniach i obejściach w instalacjach wewnętrznych. Kąt łuku 45° ułatwia prowadzenie przewodu wokół przeszkód bez konieczności stosowania dwóch kolan 90°. Model nie jest redukcyjny, nie posiada zaworu spustowego ani odpowietrznika, a jego konstrukcja jednokielichowa upraszcza montaż w miejscach ograniczonej przestrzeni.

Montaż zaprasowywany i parametry pracy

Połączenie staje się szczelne dopiero po zaprasowaniu, co jest sygnalizowane wskaźnikiem zaciśnięcia. Montaż odbywa się na rurze systemowej miedzianej o średnicy 15 mm, z zachowaniem długości roboczej dla prawidłowego osadzenia uszczelki. Maksymalne ciśnienie robocze przy 20°C wynosi 5 bar. Profil M wymaga użycia odpowiednich szczęk zaciskowych Geberit Mapress, a stan surowy powierzchni połączeń zapewnia prawidłowe zgryzanie materiału podczas prasowania.
