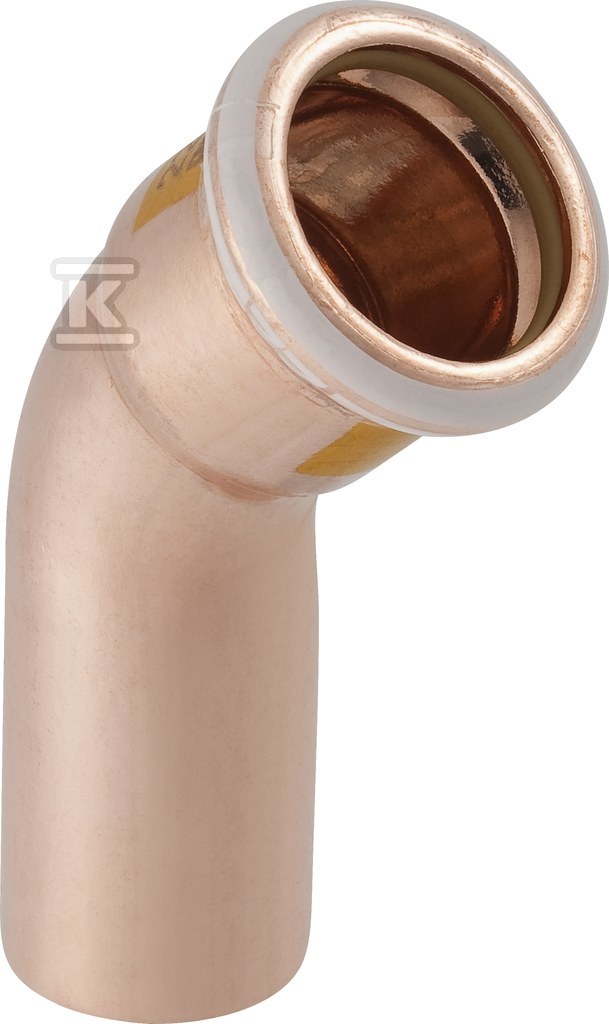

Kolano Geberit Mapress Kupfer Gas jednokielichowe 45° d28 34524

Kolano zaprasowywane 45° do instalacji gazowych z miedzi Cu-DHP

Kolano 45° z miedzi Cu-DHP CW024A przeznaczone jest do instalacji gazowych niskiego ciśnienia, gdzie wymagane jest szczelne, trwałe połączenie zaprasowywane. Wykonanie jednokielichowe łączy mufę zaciskową z końcówką wciskową, co upraszcza prowadzenie przewodu pod kątem bez dodatkowych przejściówek. Żółte oznaczenie uszczelki i zaślepki ochronnej jednoznacznie identyfikuje wersję do gazu, zgodnie z systemem Geberit Mapress Kupfer.

Budowa i materiały

Korpus wykonano z miedzi Cu-DHP CW024A wg EN 1412, w stanie surowym bez dodatkowej powłoki. Materiał zapewnia wysoką wytrzymałość na rozciąganie i odporność na korozję w kontakcie z gazem ziemnym i gazami płynnymi. Połączenie zaprasowywane ma profil M do szczęk zaciskowych, a uszczelnienie realizuje uwodorniony kauczuk butadienowo-akrylonitrylowy HNBR w wersji żółtej, dedykowanej do mediów gazowych. Końcówka wciskowa i mufa zaciskowa zachowują surową obróbkę powierzchni, co wspiera prawidłowe osadzenie pierścienia zaciskowego. Konstrukcja systemowa pozwala na montaż w ciągach rurowych Mapress Kupfer bez konieczności stosowania dodatkowych elementów.

Zastosowanie i montaż w instalacjach gazowych

Element przeznaczony jest do sieci zasilania gazem ziemnym i gazami płynnymi, w tym do krajowych niskociśnieniowych przewodów zasilających. Kąt 45° umożliwia płynne zmiany kierunku instalacji przy zachowaniu kompaktowej zabudowy. Montaż odbywa się metodą prasowania, po czym połączenie staje się szczelne dopiero po zaciśnięciu. Żółta uszczelka HNBR oraz żółta zaślepka ochronna mufy sygnalizują przeznaczenie gazowe i zapobiegają pomyłce z wersjami do wody. Końcówka wciskowa o długości roboczej 45 mm zapewnia stabilne wprowadzenie rury, a mufa zaciskowa z długością roboczą 14 mm i całkowitą długością 37 mm daje pewny chwyt przy prasowaniu.

Parametry pracy i bezpieczeństwo

Przeznaczenie DN 25 przy średnicy zewnętrznej rury 28 mm odpowiada typowym odcinkom instalacji gazowych w budynkach mieszkalnych. Maksymalne ciśnienie robocze wynosi 5 bar w temperaturze 20 °C, co pokrywa wymagania dla instalacji niskiego ciśnienia. Wysoka wytrzymałość na rozciąganie materiału oraz uszczelnienie HNBR zwiększają niezawodność połączenia w warunkach pracy z gazem. Konstrukcja jednokielichowa z końcówką wciskową i mufą zaciskową ułatwia szybki montaż bez lutowania, a oznaczenie systemowe Mapress Kupfer zapewnia kompatybilność z pozostałymi elementami rurociągu.
