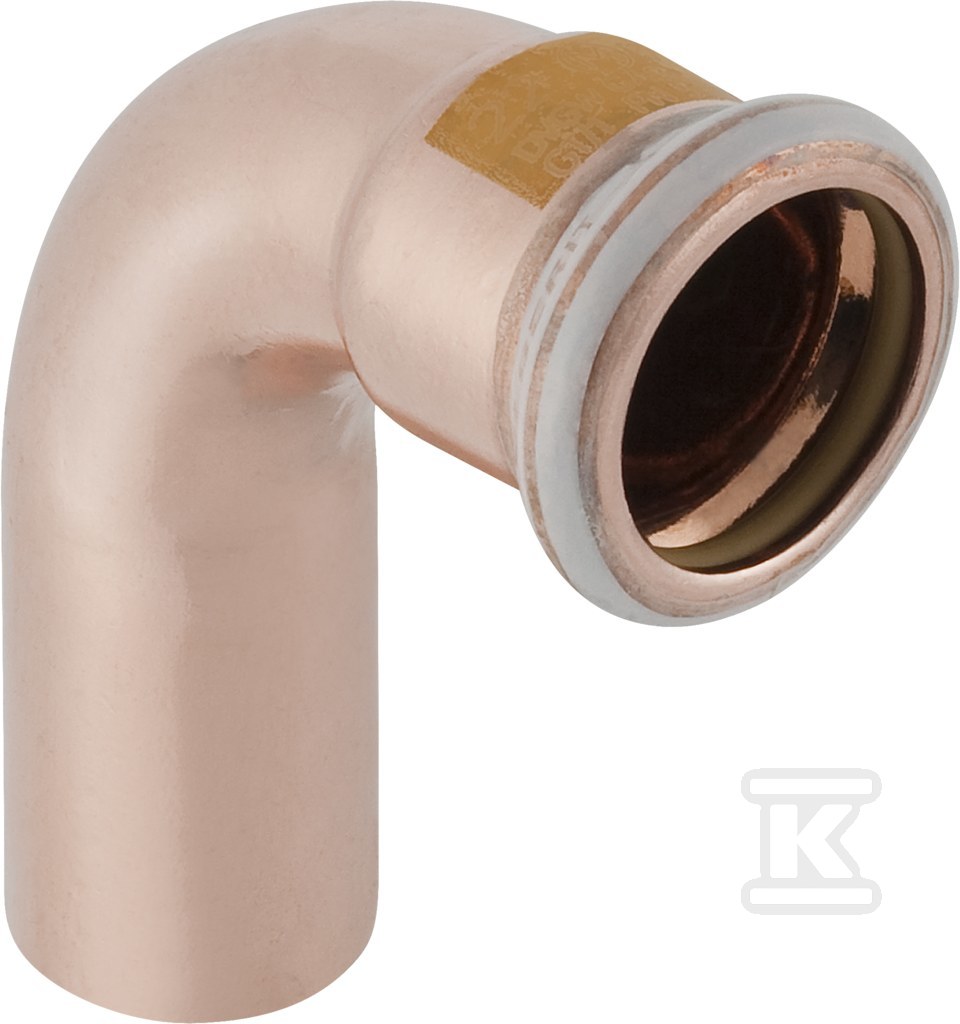

Kolano Geberit Mapress Kupfer Gas jednokielichowe 90° d18 34508

Kolano 90° z końcówką wsuwaną do instalacji gazowych z miedzi

Kolano 90° z jedną mufą zaciskową i końcówką wsuwaną przeznaczono do rozprowadzania instalacji gazowych z rur miedzianych systemowych. Kąt łuku 90 ° umożliwia czyste prowadzenie przewodu w miejscach zmiany kierunku, a średnica zewnętrzna rury 18 mm przy DN 15 zapewnia zgodność z typowymi instalacjami gazowymi. Oba połączenia wykonano z miedzi Cu-DHP CW024A wg EN 1412 w stanie surowym, co daje stabilność wymiarową i dobrą przewodność.

Materiał i uszczelnienie

Korpus i oba końce wykonano z miedzi Cu-DHP CW024A, gatunku stosowanego w instalacjach gazowych ze względu na wysoką wytrzymałość na rozciąganie i odporność na korozję. Powierzchnia pozostaje w stanie surowym, bez dodatkowej obróbki. Uszczelnienie zapewnia pierścień z uwodornionego kauczuku butadienowo-akrylonitrylowego HNBR, oznaczony żółtym kolorem. Żółta uszczelka to sygnał przeznaczenia gazowego i jednocześnie wskaźnik, że połączenie jest szczelne dopiero po zaprasowaniu. Mufa zaciskowa ma żółtą zaślepkę ochronną, która zabezpiecza profil przed zabrudzeniem do momentu montażu.

Montaż i wymiary robocze

Połączenie 1 to końcówka wciskowa z profilem do szczęk zaciskowych M, długości 53 mm, przy czym długość robocza wynosi również 53 mm. Połączenie 2 to mufa zaciskowa z tym samym profilem M, długości 42 mm, z długością roboczą 22 mm. Oba końce mają średnicę zewnętrzną rury 18 mm i nominalnie DN 15. Konstrukcja nie jest modelem redukcyjnym, nie ma odpowietrznika ani zaworu spustowego. Połączenie jest systemowe, przeznaczone do zaprasowania, a szczelność uzyskuje się dopiero po wykonaniu operacji prasowania.

Zastosowanie w instalacjach gazowych

Element przeznaczony jest do gazów ziemnych i gazów płynnych w instalacjach wykonanych z rur miedzianych Mapress Kupfer. Dzięki uszczelce HNBR i miedzi Cu-DHP nadaje się do pracy z gazem ziemnym oraz LPG. Brak zaworu spustowego i odpowietrznika upraszcza układ, a zaślepiona mufa z ochronną zaślepką ułatwia transport i magazynowanie. Wysoka wytrzymałość na rozciąganie materiału połączenia ogranicza ryzyko uszkodzenia mechanicznego podczas montażu i eksploatacji.
