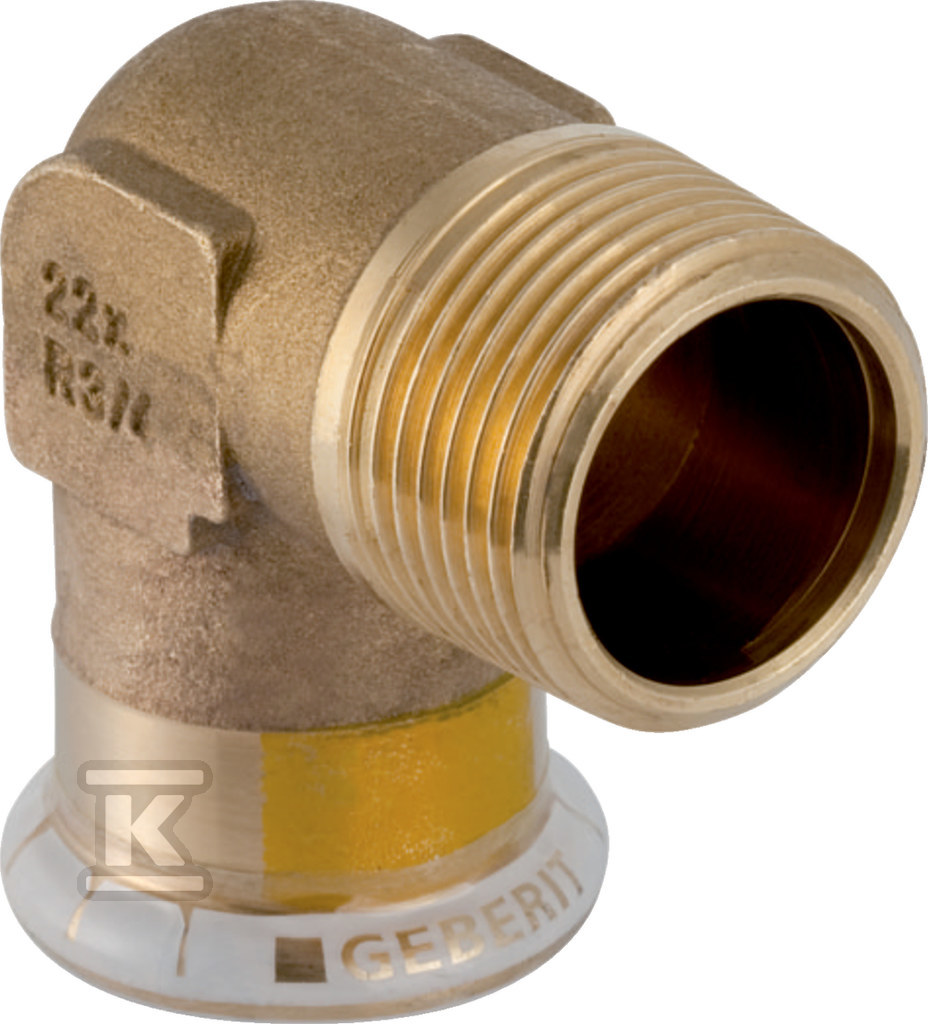

Kolano Geberit Mapress Kupfer Gas przejściowe 90° z gw.zewn. d22-R3/4 34730

Przejściowe kolano 90° Mapress Kupfer do instalacji gazowych

Przejściowe kolano 90° łączy rurę miedzianą systemu Mapress z gwintem zewnętrznym gazowym, co pozwala na szybkie przejście z połączenia zaciskowego na armaturę lub urządzenie z gwintem stożkowym BSPT-R. Kąt 90° umożliwia prowadzenie instalacji w ograniczonej przestrzeni, zachowując szczelność i stabilność połączenia w instalacjach gazowych. Profil zaciskowy M zapewnia współpracę ze szczękami prasującymi Mapress, a żółty wskaźnik prasy sygnalizuje wizualnie, czy połączenie zostało prawidłowo dociśnięte.

Konstrukcja i materiały

Oba króćce wykonane są z mosiądzu DR-Messing CW602N, czyli cynku-korozji odpornego mosiądzu odlewanego. Materiał połączenia 1 to mufa zaciskowa na rurę o średnicy zewnętrznej 22 mm, DN 20, z długością połączenia 38 mm i długością roboczą 17 mm. Połączenie 2 to gwint zewnętrzny gazowy stożkowy BSPT-R zgodny z ISO 7-1 / EN 10226-1, 3/4 cala, z długością połączenia 37 mm i długością roboczą 37 mm. Powierzchnie połączeń pozostawione są w stanie surowym, bez dodatkowej obróbki.

Uszczelnienie zapewnia pierścień z uwodornionego kauczuku butadienowo-akrylonitrylowego HNBR, oznaczony żółtym kolorem. W mufie prasowej znajduje się żółty zaślepiający kaptur ochronny, który zabezpiecza przed zanieczyszczeniami do momentu montażu. Konstrukcja deklaruje wysoką wytrzymałość na rozciąganie i jest przeznaczona jako element rury systemowej.

Zastosowanie i bezpieczeństwo

Element przeznaczony jest do instalacji gazu ziemnego oraz gazów płynnych, w tym do sieci z gazem ziemnym i LPG. Dzięki gwintowi stożkowemu BSPT-R zapewnia szczelne połączenie z elementami armatury gazowej bez konieczności stosowania dodatkowych uszczelek na gwincie. Żółty wskaźnik prasy działa na zasadzie „nieprzyspawany = nieszczelny” - po prawidłowym dociśnięciu sygnał znika, co ułatwia kontrolę jakości montażu przez instalatora.

Uszczelka HNBR zapewnia odporność na typowe media gazowe i utrzymuje elastyczność w zakresie temperatur pracy instalacji gazowych. Mosiężna obudowa zapewnia dobrą przewodność i odporność mechaniczną, a profil M gwarantuje powtarzalność połączenia przy użyciu standardowych narzędzi prasujących Mapress.

Montaż i warunki pracy

Montaż polega na wsunięciu rury miedzianej 22 mm w mufę zaciskową do oznaczonej głębokości roboczej i dociśnięciu złącza prasą z odpowiednimi szczękami. Po stronie gwintowej połączenie z armaturą realizowane jest standardowym kluczem rurowym, zgodnie z praktyką dla gwintów gazowych stożkowych. Połączenie nie jest modelem redukcyjnym, a oba króćce zachowują nominalny przekrój DN 20.

Konstrukcja bez zaworu spustowego i odpowietrznika przeznacza element wyłącznie do prowadzenia medium, bez funkcji odcinającej czy odpowietrzającej. Dzięki kompaktowym wymiarom 38 mm i 37 mm długości połączeń kolano dobrze sprawdza się w miejscach o ograniczonym dostępie, gdzie potrzebne jest płynne przejście z odcinka prasowanego na element gwintowany.
