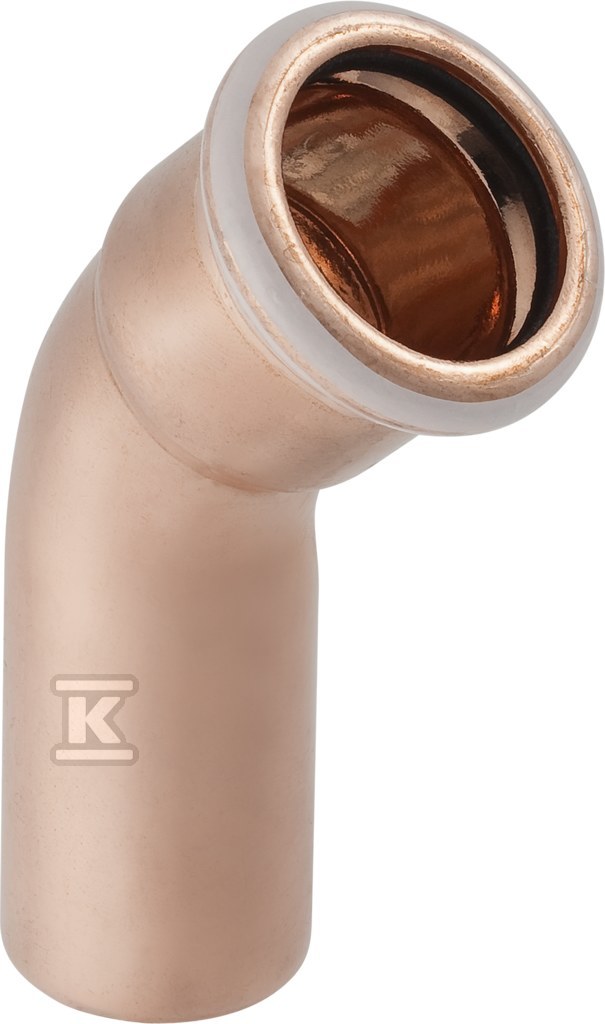

Kolano Geberit Mapress Kupfer jednokielichowe 45° d12 60701

Uniwersalne kolano zaciskowe 45° do instalacji miedzianych

Kolano 45° z miedzi Cu-DHP CW024A EN 1412 łączy końcówkę wciskową z mufą zaciskową w jednym elemencie o średnicy zewnętrznej 12 mm i nominalnej DN 10. Oba połączenia wykonane są z miedzi w stanie surowym, bez dodatkowej powłoki, z profilem zaciskowym M przeznaczonym do szczęk prasujących. Długość połączenia wciskowego wynosi 35 mm, a mufy zaciskowej 26 mm przy długości roboczej 9 mm, co daje stabilne osadzenie rury systemowej i pewny układ w instalacji.

Budowa i materiały

Element wykonany jest z miedzi Cu-DHP CW024A, gatunku stosowanego w instalacjach wodnych i gazowych ze względu na dobrą ciągliwość i odporność korozyjną. Powierzchnia połączeń pozostaje w stanie surowym, bez dodatkowego zabezpieczenia. Uszczelnienie zapewnia pierścień z kauczuku etylenowo-propylenowo-dienowego EPDM, a konstrukcja z kodem profilu M współpracuje ze standardowymi narzędziami do prasowania. Wyrób charakteryzuje się wysoką wytrzymałością na rozciąganie i jest przeznaczony jako element systemowy z uszczelkami fabrycznie założonymi. Mufa zaciskowa wyposażona jest w przezroczysty zaślepiający element ochronny, który zabezpiecza wnętrze przed zanieczyszczeniami do momentu montażu.

Zastosowanie i warunki pracy

Kolano sprawdza się w instalacjach wody zimnej i ciepłej pitnej, w obiegach grzewczych i chłodniczych z wodą bez i z dodatkiem glikolu, a także w wodzie z sieci ciepłowniczej do 120 °C. Dopuszczalne jest zastosowanie do wody technologicznej i procesowej, sprężonego powietrza klasy czystości oleju 0-3, podciśnienia oraz gazów obojętnych takich jak azot. Maksymalne ciśnienie robocze przy 20 °C wynosi 16 bar. Zakres zastosowań obejmuje instalacje domowe, przemysłowe i okrętowe, gdzie wymagane jest trwałe połączenie miedziane pod kątem 45° bez redukcji średnicy.

Montaż i bezpieczeństwo

Połączenie działa na zasadzie prasowania, przy czym element jest nieszczelny do momentu dociśnięcia, co stanowi wizualny wskaźnik prawidłowego wykonania złącza dla średnic do 54 mm. Połączenie 1 to końcówka wciskowa, połączenie 2 to mufa zaciskowa, oba o średnicy zewnętrznej rury 12 mm i DN 10. Montaż wymaga zachowania czystości powierzchni rur i użycia odpowiednich szczęk do profilu M. Po prawidłowym zaciśnięciu uzyskuje się szczelne, trwałe złącze bez konieczności lutowania, co przyspiesza prace instalacyjne i ogranicza ryzyko błędów wykonawczych.
