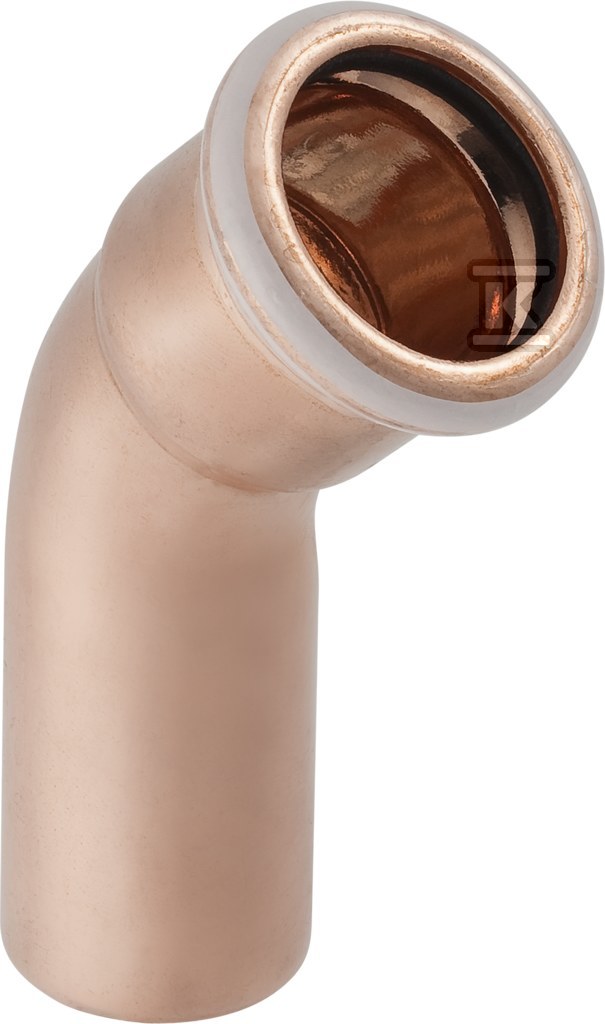

Kolano Geberit Mapress Kupfer jednokielichowe 45° d15 60702

Kolano 45° z mufą zaciskową do instalacji miedzianych w technologii prasowej

Element kątowy przeznaczony do instalacji wodnych i grzewczych z rur miedzianych w systemie prasowym Mapress Kupfer. Wykonany z miedzi Cu-DHP CW024A, łączy końcówkę wciskową z mufą zaciskową pod kątem 45° przy średnicy zewnętrznej 15 mm, DN 12. Oba połączenia mają profil M do szczęk prasujących, co zapewnia powtarzalne i szczelne złącze bez lutowania. Powierzchnia połączeń w stanie surowym, bez dodatkowej powłoki.

Budowa i materiał

Korpus wykonany jest z miedzi Cu-DHP CW024A, gatunku stosowanego w instalacjach wody pitnej i ogrzewania. Materiał połączenia 1 i połączenia 2 to ta sama miedź, co ogranicza ryzyko korozji galwanicznej w układzie. Uszczelnienie zapewnia pierścień z kauczuku monomerycznego etylen-propylen-dien EPDM, odpornego na temperaturę roboczą instalacji wodnych i grzewczych.

Profil zaciskowy M na obu końcach pozwala na pracę standardowymi szczękami prasowymi. Długość połączenia 1 wynosi 38 mm, przy długości roboczej 38 mm. Połączenie 2 ma długość 28 mm, z długością roboczą 8 mm. Konstrukcja deklaruje wysoką wytrzymałość na rozciąganie, co przekłada się na stabilność połączenia w instalacji pod obciążeniem hydraulicznym. Element jest elementem systemowym, przeznaczonym do pracy z rurami systemowymi Mapress Kupfer.

Montaż i zastosowanie

Kolano 45° umożliwia zmianę kierunku przewodu przy zachowaniu kompaktowej geometrii. Jednokielichowa forma z końcówką wciskową i mufą zaciskową ułatwia prowadzenie instalacji w miejscach ograniczonej przestrzeni, np. przy podejściach pod armaturę, rozgałęzieniach w rozdzielaczach czy obejściu przeszkód budowlanych. Montaż prasowy eliminuje potrzebę lutowania, otwartego ognia i płukania spoiny, co skraca czas prac na budowie.

Dzięki kątowi 45° uzyskuje się łagodniejsze przejście niż w kolanie 90°, co ogranicza straty ciśnienia i turbulencje w przepływie. Złącze nie ma odpowietrznika ani zaworu spustowego, jest przeznaczone jako element stały sieci. Brak modelu redukcyjnego oznacza, że oba końce pracują na tej samej średnicy 15 mm.

Parametry pracy i bezpieczeństwo

Złącze jest przeznaczone do pracy przy maksymalnym ciśnieniu roboczym 16 bar w temperaturze 20°C. Parametr ten dotyczy typowych warunków instalacji wodnych i grzewczych w budynkach mieszkalnych i użyteczności publicznej. Uszczelnienie EPDM oraz miedź Cu-DHP zapewniają odporność na wodę i glikolowe płyny grzewcze stosowane w instalacjach zamkniętych.

Długości robocze 38 mm na połączeniu 1 i 8 mm na połączeniu 2 określają głębokość wsunięcia rury i pozycjonowanie przy prasowaniu. Powierzchnia w stanie surowym wymaga standardowego przygotowania rury przed montażem, zgodnie z instrukcją systemu.
