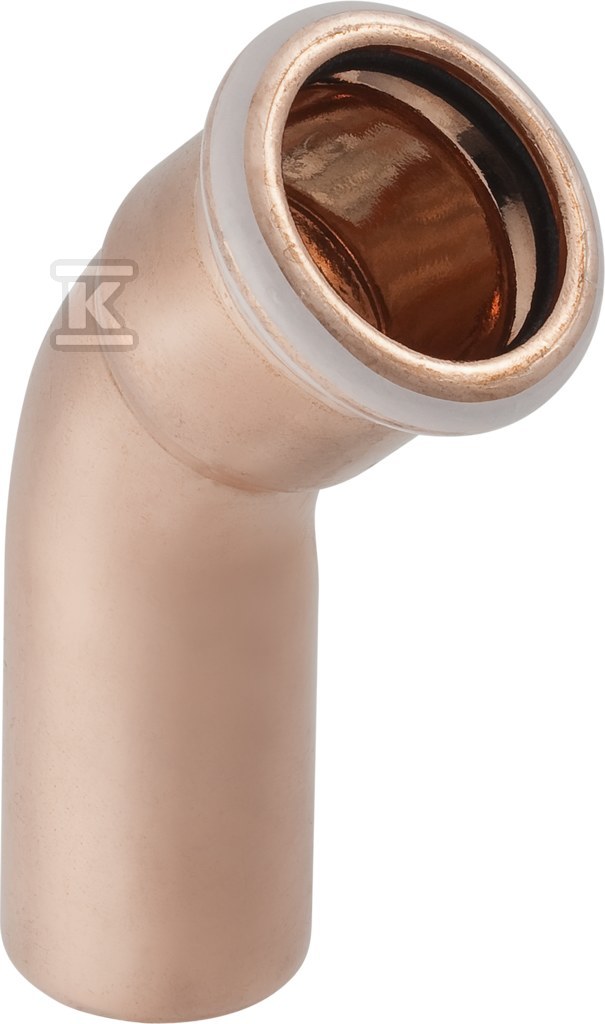

Kolano Geberit Mapress Kupfer jednokielichowe 45° d18 60703

Kolano 45° Mapress Kupfer do instalacji miedzianych DN 15

Jednokielichowe kolano 45° z miedzi do systemu Geberit Mapress łączy końcówkę wciskaną z mufą zaciskową w jednym elemencie łukowym. Przeznaczone jest do instalacji rurowych z rurą systemową o średnicy zewnętrznej 18 mm i średnicy nominalnej DN 15. Kąt 45° pozwala na płynne prowadzenie przewodu przy zachowaniu kompaktowego rozstawu, a profil zaciskowy M zapewnia szybki montaż bez lutowania.

Konstrukcja i materiały

Korpus wykonany jest z miedzi Cu-DHP CW024A w stanie surowym, zarówno dla połączenia wciskanego, jak i mufy zaciskowej. Materiał charakteryzuje się wysoką wytrzymałością na rozciąganie, co przekłada się na stabilność połączenia w instalacji pod obciążeniem mechanicznym.

Połączenie 1 to końcówka wciskowa o długości 39 mm, z długością roboczą 39 mm i kodem profilu M do szczęk zaciskowych. Połączenie 2 to mufa zaciskowa o długości 29 mm, z długością roboczą 9 mm i tym samym profilem M. Oba końce posiadają obróbkę powierzchni w stanie surowym bez dodatkowego zabezpieczenia powłokowego.

Uszczelnienie zapewnia pierścień z kauczuku monomerycznego etylen-propylen-dien, EPDM. Element nie jest modelem redukcyjnym, nie posiada odpowietrznika ani zaworu spustowego. Wymiary gabarytowe w praktyce mieszczą się w okolicach 68 mm szerokości i 36 mm długości przy masie około 56 g, co ułatwia pracę w ciasnych przestrzeniach rozdzielaczy i podtynkowych.

Montaż i zastosowanie w instalacji

Kolano przeznaczono do rur systemowych Mapress z miedzi. Montaż odbywa się metodą prasowania, bez użycia ognia, co skraca czas instalacji i eliminuje ryzyko uszkodzenia sąsiednich elementów. Końcówka wciskana współpracuje z rurą miedzianą 18 mm, a mufa zaciskowa przyjmuje kolejny odcinek lub element systemu.

Dzięki kątowi 45° element sprawdza się przy odgałęzieniach, obejściu przeszkód konstrukcyjnych. Brak redukcji oznacza zachowanie stałej średnicy DN 15 na obu stronach, a jednokielichowa budowa upraszcza łączenie z elementami o różnych typach zakończeń w obrębie tej samej linii.

Parametry pracy i bezpieczeństwo

Maksymalne ciśnienie robocze przy 20 °C wynosi 16 bar, co pokrywa typowe wymagania instalacji wodnych i c.o. Wysoka wytrzymałość na rozciąganie materiału Cu-DHP CW024A wspiera trwałość połączenia w warunkach zmiennych obciążeń termicznych i mechanicznych.

Uszczelka EPDM zapewnia szczelność połączenia w zakresie temperatur pracy systemu Mapress, a profil M jest kompatybilny ze standardowymi szczękami prasującymi. Element nie jest wyposażony w odpowietrznik ani zawór spustowy, co oznacza zastosowanie wyłącznie jako element kierunkowy instalacji.
