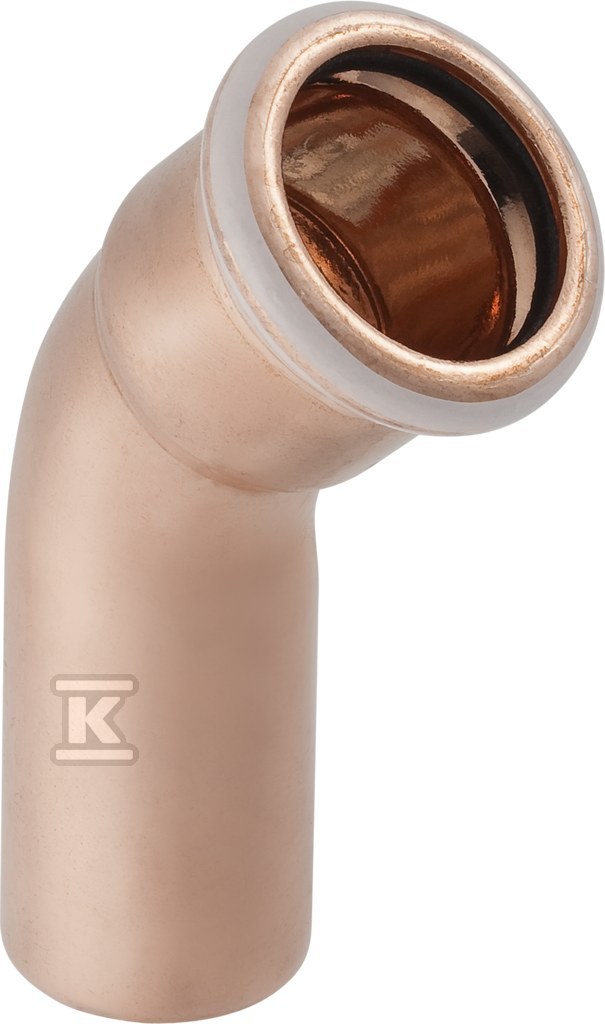

Kolano Geberit Mapress Kupfer jednokielichowe 45° d22 60704

Kolano 45° jednokielichowe Mapress Kupfer do instalacji ciśnieniowych

Kolano 45° z miedzi Cu-DHP CW024A umożliwia prowadzenie instalacji miedzianych pod kątem bez dodatkowych przejść i redukcji. Jednokielichowa forma z końcówką wciskową po jednej stronie i mufą zaciskową po drugiej pozwala na szybkie łączenie z rurą systemową Mapress przy zachowaniu szczelności na całej długości połączenia. Kąt 45 ° sprawdza się tam, gdzie potrzebne jest łagodne odchylenie trasy, np. przy obejściu przeszkód budowlanych lub przy podłączeniu pionów do poziomów.

Konstrukcja z miedzi Cu-DHP i profil M

Oba połączenia wykonane są z miedzi Cu-DHP CW024A w stanie surowym, bez dodatkowej powłoki. Materiał zapewnia wysoką wytrzymałość na rozciąganie i odporność na korozję typową dla instalacji wodnych i grzewczych. Powierzchnia w stanie surowym ułatwia kontrolę jakości połączenia po montażu. Profil zaciskowy M na obu końcach jest kompatybilny ze szczękami i narzędziami do prasowania Mapress, co daje powtarzalny efekt zacisku. Nominalna średnica połączeń to DN 20 przy średnicy zewnętrznej rury 22 mm, a element jest przeznaczony jako rura systemowa, nie jako model redukcyjny.

Połączenia wciskowe z uszczelnieniem EPDM

Połączenie 1 to końcówka wciskowa o długości 44 mm, z długością roboczą 44 mm, przeznaczona do wprowadzenia rury 22 mm. Połączenie 2 to mufa zaciskowa o długości 32 mm, z długością roboczą 11 mm. W obu przypadkach zastosowano uszczelki z kauczuku monomerycznego etylen-propylen-dien EPDM, które zapewniają szczelność przy prasowaniu. Uszczelnienie jest fabrycznie osadzone, więc montaż ogranicza się do prawidłowego docięcia rury, osadzenia i dociśnięcia złącza narzędziem prasującym. Brak odpowietrznika i zaworu spustowego oznacza zastosowanie wyłącznie jako element kierunkowy instalacji.

Parametry pracy i montaż

Element pracuje przy maksymalnym ciśnieniu roboczym 16 bar w temperaturze 20 °C, co pokrywa typowe wymagania instalacji wodociągowych i grzewczych. Łuk 45 ° pozwala zachować stały przekrój DN 20 bez zwężenia, a wysoka wytrzymałość na rozciąganie ogranicza ryzyko uszkodzenia mechanicznego podczas montażu i eksploatacji. Montaż jest suchy, bez lutowania i spawania, co skraca czas prac i eliminuje prace mokre na budowie. Połączenia są gotowe do prasowania od razu po dostarczeniu, bez dodatkowej obróbki powierzchni.
