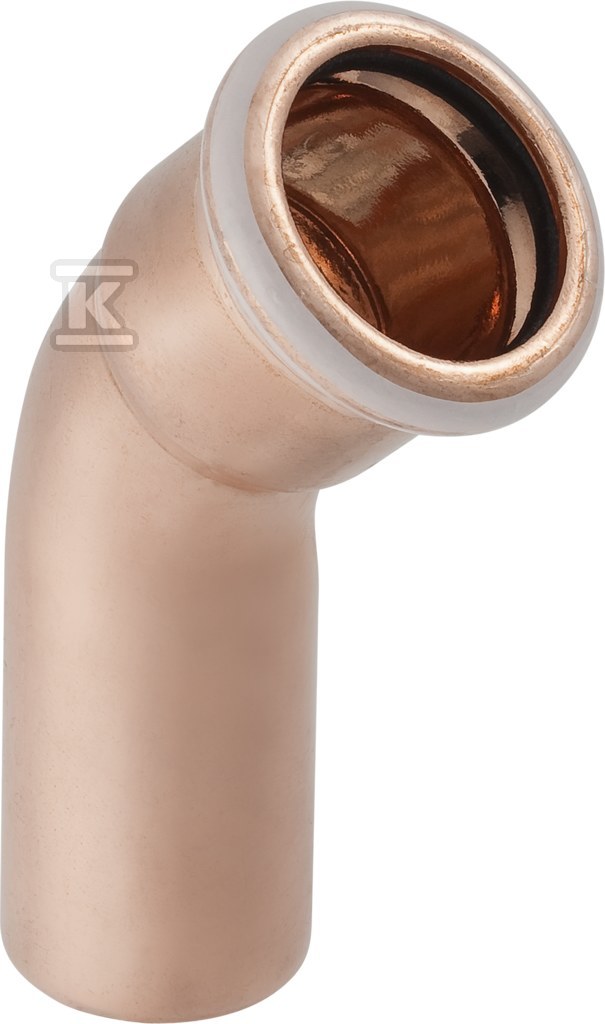

Kolano Geberit Mapress Kupfer jednokielichowe 45° d42 60707

Kolano miedziane 45° do instalacji prasowanych Geberit Mapress

Kolano jednokielichowe 45° o średnicy zewnętrznej 42 mm i nominalnej DN40 łączy trwałość miedzi Cu-DHP z prostotą montażu prasowego. Przeznaczone jest do systemów Geberit Mapress Kupfer, gdzie jedna strona to końcówka wciskowa, a druga mufa zaciskowa z profilem M. Dzięki temu uzyskuje się szczelne połączenie bez lutowania, z wyraźnym wskaźnikiem prasowania, który przecieka w przypadku braku dociśnięcia do o ? 54 mm.

Konstrukcja z miedzi Cu-DHP i uszczelnieniem EPDM

Oba połączenia wykonane są z miedzi Cu-DHP CW024A wg EN 1412 w stanie surowym, bez dodatkowej powłoki. Materiał zapewnia wysoką wytrzymałość na rozciąganie i odporność na korozję w instalacjach wodnych. Długość połączenia wciskowego wynosi 57 mm przy długości roboczej 57 mm, natomiast mufa zaciskowa ma długość 47 mm i długość roboczą 17 mm. Uszczelka wykonana jest z kauczuku monomerycznego etylen-propylen-dien EPDM, co zapewnia elastyczność i trwałość uszczelnienia w szerokim zakresie temperatur. Profil M jest kompatybilny ze szczękami zaciskowymi Geberit Mapress.

Zastosowania w instalacjach wodnych, grzewczych i przemysłowych

Element sprawdza się w:

• instalacjach wody zimnej i ciepłej pitnej,
• obiegach chłodzenia i ogrzewania bez oraz z dodatkiem glikolu,
• wodzie sieciowej do 120°C,
• wodzie użytkowej i procesowej,
• sprężonym powietrzu klasy czystości oleju 0-3,
• podciśnieniu oraz w obojętnych gazach technicznych takich jak azot.

Maksymalne ciśnienie robocze przy 20°C to 16 bar. Dzięki temu kolano znajduje zastosowanie w obiektach przemysłowych i w instalacjach okrętowych, gdzie wymagana jest niezawodność połączenia prasowego.

Montaż prasowy i bezpieczeństwo instalacji

Montaż odbywa się metodą prasowania, bez użycia ognia i lutowania. Wskaźnik przecieku w przypadku nieprzyciśniętego elementu ułatwia kontrolę jakości na etapie wykonawstwa. Połączenie jest systemowe, z kodem profilu M na obu stronach, co gwarantuje prawidłowe dociśnięcie pierścieniem zaciskowym. Konstrukcja jednokielichowa z kątem łuku 45° pozwala na płynne prowadzenie instalacji przy zachowaniu kompaktowej geometrii. Brak zaworu spustowego i odpowietrznika oznacza zastosowanie czysto jako element kierunkowy w sieci.
