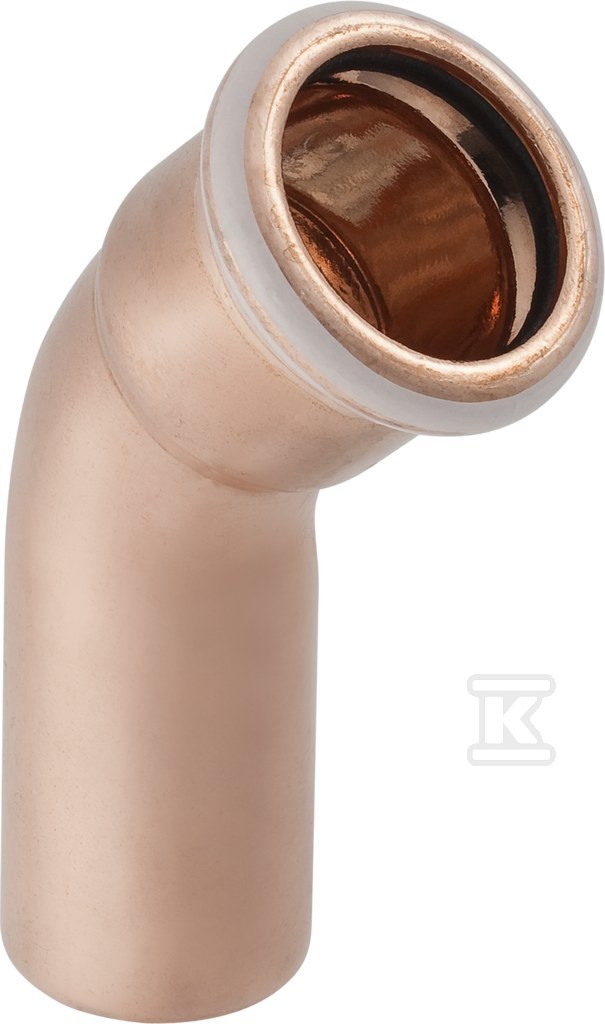

Kolano Geberit Mapress Kupfer jednokielichowe 45° d54 60708

Rozwiązanie do zmiany kierunku instalacji miedzianych pod kątem 45°

Kolano jednokielichowe 45° z systemu Geberit Mapress Kupfer o średnicy zewnętrznej 54 mm i nominalnej DN 50 umożliwia płynne prowadzenie instalacji miedzianych ze zmianą kierunku bez dodatkowych przejść. Wykonane z miedzi Cu-DHP CW024A zgodnie z EN 1412, łączy końcówkę wciskową z mufą zaciskową w jednym elemencie łukowym. Profil zaciskowy M na obu połączeniach pozwala na pracę standardowymi szczękami prasującymi, a wskaźnik prasowania sygnalizuje brak wykonania połączenia. W rozmiarze do o 54 mm element jest nieszczelny do czasu dociśnięcia, co ogranicza ryzyko niezauważonego montażu.

Budowa i materiały

Korpus wykonany jest z miedzi Cu-DHP CW024A w stanie surowym, bez dodatkowego zabezpieczenia powierzchni. Połączenie 1 to końcówka wciskowa o długości 68 mm i długości roboczej 68 mm, połączenie 2 to mufa zaciskowa o długości 57 mm i długości roboczej 22 mm. Oba końce posiadają profil M przeznaczony do szczęk zaciskowych. Element dostarczany jest z przezroczystą zaślepką ochronną na gnieździe prasowym. Konstrukcja zapewnia wysoką wytrzymałość na rozciąganie i jest przeznaczona jako rura systemowa. Kolor złącza określany jest jako inny, a powierzchnia pozostaje w stanie surowym.

Zastosowania i warunki pracy

Element przeznaczony jest do instalacji wody pitnej zimnej i ciepłej, wody grzewczej oraz wody chłodzącej z czynnikiem przeciw zamarzaniu i bez niego. Dopuszczalne jest zastosowanie w sieciach ciepłowniczych zdalnych do 120 °C, w instalacjach wody użytkowej, sprężonego powietrza klasy czystości oleju 0-3, podciśnienia oraz gazów obojętnych takich jak azot. Sprawdzi się w systemach technicznych budynków, przemyśle i w budownictwie okrętowym. Maksymalne ciśnienie robocze przy 20 °C wynosi 16 bar. Brak zaworu spustowego i odpowietrznika oznacza, że kolano pełni wyłącznie funkcję kierunkową.

Montaż i wymiary robocze

Wymiary katalogowe dla artykułu 60708 to DN 50, średnica zewnętrzna 54 mm, kąt łuku 45°. Wymiary gabarytowe wynoszą około L 5,7 cm, H 6,8 cm, Z 2,2 cm. Końcówka wciskowa wymaga dociśnięcia na rurze systemowej o średnicy zewnętrznej 54 mm, mufa zaciskowa przyjmuje rurę o tej samej średnicy. Dzięki jednokielichowej formie montaż ogranicza się do jednego prasowania na stronie mufy, druga strona to standardowe połączenie wciskowe.
