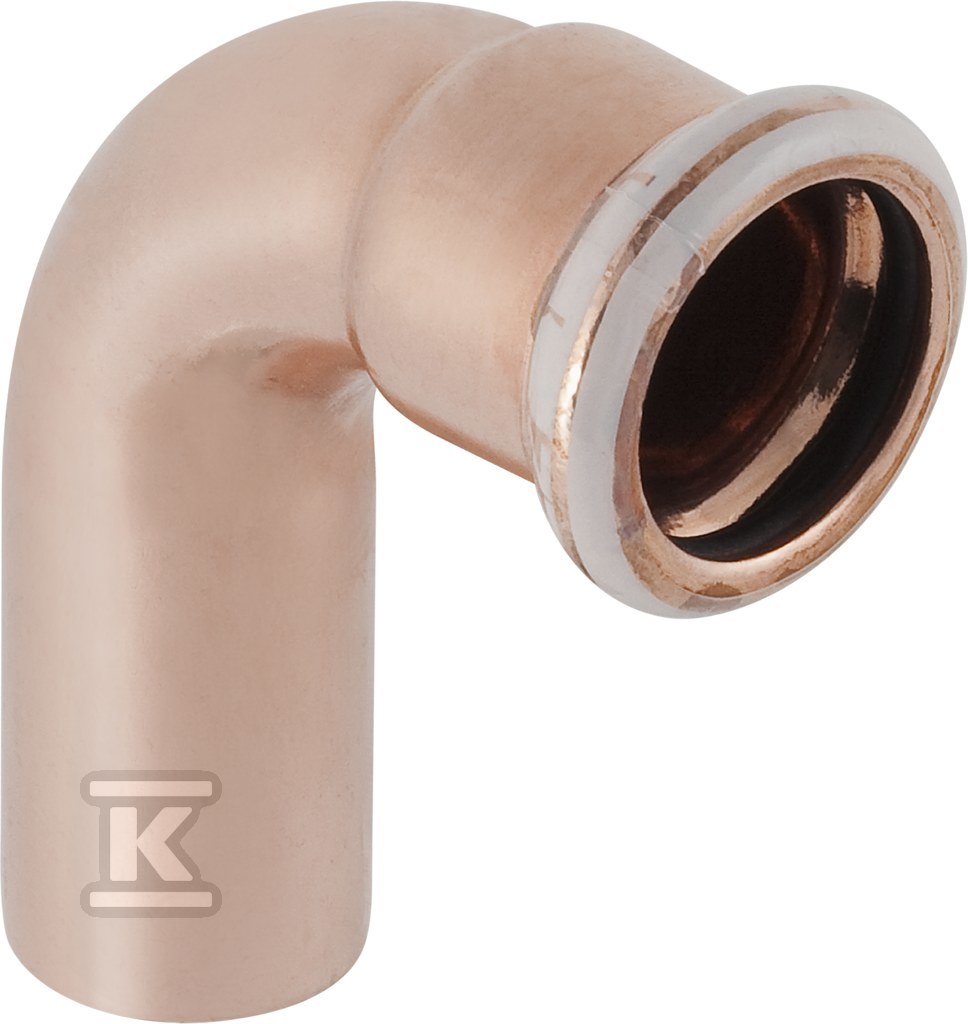

Kolano Geberit Mapress Kupfer jednokielichowe 90° d15 60302

Kolano 90° Mapress Copper 15 mm z końcówką wciskową i mufą prasową

Do instalacji miedzianych w systemach wodnych i technicznych, gdzie potrzebny jest zwrot o 90° z możliwością połączenia rurą wciskową z jednej strony i prasowaniem z drugiej. Jednokielichowe wykonanie łączy końcówkę wciskową z mufą zaciskową w jednym, jednoczęściowym łuku, co skraca czas montażu i ogranicza liczbę dodatkowych elementów. Całość jest systemowa dla Mapress Copper, z profilem zaciskowym M i uszczelnieniem fabrycznie osadzonym w mufie.

Budowa i materiały

Korpus wykonany jest z miedzi Cu-DHP CW024A zgodnie z EN 1412, w stanie surowym bez dodatkowej obróbki powierzchni. Materiał obu połączeń to ta sama miedź Cu-DHP, co zapewnia jednorodność rozszerzalności i odporność na korozję w instalacjach wodnych. Łuk ma średnicę zewnętrzną rury 15 mm przy nominalnej DN 12 po obu stronach. Uszczelnienie w mufie prasowej to kauczuk etylenowo-propylenowo-dienowy EPDM, odporny na temperaturę roboczą wody. Profil zaciskowy M jest zgodny ze szczękami prasującymi Mapress. Konstrukcja o wysokiej wytrzymałości na rozciąganie ogranicza ryzyko odkształceń przy naprężeniach montażowych. Całkowita długość elementu to ok. 89 mm, przy długości połączenia wciskowego ok. 51 mm i połączenia prasowego ok. 38 mm.

Montaż i parametry pracy

Połączenie 1 to końcówka wciskowa do wsunięcia rury miedzianej 15 mm, z długością roboczą 51 mm, co daje stabilne prowadzenie rury w łuku. Połączenie 2 to mufa zaciskowa z długością roboczą ok. 18 mm, przeznaczona do połączenia prasowego. Brak zaworu spustowego i odpowietrznika utrzymuje prostą geometrię elementu. Maksymalne ciśnienie robocze przy 20 °C wynosi 16 bar, co pokrywa typowe wymagania instalacji wodnych w budynkach i przemyśle. Powierzchnia w stanie surowym ułatwia rozpoznanie oryginalnego materiału i nie wymaga dodatkowej obróbki przed montażem. Element jest systemowy, przeznaczony do pracy w ciągach Mapress Copper.

Zastosowania i zgodność

Przeznaczony do systemów technicznych w budynkach, przemyśle i w budownictwie okrętowym, gdzie wymagane jest trwałe kolano 90° w miedzi. Sprawdzi się w instalacjach wody użytkowej i ciepłej, w obiegach grzewczych oraz w instalacjach przemysłowych z rurami miedzianymi 15 mm. Certyfikaty DVGW dla wody, KIWA oraz akceptacja TÜV potwierdzają zgodność z wymaganiami dla instalacji wodnych. Wysoka wytrzymałość na rozciąganie i uszczelnienie EPDM wspierają szczelność połączenia prasowego przez cały okres eksploatacji.
