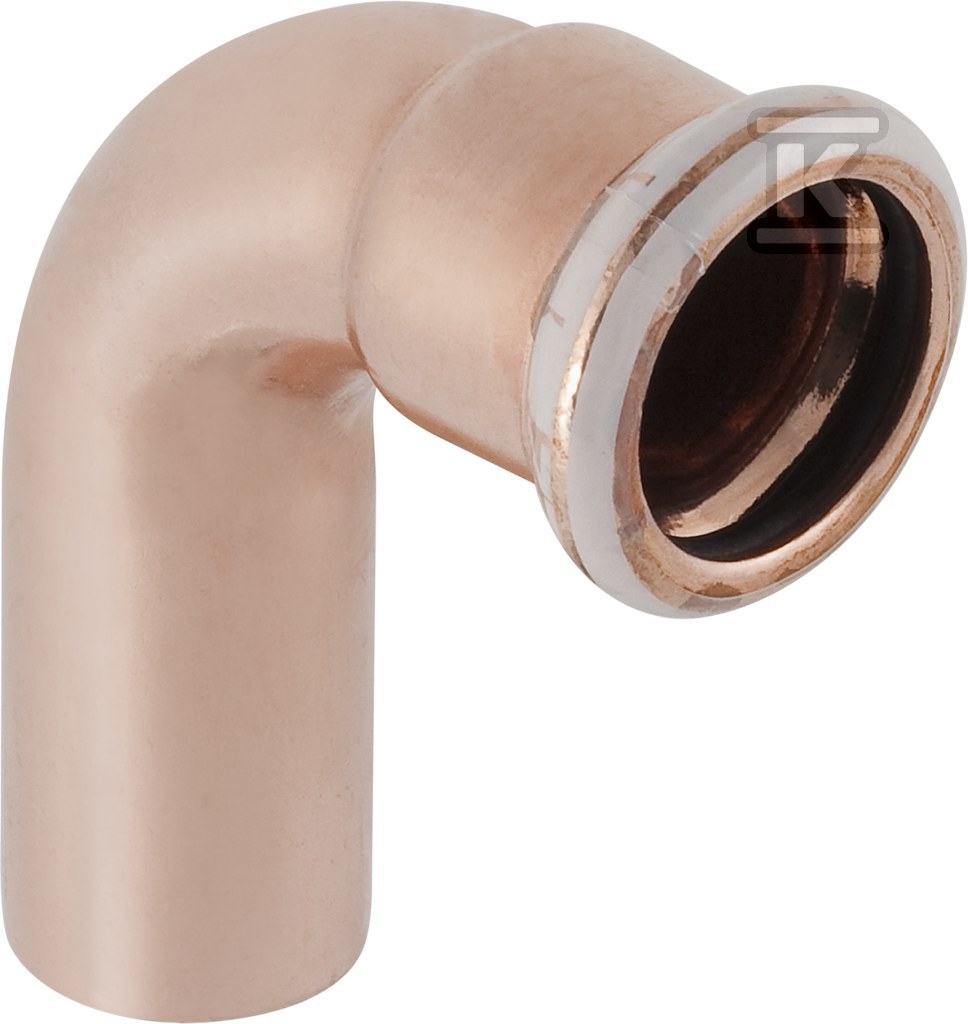

Kolano Geberit Mapress Kupfer jednokielichowe 90° d22 60304

Kolano prasowe 90° z miedzi do systemu Mapress

Kolano 90° o średnicy zewnętrznej 22 mm i nominalnej DN 20 przeznaczono do instalacji z rur miedzianych w systemie prasowym Geberit Mapress. Łączenie wciskowe z mufą zaciskową i końcówką wciskową umożliwia szybki montaż bez lutowania i spawania, a profil M do szczęk zaciskowych zapewnia powtarzalne połączenie. Element pracuje z uszczelką z kauczuku etylenowo-propylenowo-dienowego EPDM, co pozwala na szczelne uszczelnienie w instalacjach wodnych.

Konstrukcja i materiały

Korpus wykonano z miedzi gatunku Cu-DHP CW024A, w stanie surowym bez dodatkowej powłoki. Oba połączenia mają obróbkę powierzchni w stanie surowym, a materiał połączenia 1 i 2 jest identyczny, co zapewnia jednorodność rozszerzalności termicznej. Długość połączenia 1 wynosi 60 mm przy długości roboczej 60 mm, a połączenia 2 47 mm przy długości roboczej 26 mm. Zastosowanie profilu M na obu końcach ułatwia identyfikację i dobór odpowiednich szczęk prasujących. Konstrukcja deklaruje wysoką wytrzymałość na rozciąganie, a obecność uszczelki EPDM wspiera szczelność przy zmianach temperatury.

Zastosowanie i warunki pracy

Przeznaczenie obejmuje zimną i ciepłą wodę pitną, instalacje grzewcze, chłodnicze, systemy gaśnicze, sprężone powietrze oraz instalacje okrętowe. Dopuszczalne jest zastosowanie do gazu obojętnego, podciśnienia, wody użytkowej i wody grzewczej do 120 °C. Zakres temperatury pracy to -20 °C do +120 °C, a maksymalne ciśnienie robocze przy 20 °C wynosi 16 bar. Kolano jest zgodne z wymaganiami WRAS do wody pitnej. Kąt łuku 90 ° umożliwia czyste prowadzenie przewodu w rozdzieleniach i obejściach, bez redukcji przekroju.

Montaż i zalety systemu prasowego

Połączenie prasowe eliminuje prace z otwartym ogniem, co skraca czas montażu i ogranicza ryzyko uszkodzenia sąsiednich elementów. Montaż bez lutowania i skręcania pozwala na pracę w miejscach o ograniczonej wentylacji. System Mapress jest alternatywą dla tradycyjnych połączeń lutowanych i gwintowanych, a gotowe połączenie jest trwałe. Deklarowana gwarancja producenta to 10 lat, a w praktyce instalacyjnej elementy Mapress są stosowane w obiektach wymagających pewności szczelności przez wiele lat eksploatacji.
