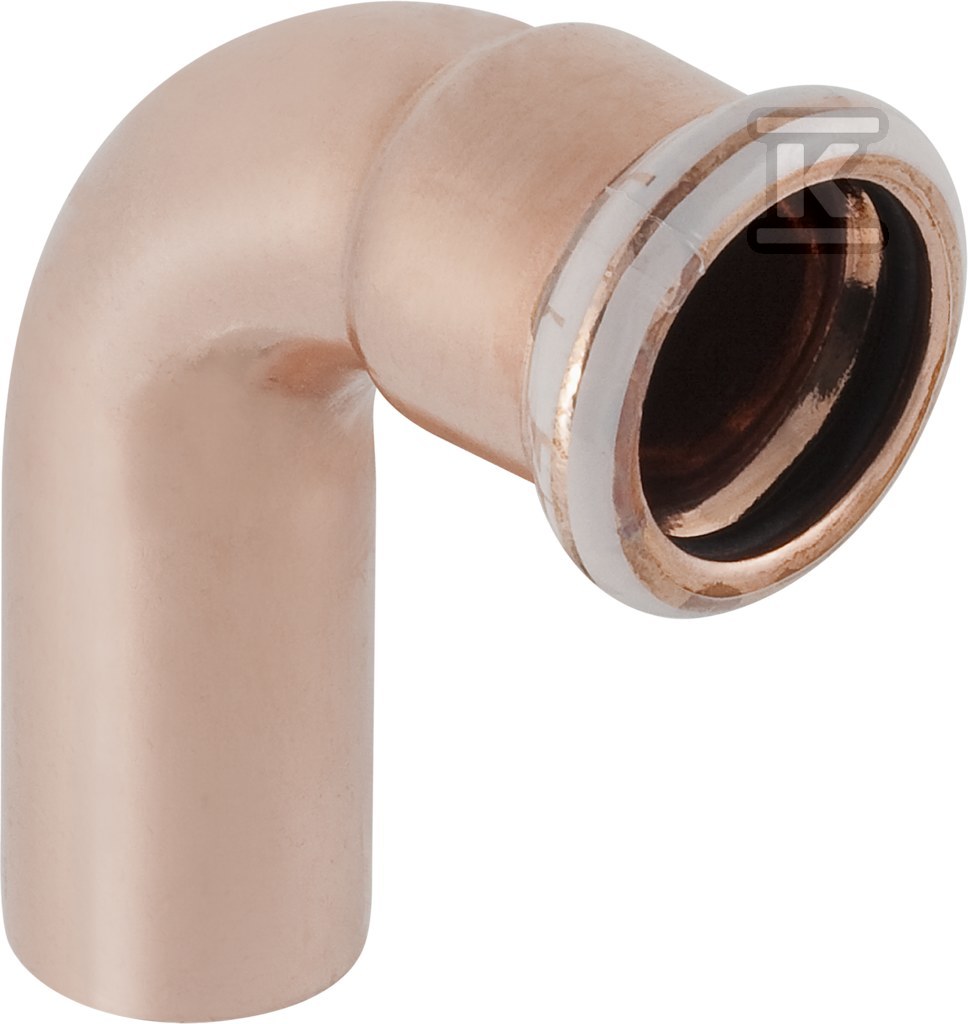

Kolano Geberit Mapress Kupfer jednokielichowe 90° d42 60307

Jednokielichowe kolano 90° do instalacji miedzianych Mapress

Kolano jednokielichowe 90° systemu Mapress Kupfer umożliwia zmianę kierunku instalacji miedzianej z zachowaniem szczelności połączenia zaciskowego.

Konstrukcja i materiał miedziany

Korpus wykonany jest z miedzi gatunku Cu-DHP CW024A, czyli miedzi fosforowej bez dodatków ołowiowych. Powierzchnia połączeń pozostaje w stanie surowym, bez dodatkowej powłoki, co sprzyja prawidłowej pracy szczęk zaciskowych i uszczelki. Wysoka wytrzymałość na rozciąganie konstrukcji przekłada się na stabilność mechaniczną w trakcie montażu i eksploatacji, a także na odporność na obciążenia wynikające z pracy instalacji. Element jest klasyfikowany jako rura systemowa, co oznacza zgodność z logiką połączeń Mapress i możliwość łączenia z pozostałymi komponentami tej samej rodziny.

Połączenia, uszczelnienie i montaż

Kolano ma budowę jednokielichową z dwoma końcówkami o średnicy zewnętrznej 42 mm, odpowiadającymi średnicy nominalnej DN 40. Połączenie 1 to końcówka wciskowa, połączenie 2 to mufa zaciskowa, obie z kodem profilu M do szczęk zaciskowych. Długość połączenia 1 wynosi 86 mm, a długość robocza tego samego końca również 86 mm, co ułatwia pozycjonowanie w rurze. Po stronie mufy długość połączenia to 76 mm, z długością roboczą 46 mm, co daje pewny chwyt przy zachowaniu kompaktowej zabudowy.

• uszczelka z kauczuku monomerycznego etylen-propylen-dien EPDM zapewnia elastyczne uszczelnienie i odporność na temperaturę oraz środki stosowane w instalacjach wodnych,
• profil M jest rozpoznawany przez standardowe narzędzia zaciskowe Mapress, co upraszcza montaż i ogranicza ryzyko błędnego dociśnięcia,
• brak zaworu spustowego i odpowietrznika oznacza zastosowanie czysto kierunkowe, bez funkcji dodatkowych.

Zastosowanie i warunki pracy

Element przeznaczony jest do instalacji z rurami miedzianymi systemu Mapress, w których wymagane jest trwałe połączenie mechaniczne. Maksymalne ciśnienie robocze przy 20°C wynosi 16 bar. Kompaktowy łuk 90 stopni pozwala prowadzić instalację w ograniczonej przestrzeni, zachowując czytelny przebieg rur i ułatwiając dostęp do punktów serwisowych.
