Kolano Geberit Mapress Kupfer jednokielichowe 90° d54 60308

Kolano zaciskowe 90° z miedzi Cu-DHP do systemów Mapress

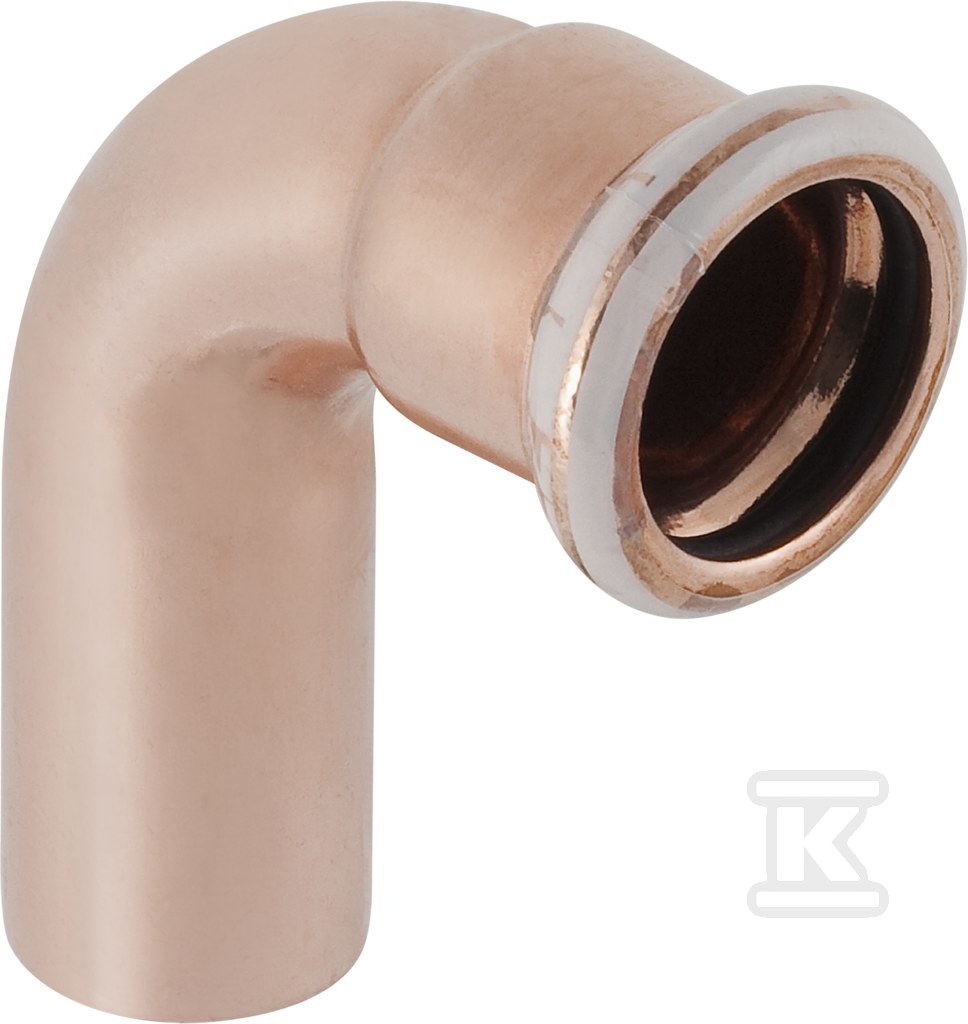

Kolano jednokielichowe 90° o średnicy zewnętrznej 54 mm i nominalnej DN 50 umożliwia prowadzenie instalacji miedzianych pod kątem prostym bez spawania. Wykonane z miedzi Cu-DHP CW024A wg EN 1412, łączy końcówkę wciskaną z mufą zaciskową w profilu M. Długość połączenia 1 wynosi 106 mm przy długości roboczej 106 mm, a połączenia 2 to 95 mm długości całkowitej z 60 mm długości roboczej. Wymiary gabarytowe to ok. 9,5 cm długości L, 10,6 cm wysokości H i 6 cm przesunięcia Z. Masa elementu to ok. 0,436 kg. Konstrukcja zapewnia wysoką wytrzymałość na rozciąganie i jest przeznaczona jako element rury systemowej.

Budowa i materiały systemowe

Korpus wykonano z miedzi Cu-DHP CW024A w stanie surowym, bez dodatkowej powłoki na połączeniach 1 i 2. Oba końce mają obróbkę surową i zabezpieczenie powierzchni w stanie surowym. Uszczelka w połączeniu jest z kauczuku monomerycznego etylen-propylen-dien, EPDM. Mufa zaciskowa współpracuje ze szczękami zaciskowymi, tak samo jak końcówka wciskowa. Element jest wyposażony w wskaźnik prasowania i jest nieszczelny w stanie nie zprasowanym do o ? 54 mm, co ułatwia kontrolę montażu. Mufa zaciskowa ma transparentną zaślepkę ochronną.

Zastosowania i warunki pracy

Kolano jest przeznaczone do instalacji wody pitnej zimnej i ciepłej, wody grzewczej oraz wody chłodzącej z dodatkiem i bez środka przeciw zamarzaniu. Nadaje się do wody grzewczej sieciowej zdalnej do 120 °C, wody użytkowej, sprężonego powietrza klasy czystości oleju 0-3, podciśnienia oraz gazów obojętnych, np. azotu. Stosowane jest w instalacjach technicznych budynków, przemyśle i w budownictwie okrętowym. Maksymalne ciśnienie robocze przy 20 °C wynosi 16 bar. Model nie jest redukcyjny, nie ma odpowietrznika ani zaworu spustowego.

Montaż i wskaźniki bezpieczeństwa

Połączenie zaciskowe realizowane jest prasowaniem, co eliminuje lutowanie i przyspiesza montaż. Wskaźnik prasowania pozwala zweryfikować poprawność wykonania. Element współpracuje ze standardowymi narzędziami do prasowania Mapress. Jednokielichowa forma z końcówką wciskaną i mufą zaciskową ułatwia prowadzenie trasy w miejscach załamania o kącie 90 ° przy zachowaniu ciągłości systemu miedzianego.
