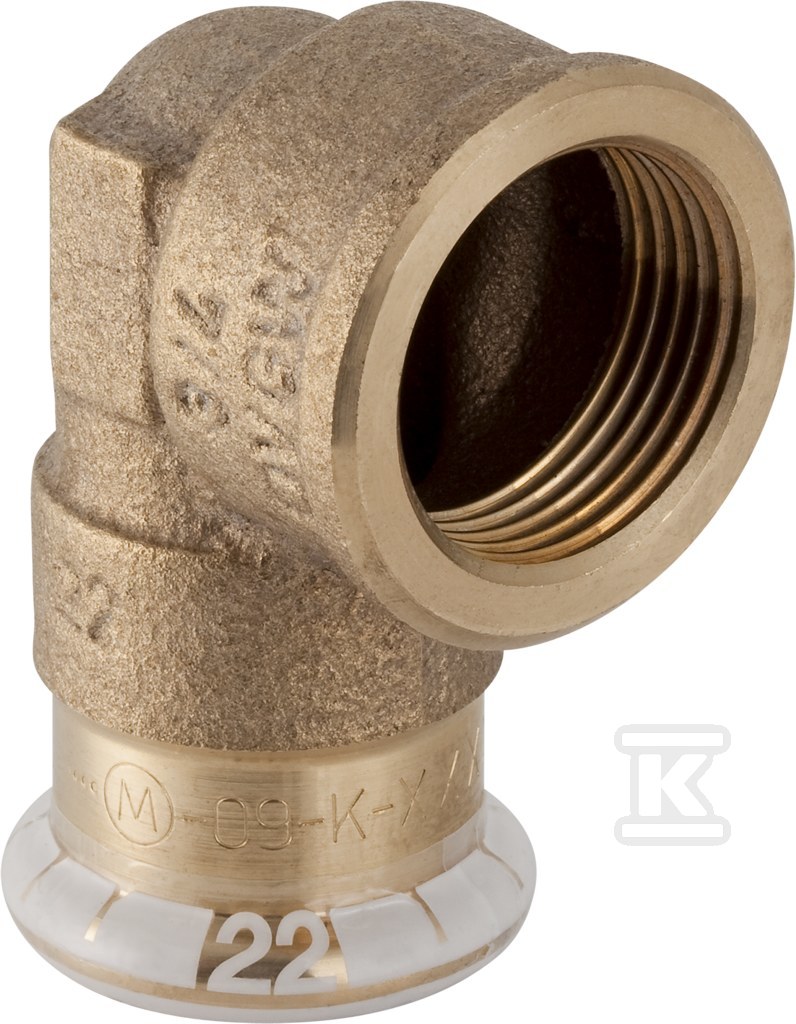

Kolano Geberit Mapress Kupfer przejściowe 90° z gwintem wewnętrznym D22-Rp3/4 63855

Przejściowe kolano 90° z mufą zaciskową i gwintem wewnętrznym Rp 3/4

Przejściowe kolano 90° łączy rurę miedzianą systemu Mapress Kupfer o średnicy zewnętrznej 22 mm z elementem gwintowanym Rp 3/4. Jedno połączenie to mufa zaciskowa z profilem M do zaciskania szczękami prasowymi, drugie to gwint wewnętrzny cylindryczny BSPT-Rp zgodny z ISO 7-1 / EN 10226-1. Kąt łuku 90° pozwala na zmianę kierunku instalacji wodnej lub grzewczej bez dodatkowych elementów pośrednich. Uszczelka z CIIR zapewnia szczelność połączenia prasowego, a konstrukcja przeznaczona jest do rur systemowych.

Budowa i materiały

Korpus wykonany jest z miedzi, odlewniczy brąz CuSn5Zn5Pb2. Oba połączenia mają powierzchnię w stanie surowym bez dodatkowej obróbki. Kod profilu M dotyczy obu stron złączki, co oznacza kompatybilność ze standardowymi szczękami prasowymi Mapress. Materiał uszczelki to CIIR. Złącze deklaruje wysoką wytrzymałość na rozciąganie. Długość połączenia z mufą zaciskową wynosi 45 mm przy długości roboczej 24 mm, a strona gwintowana ma długość 27 mm przy długości roboczej 12 mm. Wymiary gabarytowe to ok. 71 mm długości, 57 mm szerokości i 22 mm wysokości.

Zastosowanie i parametry pracy

Kolano przeznaczono do instalacji wodnych i grzewczych z rur miedzianych DN 20 / 22 mm. Połączenie gwintowe 3/4 cala umożliwia bezpośrednie przyłączenie armatury, zaworów lub innych elementów z gwintem wewnętrznym Rp. Zakres temperatur roboczych to od -20 °C do 120 °C, co obejmuje instalacje zimnej i ciepłej wody oraz standardowe układy grzewcze. Miedź zapewnia dobrą przewodność cieplną i odporność na korozję w typowych warunkach instalacji sanitarnych. Konstrukcja bez zaworu spustowego i bez odpowietrznika.

Montaż i kompatybilność

Montaż strony rurowanej odbywa się metodą prasowania, strona gwintowana wymaga uszczelnienia zgodnie z praktyką dla gwintu cylindrycznego Rp. Średnica nominalna połączenia rurowego to DN 20, średnica nominalna strony gwintowanej to 3/4 cala. Złącze nie jest modelem redukcyjnym, jest zaślepione i wyposażone w uszczelki. Powierzchnie w stanie surowym ułatwiają identyfikację materiału i nie wymagają dodatkowej obróbki przed montażem.
